Шасси машин. Планетарные трансмиссии многоцелевых гусеничных и колесных машин

1.1.4.Построение потоков мощности в ПКП «Фурнесс»

Построение потока мощности на передаче заднего хода:

Рис.1.8. Передача заднего хода ПКП «Фурнесс»

Построение потока мощности на первой передаче переднего хода:

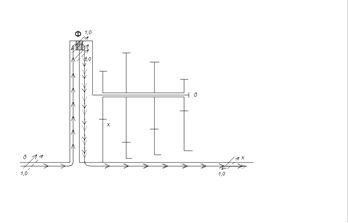

Рис.

1.9. Первая передача переднего хода ПКП «Фурнесс»

Построение потока мощности на второй передаче переднего хода:

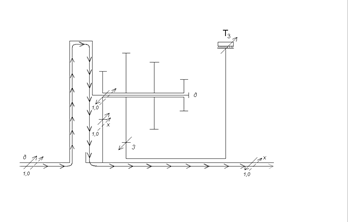

Рис.1.10. Вторая передача переднего хода ПКП «Фурнесс»

Построение потока мощности на третьей передаче переднего хода:

Рис.1.11. Третья передача переднего хода ПКП «Фурнесс»

1.1.5. Расчет значений коэффициентов полезного действия (КПД) ПКП

Определение КПД на передаче заднего хода:

,

где - значение внутреннего КПД ПМ, где ;

.

Определение КПД на первой передаче переднего хода:

,

где - значение внутреннего КПД ПМ, где ;

.

Определение КПД на второй передаче переднего хода:

,

где - значение внутреннего КПД ПМ, где ,

.

Определение КПД на третьей передаче переднего хода:

,

Таблица 1.5.Определение КПД ПКП

2. Анализ кинематической схемы четырехскоростной ПКП «Форд A4LD»

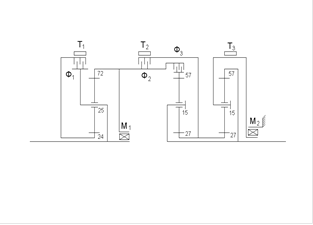

Рис.2.1. Кинематическая схема ПКП «Форд A4LD»

1.2.1.Описание ПКП «Форд A4LD»

Для проведения анализа ПКП проиндексируем основные звенья ПМ, образующих анализируемую ПКП:

Рис.2.2. Индексация основных звеньев ПКП «Форд A4LD»

ПКП «Форд A4LD» обеспечивает четыре передачи переднего хода и одну передачу заднего хода.

В состав ПКП входят три элементарных планетарных механизма:

1дα – элементарный ПМ с одновенцовым сателлитом, смешанного зацепления, с солнечным и эпициклическим колесами;

2хβ – элементарный ПМ с одновенцовым сателлитом, смешанного зацепления, с солнечным и эпициклическим колесами;

23х– элементарный ПМ с одновенцовым сателлитом, смешанного зацепления, с солнечным и эпициклическим колесами;

Управление ПКП происходит посредством фрикционных управляющих элементов и механизмов свободного хода:

Ф1 – многодисковая фрикционная муфта, установлена между звеном д и звеном 1, предназначена для жесткого соединения звеньев д и 1, то есть для подвода мощности в ПКП;

Ф2 – многодисковая фрикционная муфта, установлена между звеньями α и 2, предназначена для жесткого соединения звеньев α и 2, то есть для подвода мощности в ПКП;

Ф3 – многодисковая фрикционная муфта, установлена между звеньями α и β, предназначена для жесткого соединения звеньев α и β;

М1 – механизм свободного хода, предназначен для соединения звеньев д и α, при вращении в определенную сторону;

М2 – механизм свободного хода, предназначен для остановки звена 3, при его вращении в определенную сторону;

Т1 - ленточный тормоз, установлен между корпусом и звеном 1, предназначен для остановки этого звена;

Т2 - ленточный тормоз, установлен между корпусом и звеном 2, предназначен для остановки этого звена;

Т3 - ленточный тормоз, установлен между корпусом и звеном 3, предназначен для остановки этого звена.

Определим число степеней свободы ПКП по формуле П.Л. Чебышева:

,

,

Для работы ПКП необходимо снять три степени свободы, для включения передачи необходимо включить три управляющих элемента.

Таблица 2.1. Закон управления и преобразующие свойства ПКП «Форд A4LD»
