Проектирование АТП КамАЗ с аккумуляторным участком

Комплекс подготовки производства, осуществляющий подготовку производства, т.е. комплектование оборотного фонда запасных частей и материалов, хранение и регулирование запасов, доставку агрегатов, узлов и деталей на рабочие посты, мойку и комплектование ремонтного фонда, обеспечение рабочих инструментом, а также перегон автомобилей в зонах ТО, ремонта и ожидания.

Организация производства ТО и

ремонта автомобилей в 121-ПЧ ГУ ПТЦ ФПС по Свердловской области производится агрегатно-участковым методом. Который состоит в том, что все работы по ТО и ремонту подвижного состава распределяются между производственными участками, ответственными за выполнение всех работ ТО и ТР одного или нескольких агрегатов (узлов, механизмов, систем), по всем автомобилям парка (рисунок 3.2). Моральная и материальная ответственность за качеством ТО и ремонта закреплённых за участком агрегатов, узлов и систем при данной форме организации производства становится конкретной.

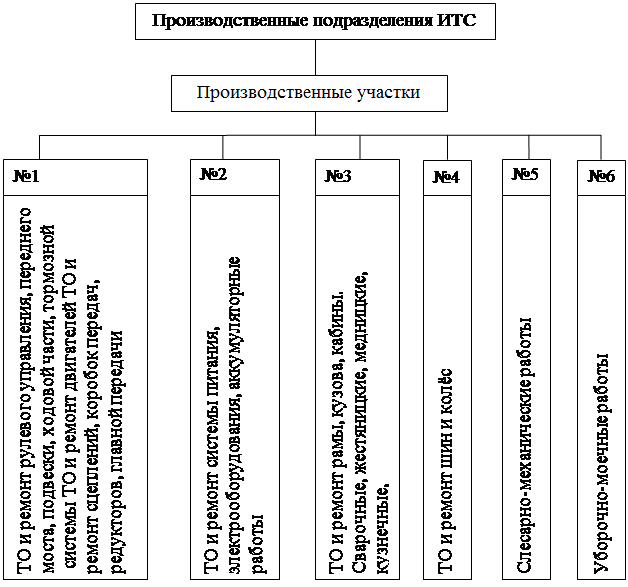

Рисунок 3.2 – Структура инженерно-технической службы при организации производства ТО и Р по агрегатно-участковому методу

3.2 Организация технологического процесса ремонта аккумуляторов

Большая часть неисправностей батареи приводит к снижению ее емкости и срока службы. Основные эксплуатационные неисправности батарей: загрязнение крышек и мастики; трещины в мастике, крышках и стенах бака; окисление выводов батареи и наконечников стартерных проводов; ускоренный саморазряд аккумуляторов; пониженный уровень электролита в аккумуляторах; повышенная или пониженная плотность электролита; сульфатация электродов; преждевременное разрушение электродов; разрыв цепи в межаккумуляторных перемычках.

3.2.1 Загрязнение крышек и мастики

Вызывает окисление выводов, наконечников проводов и разряд аккумуляторов. Пыль и грязь на крышках и мастике пропитывается электролитом, который замыкает выводы аккумуляторов, и батарея разряжается. Для определения утечки тока по мастике нужно подключить к поверхности мастики (или крышек) вольтметр (лучше милливольтметр) (рис. 1, а). Если вольтметр (или милливольтметр) регистрирует напряжение, то необходимо очистить поверхность батареи от пыли, грязи и электролита (рис. 1, б). Электролит на поверхности крышек нейтрализуют 10%-ным водным раствором нашатырного спирта или соды с последующей протиркой крышек.

Проверяют и при необходимости прочищают вентиляционные отверстия в пробках.

Рис. 1. Определение (а) и устранение (б) утечки тока на мастике

3.2.2 Трещины в мастике, крышках и стенках бака

Возникают вследствие старения мастики, а также из-за вибрации аккумуляторной батареи при неполном ее креплении в гнезде. Трещины в мастике и крышках аккумуляторов и неполное прилегание пробок заливочных отверстий вызывают выплескивание электролита на поверхность крышек. Электролит замыкает выводы, что вызывает разряд аккумуляторов. Небольшие трещины в мастике устраняют ее оплавлением. Сильно потрескавшуюся мастику заменяют. При наличии трещин в крышках и стенках бака батарею подвергают ремонту в мастерской (заменяют детали).

3.2.3 Окисление выводов батареи и наконечников стартерных проводов

Это явление ускоряется при попадании на них электролита, отсутствии смазки и неполном креплении проводов на выводах батареи. При этом повышается сопротивление внешней цепи, особенно цепи стартера, что ухудшает работу потребителей. Окисленные выводы зачищают и смазывают.

3.2.4 Ускоренный саморазряд аккумуляторов

Нормальный (естественный) саморазряд новых аккумуляторов при бездействии в течение первых 14 суток (для батареи 6СТ-55А – 90 суток) соответствует потере первоначальной емкости не более 10 %. Причиной ускоренного саморазряда является образование местных (паразитных) токов в активном веществе электродов. Местные токи появляются в результате возникновения ЭДС между свинцовыми окислами активного вещества и металлическими примесями в решетках электродов или примесями, попавшими в аккумулятор с электролитом или водой. Саморазряд ускоряется при большой загрязненности электролита высыпавшимся из электродов активным веществом и попадании в аккумуляторы посторонних примесей, недистиллированной воды и химически не чистой серной кислоты. Саморазряд ускоряется также при загрязнении крышек аккумуляторов батареи.

После длительного бездействия аккумуляторной батареи при вывернутых пробках наблюдают выделение пузырьков газов из электролита.

Вследствие образования местных токов в активном веществе электродов происходит электролиз воды, поэтому из электролита выделяются водород и кислород, что и является признаком ускоренного саморазряда аккумулятора. Если установлено, что саморазряд аккумулятора происходит из-за загрязнения электролита, то такую батарею необходимо разрядить током, равным 0,1 емкости батареи, до напряжения 1,1 - 1,2 В на один аккумулятор, чтобы посторонние металлы и их окислы, попавшие в аккумулятор перешли с активного вещества минусовых электродов в электролит, после чего вылить весь электролит, а затем залить аккумуляторы свежим электролитом той же плотности, которую имел вылитый электролит, и зарядить батарею.

3.2.5 Пониженный уровень электролита в аккумуляторах

Уровень электролита понижается вследствие испарения и электролиза воды, а также при утечках через трещины в мастике, крышках, наружных стенках бака и через неплотно завернутые пробки. Активное вещество верхней части электродов, не покрытых электролитом, соприкасаясь с воздухом, сульфатируется и разрушается. Кроме этого, происходит нежелательное уплотнение активного вещества минусовых электродов. В результате этих дефектов снижается емкость аккумуляторной батареи. Проверяют уровень электролита в аккумуляторах (не реже чем через 10 – 15 дней, а в жаркое время года еще чаще) стеклянной трубочкой диаметром 3 – 5 мм (рис. 2), пластмассовым или деревянным стержнем. Уровень электролита должен быть на 10 – 15 мм (у батарей типа 6СТ-55 – 5 – 10 мм) выше предохранительного щитка.

Рис. 2. Измерение уровня электролита

В батареях с полупрозрачным корпусом на стенке бака нанесены метки «MIN» и «MAX», между которыми должен находится электролит.

При понижении уровня электролита в аккумуляторы доливают только дистиллированную воду. Для перемешивания воды с электролитом батарею подзаряжают в течение 10 – 15 мин. На автомобиле воду доливают при работающем двигателе.

3.2.6 Пониженная или повышенная плотность электролита

Плотность электролита понижается в основном при разряде аккумуляторов и сульфатации электродов. При понижении плотности электролита увеличивается внутренние сопротивление батареи и снижается ее емкость. В результате падает сила тока в цепи работающего стартера, а поэтому уменьшаются частота вращения якоря и мощность стартера, что затрудняет пуск двигателя, особенно в зимнее время. Кроме того, в зимнее время может произойти замерзание электролита.
