Проект тормозного управления легкового автомобиля

Привод рабочей тормозной системы (рис. 258) включает педаль, вакуумный усилитель (рис. 259), двухкамерный главный тормозной цилиндр с датчиком уровня тормозной жидкости (рис. 260), трубопроводы с соединительной арматурой, колесные цилиндры и регулятор давления (рис. 261), который автоматически корректирует давление тормозной жидкости в тормозных механизмах задних колес в зависимости от нагрузки

автомобиля.

На часть автомобилей возможна установка главного тормозного цилиндра с двумя раздельными бачками и сигнальным устройством нарушения герметичности одного из контуров.

6.1.1 Техническое обслуживание

Постоянно следите за исправностью рабочей тормозной системы, своевременно регулируйте ее и устраняйте возникшие неисправности.

Рис. 260. Главный тормозной цилиндр: 1 – защитный колпачок; 2 – крышка с датчиком аварийного падения уровня тормозной жидкости; 3 – бачок; 4 – корпус главного тормозного цилиндра; 5 – пробка; 6,13 – прокладки; 7 – вкладыш пробки; 8 – пружина; 9 – седло пружины; 10, 19 – шайбы; 11, 17 – поршни; 12 – болт упорный; 14 – втулка-ограничитель; 15 – винт-упор; 16 – манжета уплотнительная; 18 – наружная манжета; 20 – стопорное кольцо; 21 – втулка соединительная

Систематически проверяйте уровень жидкости в бачке главного тормозного цилиндра и в случае необходимости доводите его до нормы. Уровень жидкости в бачке 3 (см. рис. 260) проверяется визуально по меткам, нанесенным на корпусе бачка. При снятой крышке 2 и новых накладках тормозных механизмов уровень жидкости должен быть на метке MAX. Если гидропривод исправен, понижение уровня жидкости в бачке связано с износом накладок колодок тормозных механизмов. Понижение уровня до метки MIN косвенно свидетельствует об их предельном износе. В этом случае необходимо вести непосредственный контроль за состоянием накладок, а доливать жидкость в бачок нет необходимости, так как при установке колодок с новыми накладками уровень жидкости в бачке поднимется до нормального. Сигнальная лампа аварийного падения уровня жидкости в бачке загорается, когда уровень жидкости опустится ниже метки MIN. При частично изношенных или новых накладках колодок тормозных механизмов причиной является потеря герметичности системы и утечка жидкости. Доливайте жидкость в этом случае только после восстановления герметичности системы. Одновременно с проверкой уровня жидкости в бачке проверяйте исправность работы датчика аварийного падения уровня, для чего нажмите сверху на центральную часть защитного колпачка 1 (при включенном зажигании на панели приборов должна загореться сигнальная лампа). В главном тормозном цилиндре с двумя раздельными бачками уровень жидкости в бачках должен быть на 15–20 мм ниже верхних кромок наливных отверстий. При замене изношенных колодок тормозных механизмов не допускайте переливания тормозной жидкости через края бачков главного тормозного цилиндра. Следите за герметичностью соединений трубопроводов гидропривода. Проверяйте состояние трубопроводов, надежность крепления трубок на раме и мостах автомобиля. При осмотрах убедитесь в отсутствии повреждений трубок и гибких шлангов. Трубки и шланги с повреждениями замените новыми.

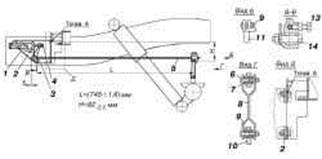

Рис. 262. Привод регулятора давления: 1 – регулятор давления; 2 – кронштейн (основание) ; 3 – рычаг привода; 4 – регулировочный болт; 5 – упругий рычаг; 6, 9, 13 – болты; 7 – втулка; 8 – стойка рычага; 10 – втулка распорная; 11 – клемма; 12 – кронштейн стойки; 14 – ось рычага

При сезонном обслуживании проверяйте работоспособность регулятора давления. Очищайте регулятор от грязи и проверяйте надежность его крепления. Внешним осмотром убедитесь, что регулятор и детали его привода не повреждены, тормозная жидкость не подтекает и нет зазоров в соединении стойки с упругим рычагом и кронштейном на заднем мосту (рис. 262).

Рис. 261. Регулятор давления: 1 – поршень; 2 – уплотнительное кольцо поршня; 3, 6 – опорные шайбы пружины поршня; 4 – пружина поршня; 5 – корпус; 7 – уплотнитель головки поршня; 8 – втулка корпуса; 9 – опорная шайба втулки толкателя; 10 – втулка толкателя; 11 – уплотнительное кольцо толкателя; 12 – опорная тарелка; 13 – пружина втулки толкателя; 14 – пробка; 15 – прокладка пробки; 16 – перепускной клапан; 17 – заглушка; 18 – втулка поршня; 19 – стопорное кольцо; 20 – защитный чехол

При нажатии на педаль тормоза поршень 1 (см. рис. 261) регулятора давления должен выдвинуться из корпуса на 1,7–2,3 мм. Отсутствие хода поршня или недостаточный или чрезмерный ход свидетельствует о неисправности регулятора или его привода. Обращайте внимание при осмотрах гидропривода на расположение контрольной заглушки 17 и отсутствие подтекания из-под нее тормозной жидкости. В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора. Выступание заглушки из отверстия и подтекание тормозной жидкости означают потерю герметичности уплотнительных колец 11 и, как следствие, работоспособности регулятора. Вакуумный усилитель регулировок не требует. Обслуживание заключается в проверке надежности крепления. Периодически снимайте колеса и тормозные барабаны, очищайте детали тормозных механизмов от грязи. В летнее время и при езде по грязным дорогам чистку проводите чаще. При снятии колес и тормозных барабанов убедитесь в отсутствии течи из колесных тормозных цилиндров, а также в надежности крепления колесных цилиндров к щитам. Обратите внимание на состояние защитных колпаков колесных цилиндров, степень износа фрикционных накладок, а также на состояние тормозных барабанов и дисков. При износе фрикционных накладок до толщины менее 1,5 мм замените колодки новыми. В случае "замасливания" поверхностей накладок зачистите их шлифовальной шкуркой. При снятых ступицах подтяните болты крепления тормозных щитов. Для обеспечения надежной и безопасной работы тормозной системы регулярно (один раз в два года) меняйте тормозную жидкость.

Регулировка

Передние и задние механизмы рабочей тормозной системы не требуют регулировки при эксплуатации автомобиля, необходимый зазор между колодками и тормозными дисками и барабанами поддерживается автоматически. При замене колодок задних тормозных механизмов отрегулируйте их установку. Операции по замене и установке колодок проводите, когда тормозные барабаны полностью остыли и подшипники колес правильно отрегулированы.

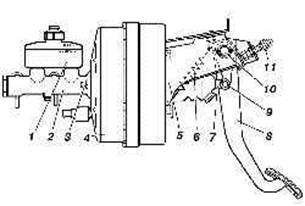

Рис. 258. Привод главного цилиндра: 1 – бачок; 2 – главный тормозной цилиндр; 3 – гайка; 4 – вакуумный усилитель; 5 – кронштейн педали; 6 – оттяжная пружина; 7 – вилка; 8 – педаль; 9 – палец; 10 – ось педали; 11 – выключатель сигнала торможения
