Регулировку свободного хода педали выполняйте изменением положения упора (см. рис. 258) выключателя 11 сигнала торможения.

Свободный ход педали проверяйте при неработающем двигателе.

Свободный ход педали, измеренный по перемещению площадки, составляет 5–14 мм.

Заполнение гидропривода тормозной системы жидкостью и проверка работоспособности системы

Гидропривод заполняйте т

олько специальной жидкостью согласно указаниям табл. 1 в следующем порядке:

1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.

2. Поднимите капот и отверните крышку бачка главного цилиндра. Заполните бачок тормозной жидкостью.

Рис. 263. Прокачка тормозной системы

3. Снимите с перепускного клапана тормозного цилиндра правого заднего тормозного механизма резиновый колпачок и наденьте на клапан резиновый шланг длиной 400 мм. Другой конец шланга опустите в стеклянный сосуд вместимостью не менее 0,5 л, заполненный тормозной жидкостью (рис. 263).

4. Отверните на 1/2–3/4 оборота перепускной клапан, после чего несколько раз нажмите на педаль. Нажимайте на педаль быстро, отпускайте медленно.

Жидкость под давлением поршня главного тормозного цилиндра будет заполнять гидропривод и вытеснять воздух. Прокачку проводите до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью. Во время прокачки доливайте тормозную жидкость в бачок главного тормозного цилиндра, не допуская обнажения его дна, чтобы в систему вновь не попадал воздух.

В течение всей операции по заполнению конец шланга держите погруженным в жидкость.

Прокачку гидропривода выполняйте не только при заполнении его жидкостью, но и в случае разгерметизации гидропривода.

5. Плотно заверните при нажатой педали перепускной клапан колесного цилиндра, снимите шланг и наденьте колпачок.

6. Прокачайте тормозной цилиндр заднего левого тормозного механизма, затем регулятор давления, правый и левый колесные цилиндры передних тормозных механизмов.

7. Если на автомобиль установлен главный тормозной цилиндр с двумя бачками, после прокачки гидропривода необходимо выключить сигнальное устройство, для чего:

– отверните перепускной клапан правого или левого рабочего цилиндра задних тормозных механизмов;

– плавно нажмите на педаль до выключения сигнальной лампы на панели приборов; если сигнальная лампа мигнет, то это будет означать, что поршни сигнализатора прошли нейтральное положение и поэтому операцию надо повторить сначала, но только отворачивая перепускной клапан переднего колеса;

– заверните клапан при нажатой педали.

После прокачки всех тормозных механизмов долейте жидкость в бачок главного тормозного цилиндра.

Плотно заверните крышку (крышки) бачка и затяните с усилием, исключающим ее поломку.

Примечание

Не доливайте в главный тормозной цилиндр жидкость, собранную в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью.

Не нажимайте на педаль при снятом тормозном барабане или снятых колодках переднего тормозного механизма, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу. осле заполнения системы жидкостью проверьте автомобиль на торможение. При правильной регулировке тормозных механизмов и правильно выполненной прокачке гидропривода полное торможение должно происходить в пределах 1/2–2/3 хода педали, после чего нога должна ощущать "жесткую" педаль.

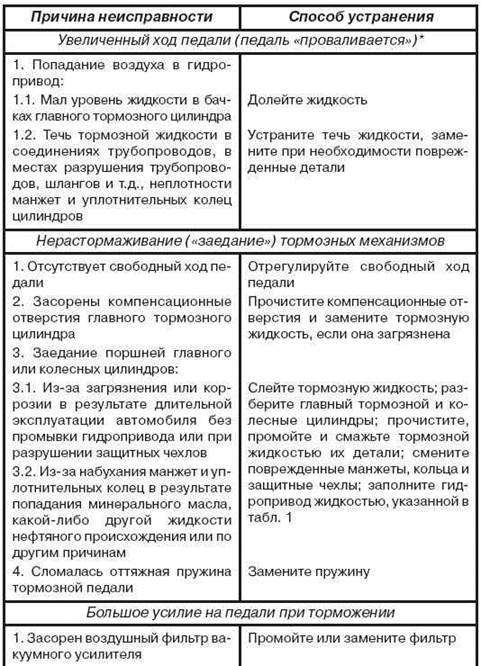

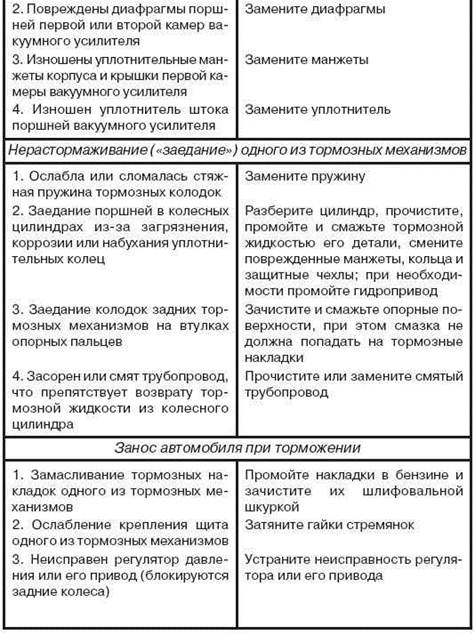

6.1.2 Возможные неиспpавности рабочей тормозной системы и способы их устpанения

* Увеличенный ход педали может быть вызван большим зазором в подшипниках ступиц передних колес. В этом случае отрегулируйте затяжку подшипников или замените поврежденные подшипники.

6.1.3 Ремонт

При износе деталей тормозной системы или других неисправностях разберите систему, проверьте состояние деталей и их пригодность для дальнейшей работы. Изношенные и поврежденные детали замените. При ремонте системы пользуйтесь данными табл. 19.

Тормозные колодки с накладками, замаслившимися в процессе работы, опустите на 20–30 мин в бензин (неэтилированный). Затем тщательно очистите рабочие поверхности накладок металлической щеткой и шкуркой.

Колодки на передних тормозных механизмах заменяйте одновременно (обе пары колодок). Если на рабочих поверхностях тормозного диска есть глубокие риски, задиры или неравномерный износ, прошлифуйте его с обеих сторон на одинаковую глубину. При шлифовке диска базируйтесь на поверхности, являющиеся базовыми при установке диска на ступицу. При износе диска до толщины менее 20,4 мм замените его новым.

При замене колодок задних тормозных механизмов поверхность накладок прошлифуйте так, чтобы диаметр накладок был на 0,2–0,4 мм меньше диаметра барабана. Если на рабочей поверхности барабанов есть глубокие риски, задиры или неравномерный износ, то расточите барабан. При расточке барабана базируйтесь на поверхности, являющиеся базовыми при установке барабана на ступицу. Увеличение внутреннего диаметра барабанов на 0,8 мм после расточки не требует изменения диаметра тормозных

колодок. Максимально допустимый диаметр расточенного барабана рабочего тормозного механизма 281 мм.

При разборке колесных и главного тормозных цилиндров и регулятора давления соблюдайте чистоту. Резиновые и металлические детали цилиндров промывайте только в спирте или тормозной жидкости. Не применяйте керосин или бензин, так как это выведет из строя резиновые детали тормозной системы. После мойки детали продуйте сжатым воздухом, но не вытирайте тканью во избежание попадания волокон на рабочую поверхность деталей и потери герметичности.

Перед сборкой манжеты и уплотнительные кольца погрузите в тормозную жидкость.

Снятие, разборка и сборка рабочих тормозных механизмов

При ремонте обычно подлежат замене тормозные колодки и колесные цилиндры или входящие в них детали, для снятия которых нет необходимости снимать полностью тормозные механизмы.

Снятие с автомобиля тормозных механизмов в сборе проводите только при их полной замене новыми или при полной разборке мостов.

При установке тормозных механизмов передних колес на автомобиль обращайте внимание на их правильное положение. Перепускной клапан должен быть ввернут в верхний цилиндр. При установке на автомобиль тормозных механизмов задних колес колодка с длинной накладкой должна быть впереди.

Снятие и установка тормозных колодок передних тормозных механизмов

1. Поднимите домкратом автомобиль и снимите колесо.
