VIIb – контрольная лампа прикрытия воздушной заслонки карбюратора (оранжевая). Загорается при вытянутой рукоятке управления воздушной заслонкой карбюратора. Устанавливается на автомобиле УАЗ-31601;

VIIс – контрольная лампа включения свечей накаливания (оранжевая) дизельного двигателя. Загорается при включении свечей накаливания (при установке ключа в выключателе пуска двигателя в положение

I, см. рис. 9). Устанавливается на автомобиле УАЗ-31604;

5 – спидометр. Имеет два счетчика пройденного пути: суммарный и суточный. Показания суточного счетчика можно установить на ноль поворотом рукоятки 29 против часовой стрелки;

6 – указатель напряжения. Его шкала имеет четыре зоны. Зеленая зона шкалы с диапазоном напряжения 12–15 В соответствует нормальному рабочему напряжению в сети автомобиля. Левая красная и белая зоны шкалы с диапазоном напряжения 8–11 В и 11–12 В соответственно свидетельствуют о пониженном напряжении, а правая зона шкалы красного цвета с диапазоном 15–16 В – о повышенном. При включении зажигания на автомобиле с исправной заряженной аккумуляторной батареей стрелка указателя должна установиться в белой или начале зеленой зоны шкалы. После пуска двигателя она должна отклониться вправо в зеленую зону, что свидетельствует о нормальной работе генератора. Положение стрелки в левой красной зоне шкалы свидетельствует о разрядке аккумуляторной батареи, а при работающем двигателе – о выходе из строя генератора, регулятора напряжения или ремня вентилятора. Положение стрелки в правой красной зоне шкалы свидетельствует о выходе из строя регулятора напряжения, вследствие чего аккумуляторная батарея заряжается при повышенном напряжении. Эксплуатация автомобиля при нахождении стрелки указателя напряжения в красных зонах шкалы недопустима;

7 – указатель уровня топлива с сигнальной лампой резерва топлива (оранжевого цвета). Имеет шкалу, разделенную на две цветовые зоны (желтую и зеленую). Крайняя правая часть шкалы зеленого цвета соответствует полному объему топлива в баке. Желтая зона сигнализирует о необходимости дозаправки. Лампа резерва топлива загорается при остатке топлива в левом баке менее 6 л. Приборы поз. 1–7 входят в состав комбинации приборов;

8 – выключатель габаритных огней с встроенными лампами подсветки и контроля включения;

9 – выключатель аварийной сигнализации;

10 – выключатель света фар с встроенной лампой подсветки. Механическая связь выключателей 8 и 10 исключает возможность выключения габаритных огней при включенных фарах и позволяет включать габаритные огни при включении фар;

11 – выключатель противотуманных фар с встроенными лампами подсветки и контроля включения;

12 – выключатель задних противотуманных огней с встроенными лампами подсветки и контроля включения;

13 – выключатель обогрева заднего стекла с встроенными лампами подсветки и контроля включения;

14 – блок индикации бортовой системы контроля (рис. 12, в основную комплектацию автомобиля не входит). Горящие индикаторы сообщают о неисправности соответствующей системы. Эксплуатация автомобиля с горящим индикатором недопустима;

15 – выключатель подогревателя топливного фильтра (только для автомобиля УАЗ-31604) с встроенными лампами подсветки и контроля включения;

16 – заглушки;

17 – рычажок изменения направления воздушного потока из дефлектора;

18 – рычажок управления заслонкой дефлектора;

19 – часы. На автомобилях с отопителем-подогревателем вместо часов устанавливается пульт управления (таймер);

20 – рычаг управления заслонкой притока воздуха;

21 – рычаг управления краном отопителя;

22 – рычаг управления направлением подачи воздуха;

23 – выключатель вентилятора отопителя. Выключатель имеет четыре положения ("выключено" и три скорости обдува);

24 – выключатель управления дистанционным выключением "массы";

25 – пепельница. Внутри пепельницы расположен прикуриватель. Для нагрева спирали прикуривателя нажмите на ручку вставки, утопите ее в корпусе до фиксации и отпустите ручку. При достижении необходимой температуры нагрева спирали вставка автоматически возвращается в исходное положение. Не допускается принудительное удерживание вставки в утопленном положении;

26 – место для установки магнитолы;

27 – рукоятка управления воздушной заслонкой с выключателем контрольной лампы ее прикрытия (только для УАЗ-31601);

28 – переключатель "паузы" стеклоочистителя. Имеет пять фиксированных положений, соответствующих длительности паузы от 3 до 15 с в режиме прерывистой работы;

29 – рукоятка установки на ноль показаний суточного счетчика пройденного пути. Установку производите вращением рукоятки против часовой стрелки и только на неподвижном автомобиле;

30 – гидрокорректор фар с ручной регулировкой. Вращением рукоятки гидрокорректора корректируется угол наклона пучка света фар в зависимости от нагрузки автомобиля:

– автомобиль с водителем;

– все места заняты, за исключением двух задних (откидных);

– все места заняты;

– автомобиль с водителем и максимально разрешенной массой груза в багажном отделении.

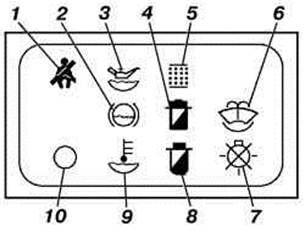

Рис. 12. Блок индикации бортовой системы контроля: 1 – не пристегнуты ремни безопасности; 2 – низкий уровень тормозной жидкости; 3 – низкий уровень масла в картере двигателя; 4 – засорен масляный фильтр; 5 – засорен воздушный фильтр; 6 – низкий уровень жидкости в бачке омывателя; 7 – неисправность ламп; 8 – засорен топливный фильтр; 9 – низкий уровень охлаждающей жидкости; 10 – кнопка сброса показаний

При других вариантах нагрузки (без превышения полной массы) положение подбирается таким образом, чтобы освещенность дороги при ближнем свете фар была в пределах нормы и не ослеплять водителей встречного транспорта;

31 – регулятор освещения комбинации приборов. Интенсивность освещения изменяется поворотом рукоятки регулятора.

1.5 Подготовка нового автомобиля к эксплуатации

Тоpгующая оpганизация обязана выставить автомобиль на продажу только после пpоведения pабот по пpедпpодажной подготовке:

1. Удалить внешнюю консервацию (при ее наличии) и вымыть автомобиль.

2. Проверить соответствие номеров товаросопроводительной документации паспортным данным автомобиля.

3. Проверить наличие эксплуатационной документации, инструмента, комплектующих изделий и принадлежностей. Установить комплектующие изделия и принадлежности на место.

4. Проверить и при необходимости довести до нормы уровень:

– охлаждающей жидкости в расширительном бачке;

– жидкости в бачках гидропривода тормозов и сцепления;

– масла в баке гидроусилителя рулевого механизма;

– жидкости в бачке омывателя стекол;

– масла в картере двигателя;

– масла в агрегатах;

– смазки в ступицах колес.

5. Проверить уровень и плотность электролита. При необходимости довести до требуемой нормы температурно-климатического района.
