Проектирование автомобильных дорог

Таблица 21 – Конструктивные слои из смесей щебеночно-гравийно-песчаных, соответствующих ГОСТ 25607-94 и ГОСТ 3344-83

Значения модулей упругости материалов, содержащих органическое вяжущее, необходимо принимать во всех климатических зонах при температуре +10 °С по таблице 22.

Таблица 22 – Нормативные значения кратковременного модуля упругости асфальтобетонов различных составов (при расчете конструкции по допускаемому упругому прогибу и по условию сдвигоустойчивости)

Конструкцию дорожной одежды можно принять для соответствующего типа по рисунку 14.

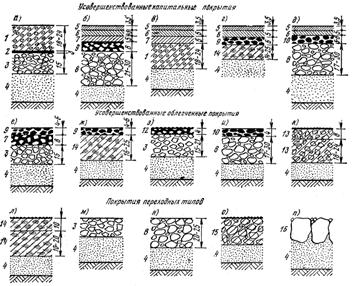

Рисунок 14 – Примеры конструкций дорожных одежд:

а – цементобетонное покрытие; б – асфальтобетонное покрытие на гравийном основании; в – трехслойное асфальтобетонное покрытие на бетонном основании (применяется в городах); г – асфальтобетонное покрытие на основании из щебня, обработанного в установке органическими вяжущими, и грунта, укрепленного битумом и цементобетоном; д – асфальтобетонное покрытие на гравийном основании; е – покрытие из щебня, обработанного органическими вяжущими, на щебеночном основании; ж – покрытие из щебня, обработанного органическими вяжущими на основании из цементо-грунта; з – покрытие из щебня, обработанного органическим вяжущим, на щебеночном основании; и – покрытие из гравийной смеси, обработанной органически-ми вяжущими, на гравийном основании; к – покрытие из щебня, укрепленного 6 % цемента, на основании из щебня, укрепленного 4 % цемента; л – покрытие из грунта, обработанного неорганическими вяжущими материалами; м – щебеночное покрытие; н – гравийное покрытие; о – покрытие из гравия, обработанного малыми дозами вяжу-щих материалов; п – булыжная мостовая; р – покрытие из оптимальной грунтовой смеси; с – покрытие из грунта, укрепленного добавками щебня, гравия, шлаков;
