Примечания:

– порядковый номер полосы считается справа по ходу движения в одном направлении;

– для расчета обочин принимают fпол = 0,01;

– на многополосных дорогах допускается проектировать одежду переменной толщины по ширине проезжей части, рассчитав дорожную одежду в пределах различных полос в соответствии со значениями Np, найденными по формуле (86);

– на перекрестках и под

ходах к ним (в местах перестройки потока автомобилей для выполнения левых поворотов и др.) при расчете одежды в пределах всех полос движения следует принимать fпол = 0,50, если общее число полос проезжей части проектируемой дороги более трех.

n – общее число различных марок транспортных средств в составе транспортного потока;

Nm – число проездов в сутки в обоих направлениях транспортных средств m – й марки;

Sm cум – суммарный коэффициент приведения воздействия на дорожную одежду транспортного средства т-й марки к расчетной нагрузке Qрасч, определяемый в соответствии с таблицей 12.

Таблица 12 – Суммарный коэффициент приведения воздействия на дорожную одежду транспортного средства

Типы автомобилей	Коэффициент приведения к расчётной нагрузке, Sm сум
Легкие грузовые автомобили грузоподъёмностью от 1 до 2 т	0,005
Средние грузовые автомобили грузоподъёмностью от 2 до 5 т	0,2
Тяжёлые грузовые автомобили грузоподъёмностью от 5 до 8 т	0,7
Очень тяжёлые грузовые автомобили грузоподъёмностью более 8 т	1,25
Автобусы	0,7
Тягачи с прицепами	1,5

Tрдг – рекомендуемое количество расчётных дней в году, соответ-ствующее определённому состоянию деформируемости конструкции (таблица 13, рисунок 13);

Таблица 13 – Рекомендуемые значения Трдг в зависимости от местоположения дороги

Номера районов на карте	Примерные географические границы районов	Рекомендуемое количество расчётных дней в году, Трдг
1	2	3
1	Зона распространения вечномёрзлых грунтов севернее семидесятой параллели	70

Продолжение таблицы 13

1	2	3
2	Севернее линии, соединяющей Онегу – Архан-гельск – Мезень – Нарьян-Мар – шестидесятый меридиан, до побережья Европейской части	145
3	Севернее линии, соединяющей Минск – Смоленск – Калугу – Рязань – Саранск – сорок восьмой меридиан, до линии, соединяющей Онегу – Архангельск – Ме-зень – Нарьян-Мар	125
4	Севернее линии, соединяющей Львов – Киев – Белгород – Воронеж – Саратов – Самару – Оренбург – шестидесятый меридиан, до линии районов 2 и 3	135
5	Севернее линии, соединяющей Ростов-на-Дону – Элисту – Астрахань, до линии Львов – Киев – Белгород – Воронеж – Саратов – Самара	145
6	Южнее линии Ростов-на-Дону – Элиста – Астрахань для Европейской части, южнее сорок шестой парал-лели – для остальных территорий	205
7	Восточная и Западная Сибирь, Дальний Восток (кроме Хабаровского и Приморского краев, Камчатской области), ограниченные с севера семидесятой парал-лелью, с юга – сорок шестой параллелью	130 – 150 (меньшие значения для центральной части)
8	Хабаровский и Приморский края. Камчатская область	140

Примечания: значения величины Трдг на границах районов следует принимать по наибольшему из значений.

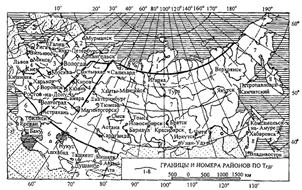

Рисунок 13 – Карта районирования по количеству расчетных дней в году, Трдг

Kn – коэффициент, учитывающий вероятность отклонений суммарного движения от среднего ожидаемого (таблица 14);

Таблица 14 – Значения коэффициента, учитывающего вероятность отклонений суммарного движения от среднего ожидаемого

Тип дорожной одежды	Значение коэффициента kn при различных категориях дорог
Тип дорожной одежды	I	II	III	IV	V
Капитальный	1,49	1,49	1,38	1,31	-
Облегченный	-	1,47	1,32	1,26	1,06
Переходный	-	-	1,19	1,16	1,04

Kc– коэффициент суммирования (таблица 15),

Таблица 15 – Значение коэффициента суммирования

Показатель изменения интенсивности движения по годам, q	Значение Кс при сроке службы дорожной одежды Тсл в годах
Показатель изменения интенсивности движения по годам, q	8	10	15	20
0,90	5,7	6,5	7,9	8,8
0,92	6,1	7,1	8,9	10,1
0,94	6,5	7,7	10,0	11,8
0,96	7,0	8,4	11,4	13,9
0,98	7,5	9,1	13,1	16,6
1,00	8,0	10,0	15,0	20,0
1,02	8,6	10,9	17,2	24,4
1,04	9,2	12,0	20,0	29,8
1,06	9,9	13,2	23,2	36,0
1,08	10,6	14,5	27,2	45,8
1,10	11,4	15,9	31,7	67,3
