Проектирование автомобильных дорог

При сравнении в качестве расчетного принимается лучший параметр, то есть больший минимальный радиус, меньший продольный уклон и т. д.

Расхождение с нормами объясняются тем, что последние приняты для средних условий. В эти нормы можно вводить поправки, если они обоснованы технико-экономическими расчетами.

3.3 Проектирование плана трассы автомобильной дорог

В проектах новых автомоби

льных дорог одним из основных документов является план трассы (вид сверху) или горизонтальная проекция дороги. Для лучшей ориентировки трассу делят на километры и на стометровые отрезки, называемые пикетами. Пикеты и километры последовательно нумеруют.

При проложении трассы дороги по карте в горизонталях необходимо учесть, что нормируемыми элементами трассы в плане являются наименьшие радиусы кривых, наименьшие параметры переходных кривых и длина прямолинейных участков.

Длину прямолинейных участков трассы назначают исходя из условия недопущения притупления внимания водителей и прогрессирующей их усталости при движении по длинным прямым, особенно в условиях монотонного ландшафта. Поэтому прямые участки трассы рекомендуется ограничивать длиной 4 – 6 км.

Следует избегать и очень коротких прямых вставок между кривыми. Водитель должен иметь возможность оценить закругление, принять решение о необходимости изменения режима движения и осуществить это изменение.

Во всех случаях, когда по условиям местности представляется возможность, следует принимать [13]:

– радиусы кривых в плане не менее 3000 м;

– радиусы вогнутых кривых не менее 70000 м;

– радиусы вогнутых кривых не менее 8000 м.

Между односторонними (направленными в одну сторону) кривыми прямые вставки короче 300 – 450 м допускать не следует, так как короткие вставки в подобных случаях водитель воспринимает как неприятный для взгляда излом, нарушающий плавность дороги, и старается резко снизить скорость движения, хотя этого не требуется по условиям безопасности движения.

В настоящих методических указаниях применяется так называемый традиционный метод трассирования автомобильных дорог (полигонное трассирование), а по сути последний его этап – вписывание кривых расчетного радиуса в переломы магистрального хода. Начальные и конечные точки участка автомобильной дороги, расположение магистрального хода, величины углов поворота, начальный румб – указаны в задании к курсовому проекту. Студенту требуется только определить основные параметры кривых и выполнить разбивку пикетажа.

Проектирование плана трассы выполняется в следующей последовательности:

1. По ходу трассы последовательно нумеруются углы поворота – угол между продолжением направления трассы и новым ее направлением (ВУП-1, ВУП-2 и т. д.).

2.

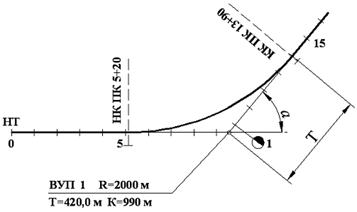

Рисунок 4 – Схема разбивки закругления

2. Ориентируют трассу относительно сторон света. Для этого вычисляют румб начала трассы (например, означает, что участок длиной 260,3 м, расположен под углом 87 градусов 30 минут к меридиану). Румбы последующих прямых участков трассы определяются расчетом.

3. Далее по углу поворота и расчетному значению радиуса определяют основные элементы кривой и в точки перелома магистрального хода вписываются кривые. Различают следующие геометрические элементы закруглений (рисунок 4): угол α, радиус R, кривая К, тангенс Т, биссектриса Б, а также домер Д – разность между тангенсами кривой и длиной кривой. Данные параметры рассчитывают по формулам:

(41)

гдеR – принятый радиус вписываемой круговой кривой, м;

α – величина угла поворота, град.

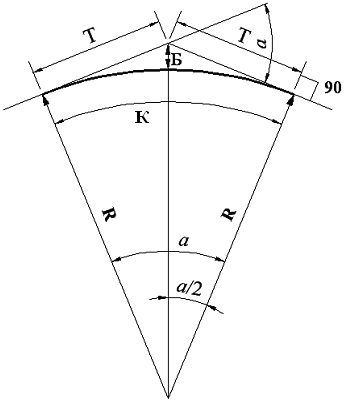

Рисунок 5 – Схема угла поворота трассы

4. Разбивку пикетажа ведут от начала трассы до вершины первого угла поворота, и устанавливают его пикетажное значение. Например, вершина угла поворота, (ВУП 1) имеет пикетажное значение ПК 9+50 (рисунок 4). Для того чтобы продолжить разбивку пикетажа, необходимо определить значения начала (НК) и конца (КК) закругления, вынести пикеты на кривую и продолжить разбивку пикетажа до вершины следующего угла поворота.

Пикетажное значение начала закругления (НК) и конца закругления (КК) определяются по схемам:

Геометрическое положение точки начала кривой (НК) на трассе легко определить, если отложить от вершины угла поворота величину тангенса назад по ходу пикетажа, а положение точки конца кривой (КК) – вперед по ходу трассы (рисунок 4). Пропущенные пикеты в пределах закругления расставляются по кривой с учетом масштаба карты.

5. При заполнении ведомости углов поворота, прямых и кривых (таблица 7) величины Р – длина прямой вставки и S – расстояние между вершинами углов определяют по схемам:

Р1 = ПК НК – ПК НТ,

Р2 = ПК НК2 – ПК КК1, (42)

Р3 = ПК КТ – ПК КК,

Где ПК НТ, ПК КТ – пикетажные положения начала и конца трассы;

ПК НК, ПК КК, ПК НК2, ПК НК1 – пикетажные положения начала и конца закруглений.

S1 =ПК ВУП 1 – ПК НТ,

S2 = (ПК ВУП2 – ПК ВУП 1) + Д1, (43)

S3 = (ПК КТ – ПК ВУП 1) + Д1,

гдеПК ВУ1, ПК ВУ2 – пикетажные положения вершин углов, полученные при разбивке пикетажа по трассе;

Д1 – величина домера для соответствующего угла поворота, м.

Пример разбивки пикетажа

Исходные данные:

Начало трассы(НТ) – ПК 250;

S1 = 718,0 м

Тангенс кривойТ1 = 328,46 м

Длина кривойК1=634,72 м

Пикетаж начала (НК):

.

Пикетаж конца кривой (КК):

.

Правильность заполнения ведомости углов поворота, прямых и кривых, а также разбивки пикетажа по трассе проверяется путем выполнения проверок:

Разность между удвоенной суммой тангенсов и суммой кривых должна равняться сумме домеров:

. (44)

Разность между суммой правых и суммой левых углов поворота должна равняться разности дирекционных углов конечной и начальной сторон трассы:

. (45)

Сумма длин прямых и кривых должна равняться пикетажной длине трассы. Этой же длине должна равняться разность между суммой расстояний между вершинами углов поворота и суммой домеров:

. (46)

К проекту прилагаются ведомости углов поворота, длин прямых и кривых с контрольными проверками по форме, приведенной в таблице 7.

Таблица 7 – Сводная ведомость углов поворота, прямых и кривых
