Проектирование автомобильных дорог

. (68)

В том случае, если уклон виража больше, чем уклон обочин (iв > i2 ), внутренняя бровка опустится на:

, (69)

расстояние, на котором может опускаться внутренняя бровка земляного полотна:

. (70)

Полные превышения характерных точек поперечного профиля в конце отгона виража вычисляются:

– для оси: Н0 = h0;

– для внешней кромки: ;

– для внешней бровки земляного полотна: .

Продольные уклоны, с которыми поднимается в пределах отгона вираж:

– внешняя кромка проезжей части:

; (71)

– внешняя бровка земляного полотна:

; (72)

– ось проезжей части:

. (73)

4. Вся длина отгона виража Lотг делится на несколько равных участков по 10 – 20 м, для каждого сечения определяются превышения характерных точек поперечного профиля (бровок земляного полотна, кромок проезжей части и оси дороги) относительно нулевого сечения.

5. Расчеты оформляются в табличном виде. Результаты подсчета превышений над уровнем бровок заносятся в таблицу 9, а результаты подсчета абсолютных характерных точек отгона виража – в таблицу 10.

Таблица 9 – Расчет превышений над уровнем бровки

Таблица 10 – Расчет абсолютных отметок отгона виража

Примечание: при устройстве отгона виража на дорогах I технической категории вращение следует вести не вокруг внутренней кромки проезжей части, а вокруг оси дороги.

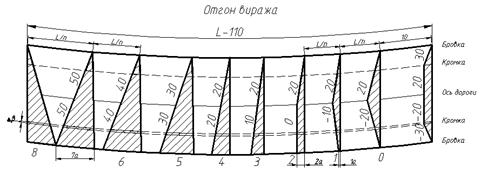

Рисунок 8 – Схема отгона виража

План отгона виража вычерчивается на листе ватмана. Вначале строится переходная кривая на оси дороги, равная длине отгона виража, она делится на n равных участков. На каждом сечении в соответствии с расчетами строятся поперечные профили. Для наглядности масштаб поперечных измерений принимают произвольно. Рядом с планом отгона виража располагается продольный профиль характерных точек отгона виража.

3.4.3 Проектирование уширения проезжей части на кривых

При движении по кривой автомобилю требуется большая ширина проезжей части, чем при движении на прямолинейном участке дороги. Величину необходимого уширения проезжей части на кривых рассчитывают по формуле:

, (74)

гдеl1 – длина автомобиля, м;

R – радиус кривой в плане, м;

V – расчетная скорость движения автомобиля для данной категории дороги, км/ч.

При повороте автомобиля каждое колесо его движется по самостоятельной траектории, в результате чего ширина занимаемой автомобилем: полосы проезжей части увеличивается. Чтобы условия движения по кривой были аналогичны условиям движения на прямом участке, проезжую часть на кривых малых радиусов необходимо уширять.

СНиП 2.05.02-85 предусматривает при радиусах кривых в плане менее 1000 м, уширение проезжей части с внутренней стороны за счет обочин, с тем чтобы ширина обочин была не менее 1,5 м для дорог I и II категорий и не менее 1 м для дорог остальных категорий [13, табл. 9].

Отгон уширения устраивают в пределах переходных кривых.

3.5 Проектирование дороги в продольном профиле

Продольный профиль представляет собой изображение в уменьшенном масштабе проекции дороги на вертикальную поверхность, проходящую через её ось [1, 3, 4].

Места, где поверхность дороги в результате срезки грунта расположена ниже поверхности земли, называют выемками, а участки, где дорога проходит выше поверхности земли, по искусственно насыпанному грунту, насыпями. Разница между отметкой поверхности земли и отметкой бровки дороги, определяющая высоту насыпи или глубину выемки, называется рабочей отметкой.

На продольном профиле отображают:

– линию поверхности земли (или оси дороги) до постройки (черная линия);

– линию отметок земли по оси дороги (проектная или красная линия);

– разрез грунтовой толщи по оси дороги, показывающий чередование и мощность отдельных напластований;

– около проектной линии выписывают рабочие отметки: выше – высоту насыпи; ниже – глубину выемки в метрах;

– уклоны проектной линии (продольный уклон не должен превышать максимально допустимого для дорог данной категории);

– развёрнутый план трассы;

– типы поперечных профилей для участков автомобильной дороги;

– значения и пикетажное положение элементов вертикальных кривых;

– значения элементов и пикетажное положение кривых в плане;

– уклоны, расстояния, высотные отметки и типы укрепления правого и левого кюветов.

Для наглядности продольного профиля вертикальные расстояния (отметки) откладывают в большем масштабе, чем горизонтальные. Для дорог, проходящих в равнинной местности, принят вертикальный масштаб 1:500 (5 м в 1 см) и горизонтальный масштаб 1:5000 (50 м в 1 см). При вычерчивании продольного профиля применяют условные обозначения [1, рисунок II.8].
