Тонкую линию на продольном профиле, соединяющую отметки поверхности земли, называют линией поверхности земли или черной линией. Более жирную линию, соответствующую отметкам бровки дороги, называют проектной.

На продольном профиле ниже линии поверхности земли на 2 см и параллельно ей наносят грунтовый профиль, на котором выписывают наименование грунтов, а в шурфах и буровых скважинах при пом

ощи условных обозначений показывают виды грунтов и их консистенцию [1, рисунок II. 9]. При составлении грунтового профиля принимают вертикальный масштаб 1:50 (50 см в 1 см).

Установление положения полотна дороги в продольном профиле по отношению к поверхности земли называется проектированием продольного профиля, или нанесением проектной линии.

При нанесении проектной линии необходимо обеспечить:

– плавность пути и допускаемую величину продольных уклонов, позволяющие автомобилям развивать высокие скорости;

– отвод воды от земляного полотна и осушение полосы отвода;

– прохождение дороги через контрольные точки, имеющие заданные высотные отметки — примыкания к существующим дорогам в начале и конце трассы, пересечения с дорогами более высоких категорий и с железными дорогами, отметки проезжей части мостов, отметки полотна над уровнем высоких вод в затопляемых местностях и др.;

– удобство механизированного выполнения земляных работ.

Проектирование дороги в продольном профиле осуществляется в следующей последовательности:

– вычерчивается продольный профиль поверхности земли по оси дороги. Высота каждого пикета определяется по условному продольному профилю земли, заданному в задании к курсовому проекту методом интерполяции;

– на «черном» профиле наносятся также: грунтовый профиль, положение уровня грунтовых вод в шурфах и скважинах, расчетные горизонты воды у проектируемых мостов и труб (величину отверстий труб и мостов студенты в данном проекте принимают ориентировочно, без расчета), отметка головки рельсов пересекаемых железных дорог и отметки оси дорожной одежды пересекаемых автомобильных дорог;

– для данных грунтовых условий и с учетом снегозаносимости дороги устанавливается величина руководящей рабочей отметки насыпи;

– определяются наименьшие допустимые отметки проектной линии у каждого отдельного моста, путепровода, водопропускной трубы и т. д. (контрольные точки);

– наносится проектная линия, отнесенная к оси проезжей части, с учетом максимального и минимального уклона, в точках ее перелома вписываются вертикальные кривые;

– вычисляются и записываются на продольном профиле: проектные отметки (красные отметки), рабочие отметки, пикетажное положение точек перехода насыпи в выемку (нулевых точек);

– проектируется водоотвод из кюветов, резервов и нагорных канав.

Проектная линия может наноситься по обертывающей, что обусловливает расположение дороги в насыпи, либо по секущей, когда имеет место чередование насыпей и выемок. Выбор того или иного метода нанесения проектной линии определяется технической категорией дороги и совокупностью местных природных условий.

При проектировании продольного профиля дороги следует придерживаться рекомендуемой рабочей отметки насыпи, которая устанавливает возвышение поверхности покрытия дорожной одежды над поверхностью земли или расчетным горизонтом воды. Этот горизонт зависит, прежде всего, от климатической зоны, которая определяется по карте дорожно-климатического районирования, [12] и грунтовых условий (СНиП 2.05.02-85 таблица 21) [13].

Уровень грунтовых вод и другие гидрологические данные в курсовом проекте можно принимать по указанию руководителя. Толщину дорожной одежды можно принять ориентировочно 0,4 – 0,6 м.

При значительной глубине залегания грунтовых вод величина руководящей рабочей отметки назначается из условий снегонезаносимости дороги. Следует принимать возвышение бровки земляного полотна насыпи над расчетным уровнем снежного покрова не менее:

– 1,2 м для дорог I технической категории,

– 0,7 – для дорог II технической категории,

– 0,6 – для дорог III технической категории,

– 0,5 – для дорог IV технической категории,

– 0,4 – для дорог V технической категории.

В зависимости от типа местности по характеру увлажнения определяют величину рекомендуемой рабочей отметки:

– по наименьшему возвышению поверхности покрытия над поверхностью земли (для первого типа местности по характеру увлажнения):

, (75)

гдеhпокр. над пов. – наименьшее возвышение поверхности покрытия над поверхностью земли для данного грунта и дорожно-климатической зоны, м;

– по наименьшему возвышению поверхности покрытия над уровнем грунтовых вод или длительно стоящих вод (для второго типа местности по характеру увлажнения):

, (76)

гдеhпокр. над угв – наименьшее возвышение покрытия над уровнем грунтовых вод или длительно стоящих вод (определяется по СНиП 2.05.02-85), м;

– по наименьшему возвышению бровки насыпи над расчётным уровнем снегового покрова (для третьего типа местности по характеру увлажнения):

, (77)

гдеhбр. над ур. снега – наименьшее возвышение бровки насыпи над расчётным уровнем снегового покрова, м;

b – ширина обочины, м;

iоб – уклон обочины, ‰.

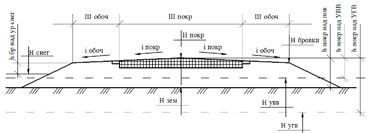

Рисунок 9 – Расчет рекомендуемой рабочей отметки

Наносить проектную линию следует, не превышая наибольшие продольные уклоны и руководствуясь значением рекомендуемой рабочей отметки.

При технической возможности и экономической целесообразности рекомендуется принимать: продольные уклоны < 30 ‰; расстояние видимости > 450 м; R вып. кривых > 70 000 м; Rвогн. кривых > 8000 м; L вып. кривых > 300 м; L вогн. кривых > 100 м.

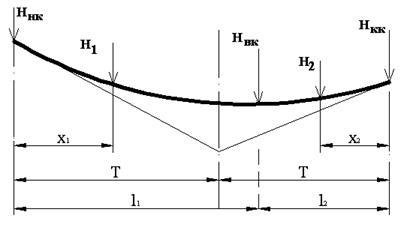

В места переломов проектной линии вписываются вертикальные кривые методом тангенсов (рисунок 10).
