Организация и методика изучения подтемы "Способы прокладки кабеля"

Тема урока

Цель урока (обучающая)

Учебно-производственные работы

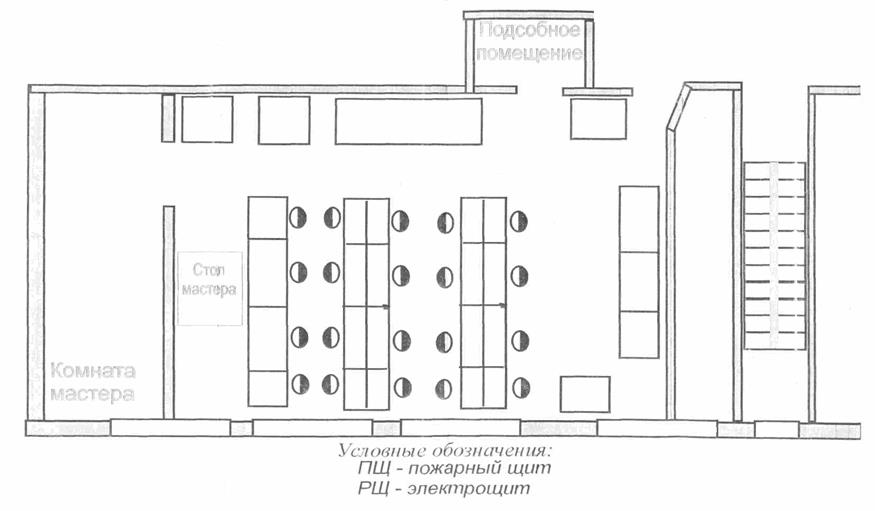

Материально техническое оснащение урока

Учебно-наглядные средства

Высоко производит. способы труда

Связь с предметами теоретического обучения

Домашнее задание

1

2

3

4

5

6

7

8

1)Разметка трасс под кабельные линии

Сформировать у учащихся прочные практические знания.

Показать роль знаний основных положений в предупреждении и устранении основных ошибок. Обучить рациональной организации рабочего места

Разметка трасс под кабельные линии

Схемы трасс газовых коммуникаций. Схемы прокладки водных коммуникаций.

Схемы телефонных линий.

Плакаты

Теоретические основы электротехники, специальная технология, монтаж электрооборудования.

2)Выбор кабеля

научить учащихся выявлять дефекты, обучить само- и взаимоконтролю, само коррекции

Выбор кабеля

Различные виды кабелей

Справочная документация

теоретические основы электротехники, специальная технология, монтаж материаловедение

3)Прокладка кабеля в траншее

научить работе со справочной литературой, обучить умению предвидеть возможные виды ошибок

Прокладка кабеля в траншее

Различные виды кабелей

Справочная документация

теоретические основы электротехники, специальная технология, монтаж материаловедение

4)Прокладка кабеля по конструкциям

Сформировать (отработать) у учащихся навыки и привычки по прокладке кабеля по конструкциям. Показать роль знаний основных положений по прокладке кабеля по конструкциям в предупреждении и устранении возможных ошибок

Прокладка кабеля по конструкциям

Различные металлические, деревянные и железно-бетонные конструкции

Справочная документация

теоретические основы электротехники, специальная технология, монтаж материаловедение

5)Прокладка кабеля по опорам

обучить учащихся действиям и приемам.

Научить учащихся своевременно предупреждать возникновение ошибок и брака продукции

Прокладка кабеля по опорам

Макет опоры с кабелем

Справочная документация

теоретические основы электротехники, специальная технология, монтаж материаловедение

Порядок выполнения

Инструктивные указания

Инструменты

Материал

Подготовительные работы

Во время подготовительных работ доставляют на трассу необходимое количество кирпича, песка или мелко просеянной земли, а также стальные или асбестоцементные трубы с внутренним диаметром не менее 100 мм для устройства переходов кабельной линии под железнодорожными путями, проезжими дорогами и различными препятствиями, находящимися на трассе кабельной линии.

Грузовик ГАЗ 53

Кирпич, песок, асбестоцемен. трубы с внутренним диаметром не менее 100 мм

Устройство траншей

Приступить к рытью траншеи можно после того, как будет проверено по плану или с помощью пробивных шурфов.

Лопата, лом

-

Доставка барабанов с кабелем

Кабели доставляют к месту укладки в барабанах на специальных кабельных транспортерах или на автомашинах, оборудованных устройством для погрузки, транспортирования и выгрузки барабана с кабелем.

Грузовик ГАЗ 53

-

Раскатка кабеля и укладка его в траншее

Доставленные к месту прокладки кабели раскатывают с барабанов при помощи движущегося транспорта, лебедкой по роликам, вручную по роликам или без роликов.

Лебедка, ролики, ГАЗ-66

-

Маркировка кабеля

Каждая кабельная линия должна быть замаркирована, т, е, должна иметь присвоенный ей номер или наименование, указанные на бирках, прикрепляемых к кабелю у всех муфт и заделок, а также через каждые 20 м на прямых участках линии.

Маркер

Бирка

Засыпка траншеи

По окончании маркировки и заключительного осмотра кабель засыпают слоем мягкой просеянной земли или песка толщиной 100 мм, поверх которого кладут в один слой кирпич (не силикатный) или железобетонные плитки для защиты кабеля от механических повреждений при раскопках.

Лопата

Земля, песок
