Проект установки ЭЛОУ-АВТ

3.ВЫБОР И ОБСНОВАНИЕ СХЕМЫ УСТАНОВКИ ЭЛОУ-АВТ

Обычно установка состоит из блока ЭЛОУ, блока АТ, блока ВТ, блока стабилизации и блока вторичной разгонки бензиновых фракций. Блок ЭЛОУ предназначен для подготовки нефти к переработке путем удаления из нее воды и солей. Блок АТ предназначен для разгонки светлых нефтепродуктов на узкие фракции. Блок ВТ предназначен для разгонки мазута (>3500

С) на фракции. Блок стабилизации предназначен для удаления из бензина газообразных компонентов, в том числе коррозийно-активного сероводорода и углеводородных газов. Блок вторичной разгонки бензиновых фракций предназначен для разделения бензина на фракции.

3.1 ВЫБОР И ОБОСНОВАНИЕ СХЕМЫ БЛОКА ЭЛОУ

Нефть, поступающая с промыслов на нефтеперерабатывающие заводы и соответствующая требованиям ГОСТ Р 51858-2002, подвергается дополни-тельной обработке на НПЗ.

Подготовка нефтей к переработке, осуществляется на блоке ЭЛОУ, является важнейшим условием обеспечения работы установки первичной переработки нефти и получения качественных фракций для дальнейшей их переработки.

Электрообессоливание и обезвоживание нефти производится в специальных аппаратах - электродегидраторах. При этом нефть предварительно нагревается в системе теплообменников (в два потока), в нее добавляют деэмульгатор, так как вода с нефтью образует эмульсию, которая обычно обладает высокой устойчивостью и требует специальных методов разрушения. На блоке ЭЛОУ предполагается установить две ступени электродегидраторов, между которыми в поток нефти будет производится ввод свежей воды, которая служит для извлечения соли. Наиболее распространенные и высокопроизводительные горизонтальные электродегидраторы имеют производительность 240-480 м3/ч. Мощность проектируемой установки составляет 6,6 млн. т /год. Плотность нефти равна 0,8678 г/см3 (табл.1.1). Таким образом, объемная производительность установки по нефти составляет:

5800000/0,8695=6683568 м3/год;

Число рабочих дней в году принимаем равным 340. Тогда часовая объемная производительность установки составит:

6683568/(340∙24)=819 м3/ч.

Количество электродегидраторов, которые следует установить на одной ступени обессоливания, составит:

N=819/480 =1,7 шт.

Таким образом, принимаем число электродегидраторов на одной ступени равным двум. Схема блока ЭЛОУ приведена рис.3.1.

Температуру в электродегидраторах принимаем равной 100-1600С. Для предотвращения газовыделения в электродегидраторах поддерживается повышенное давление, равное 1,8 МПа.

3.2 ВЫБОР И ОБОСНОВАНИЕ СХЕМЫ БЛОКА АТМОСФЕРНОЙ ПЕРЕГОНКИ

В нефтепереработке приняты три основные схемы атмосферной переработки нефти. Это двухколонная схема с двухкратным испарением и двухкратной ректификацией, двухколонная схема с двухкратным испарением и однократной ректификацией (первая колонна является в этой схеме пустотелым испарителем) и одноколонная схема с однократным испарением и однократной ректификацией. Схемы блока перегонки нефти при атмосферном давлении зависят от природы нефти (содержания бензиновых фракций, выкипающих до 200ºС и в целом светлых, выкипающих до 350ºС, растворенных газов и общей серы). Данная нефть, содержит 1,9 % газа (табл. 1.2), 24,0% бензиновых фракций, выкипающих до 2000С (табл. 1.1) и 44,8% светлых нефтепродуктов, выкипающих до 3500С (табл. 1.1). Содержание в нефти серы составляет 1,68% (табл.1.1). Для переработки такой нефти наиболее предпочтительна схема перегонки нефти в двух ректификационных колоннах (перегонка нефти с двухкратным испарением и двухкратной ректификацией), из которых первая - отбензинивающая колонна, а вторая - основная ректификационная колонна, применяется для ректификации высокопотенциальных сернистых и высокосернистых нефтей (содержание бензиновых фракций 20 % мас. и выше, содержание растворенных газов до 3 % мас. и выше).

На установке, работающей по данной схеме (см. рис.3.2), нефть предварительно подогревается в теплообменниках до температуры (обычно 220-250оС), обеспечивающей испарение легкой части бензиновой фракции, и поступает в отбензинивающую колонну. Дополнительное тепло в низ колонны сообщается горячей струей полуотбензиненной нефти. Частично отбензиненная нефть нагревается в печи и с температурой 340-370оС поступает в основную атмосферную ректификационную колонну, где происходит отбор светлых - бензиновых и средних дистиллятов. С низа колонны отбирают мазут.

К достоинствам установки, в которой нефть перегоняется по данной схеме следует отнести следующие:

-возможность переработки любых нефтей, в том числе высокопотенциаль- ных и высокосернистых;

-возможность переработки нефтей, недостаточно хорошо обессоленных и обезвоженных.

Однако, для данной установки характерны и недостатки:

-некоторое ухудшение технологических условий работы основной атмосферной колонны из-за отсутствия легких углеводородов;

-увеличение расхода топлива в печи, служащей для нагрева сырья колонны, так как требуется производить нагрев нефти до более высокой температуры, чем при нагреве неотбензиненной нефти;

-большие капитальные и эксплуатационные расходы на установке.

3.3 СТАБИЛИЗАЦИЯ И ВТОРИЧНАЯ ПЕРЕГОНКА БЕНЗИНОВОЙ ФРАКЦИИ

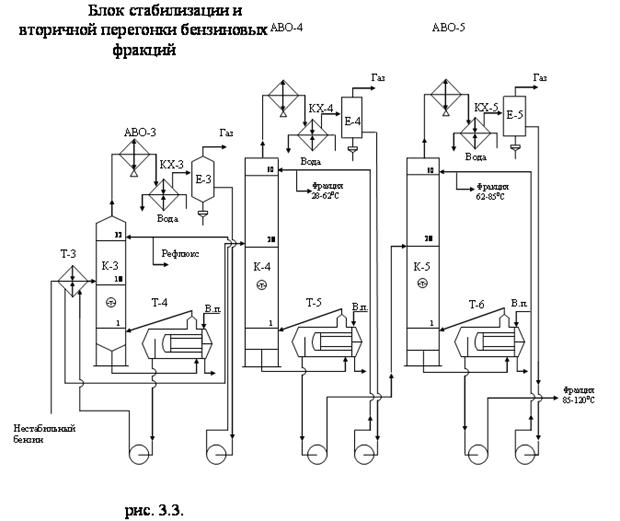

Схема стабилизации и вторичной перегонки бензиновой фракции представлена на рис. 3.3.

Стабилизационная колонна К-3 на АВТ предназначена для освобождения бензиновой фракции от растворенных газов и от растворенного сероводорода. Сверху колонны отбирается газ, который разделяется в емкости Е-3 на метан-этановую и пропан-бутановую фракции (рефлюкс). Так как в обычных условиях рефлюкс является газом, для получения орошения в колонне поддерживается повышенное давление. Блок вторичной ректификации бензинов на АВТ предназначен для получения узких бензиновых фракций. В данной работе получаем фракции 28-62°С, 62-120°С. Для разделения бензиновой фракции 62-120°С на две более узкие требуется дополнительная колонна К-5.

3.4 ВАКУУМНАЯ ПЕРЕГОНКА МАЗУТА

Перегонка мазута осуществляется в вакуумной части установки, так как перегонка мазута без понижения давления вызывает крекинг углеводородов, входящих в его состав. В соответствии с заданием мазут разгоняется по топливному варианту с получением вакуумного газойля, гудрона и утяжеленного дизельного топлива в виде бокового погона.

Мазут, который выводится с низа колонны К-2 нагревается в печи П-3 и с температурой 400-420°С поступает в вакуумную колонну К-6. В этой колонне предлагается разместить 16 клапанных тарелок. С верха колонны пары отводятся к вакуумсоздающей аппаратуре. С верхней тарелки отводим утяжеленное дизельное топливо, часть которого возвращаем в колонну в качестве орошения. Боковым погоном из колонны К-6 выводим вакуумный газойль (350-490°С). Его отбор производится с 10 тарелки. Вакуумный газойль поступает в стриппинг-колонну К-6/1, в низ которой подается водяной пар. С низа колонны выводим гудрон (остаток, выкипающий при температуре выше 490°С). В нижнюю часть колонны подаем водяной пар для снижения парциального давления углеводородов. Избыток тепла в колонне снимаем циркуляционным орошением.
