Приспособление для дефектации шатуна в кривошипно-шатунном механизме трактора

Замеры величин смещения верхней головки шатуна относительно нижней осуществляют микрометрическими глубиномерами, а также можно производить замеры инструментом индикаторного типа погрешность измерений которых не превышает 0,01 миллиметра, так как допустимые значения не параллельности для шатунов тракторных двигателей не должны превышать 0,03 миллиметра на длине 100 миллиметров.

Прототипом да

нного приспособления послужило приспособление для проверки смещения верхней головки шатуна относительно нижней, показанное на рисунке 3.

Существенным отличием приспособления от его прообраза является то, что нижняя головка шатуна закрепляется не за счет раздвижных губок, а посредством прижатия ее, при помощи винтовой пары, непосредственно к поверочной плите. Данное изменение в конструкции позволяет снизить финансовые затраты и трудоемкость на его изготовление. Изготовить данное приспособление можно в любой слесарной мастерской, не оборудованной специализированным инструментом, приспособлениями и станками. Данное приспособление благодаря отсутствию его специализации по типам и моделям автомобилей, шатуны которых будут подвергаться дефектации, делает его универсальным, то есть позволяет производить дефектацию шатунов как легковых, так и грузовых автомобилях. Небольшие габаритные размеры обеспечивают его мобильность и практичность в применении и хранении. Существенным плюсом приспособления является то, что оно не требует особых навыков и умений, а главное очень просто в эксплуатации и практически не требует технического ухода.

Технологические указания к применению приспособления:

1) подготовить рабочее место: убрать со стола все лишнее;

2) подготовить приспособление к работе: установить его на рабочем столе таким образом, чтобы оно стояло устойчиво, не раскачиваясь;

3) подготовить необходимый измерительный инструмент: разложить его в порядке применения;

4) установить шатун в сборе с крышкой на поверочной плите таким образом, чтобы он располагался в продольной оси приспособления;

5) прижать нижнюю головку шатуна к поверочной плите прижимной пластиной, затянув гайку до упора;

6) замерить расстояние от верхней головки шатуна до поверочной плиты;

7) перевернуть шатун и установить аналогичным способом;

8) замерить расстояние от верхней головки шатуна до поверочной плиты;

9) найти разность между полученными результатами;

10) по окончании работ тщательным образом очистить рабочую поверхность поверочной плиты.

При эксплуатации и хранении приспособления необходимо соблюдать ряд требований:

1) нельзя бросать приспособление, так как это может привести к его поломке или нарушению его геометрических параметров;

2) предохранять от ударов и изгиба крепежный болт;

3) при установке шатуна в приспособление необходимо следить за силой затяжки гайки, во избежание срыва резьбы на болте или гайке;

4) запрещено наносить удары тяжелыми и твердыми предметами по контрольной поверхности плиты - использовать ее в качестве правильной плиты;

5) беречь от повреждений и изгиба крепежную пластину;

6) по окончании работ тщательно очистить контрольную поверхность, вытереть насухо;

7) запрещено ставить на приспособление тяжелые предметы, так как это может вызвать его деформацию и появление погрешностей в измерениях;

8) при хранении приспособления необходимо обеспечить такое его местоположение, которое исключило бы его повреждение или поломку.

2.2 Основные дефекты

Шатуны большинства автотракторных двигателей изготавливают из сталей 40Г, 45, 45Г2, 40Х и др. Основные дефекты шатунов: изгиб и скручивание стержня; износ отверстия нижней головки шатуна; отверстия под втулку и самой втулки верхней головки шатуна; износ и смятие плоскостей разъема и торцевых плоскостей под болты в нижней головке шатуна.

Шатуны выбраковывают при аварийных изгибах, обломах и при трещинах. Шатуны двигателей ЯМЗ (всех модификаций), кроме того, выбраковывают, если сильно изношены или опилены плоскости разъема нижней головки, а шатуны двигателей СМД-60, Д-240 и их модификаций - если смяты рифы на плоскостях разъема нижней головки. Изгиб и скрученность шатуна измеряют при помощи различных индикаторных и оптических приспособлений.

На многих ремонтных предприятиях общего назначения для проверки шатунов на изгиб и скручивание используют индикаторное приспособление типа КИ-724 (рис. 1). Это приспособление универсальное, оно позволяет контролировать шатуны двигателей разных марок.

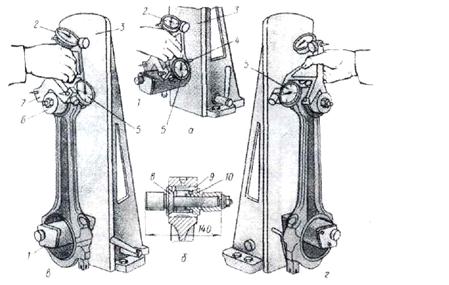

а - установка индикаторов; б - установка разжимной оправки; е - проверка шатуна на изгиб; г – проверка шатуна на скрученность; 1 - оправка;

2 и 5 - индикаторы; 3 - плита; 4 - упор; 6 - разжимная оправка; 7 - призма;

8 и 10 - конусы оправки; 9 - разжимная втулка оправки.

Рисунок 1 - Приспособление для проверки шатуна на скрученность и изгиб

Призму 7 с индикаторами часового типа устанавливают на оправку 1 и передвигают ее до соприкосновения упора 4 призмы с плоскостью плиты 3 приспособления. В этом положении перемещают индикатор 2 до получения натяга на измерительном стержне в пределах 1,0 . 1,5 оборота стрелки. Закрепляют индикатор и совмещают нулевое деление шкалы со стрелкой. Поворачивают призму на 180° и также устанавливают индикатор 5. В отверстие верхней головки шатуна с впрессованной втулкой вставляют разжимную втулку 9 закрепляют ее конусами 8 и 10. Шатун ставят на оправку, перемещают его до упора оправки в плиту 3 и закрепляют на оправке. Призму ставят на оправку 6 и при соприкосновении ее упоров с плитой 3 поочередно по отклонению стрелки от нулевого положения индикатора 2 определяют изгиб шатуна, а по отклонению стрелки индикатора 5 скрученность.

Шатуны, имеющие непараллельность, изгиб, или перекос, скручивание, верхней головки шатуна относительно нижней, выходящие за допустимые размеры, подлежат восстановлению или выбраковке. Править шатуны в холодном состоянии не рекомендуется, потому что такая правка не обеспечивает стабильных результатов. Допускается правка шатунов с подогревом стержня до температуры 450 .600°С.

На специализированных моторемонтных предприятиях для проверки шатунов используют специальные оптические приборы или индикаторные приспособления типа 9570-157-1,(рисунок 2). Приспособление состоит из плиты 7 с призмой 1 и кронштейна 5, на котором расположены четыре индикатора часового типа. Два индикатора 4 установлены вертикально и два индикатора 6-горизонтально, так, что оси их взаимно перпендикулярны. В отверстия нижней и верхней головок проверяемого шатуна вставляют оправки

2 и 3, затем шатун укладывают оправкой 2 на призму 1 и оправкой 3 наклонно подводят к упору и измерительным стержням индикаторов. Разность в показаниях вертикальных индикаторов 4 отмечает изгиб шатуна, а разность в показаниях горизонтальных индикаторов 6 - его скрученность. Перед измерением индикаторы устанавливают по специальному эталону. Такое приспособление применимо для контроля только одного типоразмера шатуна. Допускаемая скрученность шатунов тракторных двигателей в пределах 0,05 .0,08 мм, автомобильных - 0,04 .0,06 мм на 100 мм длины, по оси оправки, вставленной в отверстие верхней головки шатуна, а допускаемый изгиб - 0,03 . 0,05 мм для шатунов тракторных двигателей и 0,02 .0,03 мм для автомобильных на 100 мм длины.
