Приспособление для дефектации шатуна в кривошипно-шатунном механизме трактора
Допускаемые отклонения положений осей шатуна на 100 мм длины шатуна: при изгибе - 0,4 мм, а при скручивании - 0,6 мм.
Очень важными операциями при ремонте шатунов автомобильных двигателей являются проверка шатунов на прямолинейность, скрученность и наличие двойного изгиба, рисунок 4, а также правка шатунов в случае необходимости.
а – двойной изгиб; б - изгиб; в - скрученность
Рисунок 4 - Схема различных деформаций шатунов
Проверку шатунов в процессе ремонта, как правило, проводят 3 раза. После соединения поршня с шатуном проводят четвертую проверку для установления правильности сборки.
Первый раз проверяют отремонтированный шатун перед запрессовкой втулки в верхнюю головку и до заливки баббитом установки вкладышей нижней головки.
Второй раз проверяют шатун после запрессовки и подгонки по поршневому пальцу втулки верхней головки.
Третий раз шатун проверяют уже после заливки и растачивания нижней головки установки вкладышей.
2.3.2 Правка шатунов
Правку шатунов проводят 2 раза.
Первую правку выполняют после первой проверки, вторую правку - после второй проверки, но только в том случае, если погнутость или скрученность не будет превышать 0,3 мм на 100 мм длины шатуна. Если после второй проверки будет установлено отклонение более 0,3 мм, то в этом случае шатун не правят, а заменяют втулку.
При исправлении погнутости или скрученности и для предохранения от повторной деформации шатуна во время работы его следует перегибать несколько больше, чем это необходимо, а затем уже доводить до нормы, изгибая его в обратную сторону.
В процессе работы выправленные шатуны вновь несколько деформируются в результате внутренних напряжений, создавшихся при правки. Для снятия этих напряжений выправленный шатун следует нагреть до 150-200 оС и выдержать его при этой температуре в течение 2-3 часов. В настоящей работе эта операция опущена.

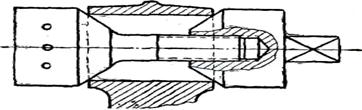

Рисунок 5 - Контрольный палец с конусом для проверки шатунов без втулок
2.3.3 План составление деффектационной ведомости
1) Заготовить в рабочих тетрадях журнал
2) Собрать шатун с крышкой, положив на каждую сторону по одной контрольной прокладке, только для шатунов, имеющих регулировочные прокладки, затянуть гайки шатунных болтов.
3) Проверить шатун на прямолинейность и в случае необходимости выправить его, рисунок 6.

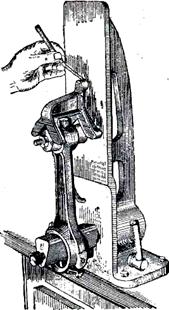

Рисунок 6 - Проверка шатуна на прямолинейность
Проверка шатуна на прямолинейность проводится следующим образом:
а) вставить в верхнюю головку шатуна конусный палец и затянуть его ключом;
б) надеть нижнюю головку шатуна на разжимной палец прибора и закрепить шатун в вертикальном положении;
в) поставить на конусный палец контрольную призму так, чтобы проверочные штыри, хотя бы один, вошли в соприкосновение с плитой прибора;
г) при погнутости шатуна верхний проверочный штырь или нижний, один или оба, не будет касаться плиты. В этом случае замерить щупом величину просвета и результат записать в журнал;
д) если величина просвета окажется больше нормы, то шатун следует с прибора снять и выправить на приспособлении, рисунок 7;
е) вторично проверить шатун на приборе и в случае необходимости правку продолжить.
Рисунок 7 - Исправление изгиба шатуна
Проверить шатун на скручивание производится следующим образом:
а) проверить одновременность касания плиты прибора обоими нижними проверочными штырями и, если будет обнаружен просвет у одного из них, щупом за одного из них, щупом замерить его величину и результат записать в журнал;
б) если величина просвета больше нормы, то, не снимая шатун с прибора, выправить его приспособлением, рисунок 8;
в) вторично проверить шатун и в случае необходимости правку продолжить.
По окончании правки вынуть из верхней головки шатуна конусный палец.
Рисунок 8 - Исправление скрученного шатуна
Проверка шатуна на двойной изгиб производится следующим образом:
а) установить и укрепить винтом шатун на раздвижном пальце прибора в вертикальном положении;
б) подвести ограничитель 4 к нижней головке шатуна и закрепить его винтом;
в) замерить глубиномером расстояние между наружным торцом верхней головки шатуна и проверочной плитой;
г) снять шатун с прибора, повернуть вокруг его оси на 180° и снова укрепить на разжимном пальце прибора так, чтобы нижняя головка вошла в соприкосновение с ограничителем;
д) вторично замерить зазор между наружным торцом верхней головки шатуна и плитой;
е) если разница в двух измерениях окажется более 1 мм, то выправить шатун на гидравлическом прессе, после чего вторично проверить на двойной изгиб; по окончании работы снять шатун с прибора.
1- микрометрический глубиномер; 2 - раздвижной палец; 3 - винт; 4 ограничитель; 5- стопорный винт ограничителя.
Рисунок 9 - Проверка шатуна на двойной изгиб
2.4 Расчет конструкции
2.4.1 Расчет болта на прочность
В нашем приспособлении наиболее слабым и уязвимым местом является резьбовое соединение, которое осуществляется резьбовыми крепежными деталями – болтом и гайкой. В данном случае применяется крепежная резьба диаметром 8 миллиметров шагом резьбы 1,5 или 2 миллиметра, обеспечивающая необходимую прочность соединения.
Подавляющее большинство болтов работает со значительной предварительной затяжкой. В результате затяжки болта в его поперечном сечении возникают продольная сила и крутящий момент. Таким образом, стержень болта испытывает растяжение и кручение. Резьба болта подвергается срезу, изгибу и смятию.
При стандартизации резьбовых изделий устанавливают высоту головок болтов и гаек, исходя из равнопрочности их со стержнем болта по резьбе. Поэтому для стандартных крепежных изделий, работающих при статических нагрузках, можно ограничиться расчетом по основному критерию работоспособности – прочности стержня болта при совместном действии растяжения и кручения.
Расчетную площадь, Sр, м2, болта, работающего на растяжение или растяжение и скручивание, принимают по расчетному сечению диаметром dр ≈ d – 0,9Р. Болт рассчитывают только на растяжение, а влияние кручения, возникающего при затяжке, учитывают коэффициентом, kзат, значение которого зависит от соотношения параметров резьбы d1, d2, ψ и приведенного угла трения ρ/.
При расчетах для метрической резьбы можно принимать kзат=1,3.
В нашем случае болт поставлен в отверстие с зазором и затянут так, чтобы сила трения, возникающая между поверхностями поверочной плиты, шатуна и крепежной пластины, обеспечивала нормальную работу соединения без относительного смещения деталей.
