Моделирование системы работы с договорами покупателей

Таблица 14 – Договор

Таблица «Договор» содержит данные о договорах, с которыми работает менеджер. Таблица «Договор» связана с таблицей «Контрагент» по наименованию контрагента и по ФИО руководителя контрагента.

Таблица 15 –Товар

Таблица 16 –Спецификация

Таблица 17 – Элемент Спецификации

Таблица «Спецификация» включает в себя кроме своих атрибутов следующие: из таблицы «Договор» номер и дату договора, наименование и ФИО руководителя контрагента.

Таблица «Элемент спецификации» существует как промежуточная между таблицами «Товар» и «Спецификация». Эта таблица служит для отображения товара в спецификации.

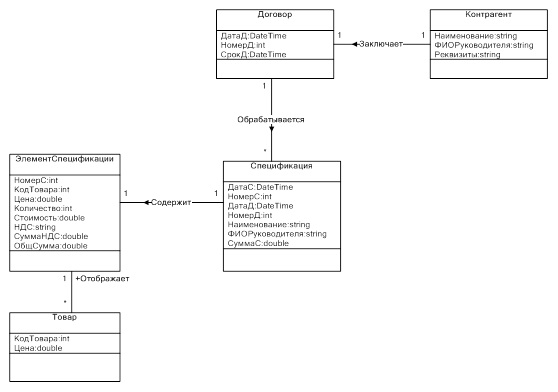

Таким образом, структура БД будет выглядеть, как показано на рисунке 13.

Рисунок 13 – Структура БД «AWM»

5 Модель реализации

Для разработки системы было использовано CASE-средство, применение которого не только сокращает время проектирования, но и значительно облегчает, как сам процесс, так и его документирование, и внесение изменений в новые версии программного продукта.

Анализ рынка CASE-средств и их возможностей позволил выбрать CASE-средство – CASEBERRY.

CASEBERRY базируется на технологии .NET Framework фирмы Microsoft, которая предоставляет принципиально новый подход к разработке пользовательских приложений. Основным принципом разработки распределенных приложений с помощью .NET Framework является логическое разбиение приложения на три слоя – представления, бизнес-логики, доступа к данным и их хранения.

Один из основных языков программирования платформы .NET - С#, который имеет доступ к общеязыковой исполняющей среде (CLR), предоставляемой библиотекой программ .NET Framework.

Именно С# был использован для преобразования разработанной модели в исходный код (Приложение В).

Реализация классов происходила в следующем порядке: первыи был реализован класс Контрагент, затем Товар, после Договор, ЭлементСпецификации и в последнюю очередь класс Спецификация.

Генерация кода во многом определяется диаграммами классов и диаграммами взаимодействия, разработанными ранее на стадии проектирования, и основывается на принципах их отображения в исходный код.

Основной смысл приведенного примера заключается в том, что существует относительно простой способ преобразования артефактов проектирования в "скелет" (шаблон) программного кода.

Заключение

ООО «С» заключает большое количество договоров с другими организациями. В настоящее время подготовка договоров и операции после заключения договора производятся без использования какой-либо единой системы документооборота. С ростом числа заключаемых договоров такой механизм становится неэффективным и порождает ошибки.

Предлагаемое решение – автоматизированная система «AWM», предназначенная для АРМ менеджера по сбыту.

Преимуществами данной системы является следующее:

- процесс обработки договора и связанные с этим процессом работы стали более управляемыми и контролируемыми, сократилось количество ошибок и задержек;
