Моделирование системы работы с договорами покупателей

Задачи уровня пользователя

Пользователи (и внешние системы) используют данную систему в следующих целях:

- Менеджер производит сбор первичной информации, ведет карточку договора, создает спецификацию и счет, проводит пролонгацию договора;

- Системный администратор управляет безопасностью системы;

- Система управления сбытом контролирует исполнение договора.

- Начальни

к следит за исполнением каждого договора.

Таблица 10 - Основные задачи высокого уровня и проблемы заинтересованных лиц

Обзор

Перспективы продукта

Система «AWM» обычно будет устанавливаться в отделе МТС и С фирмы ООО «С». Система будет обслуживать пользователей и взаимодействовать с другими системами, как показано на рисунке 4.

Контекстные диаграммы можно строить в различных форматах с разной степенью детализации, но все они отражают взаимодействие внешних исполнителей с системой.

Преимущества системы

Подобно перечню исполнителей и их задач, в этой таблице указаны задачи, их решения и преимущества, однако на более высоком уровне, чем при описании прецедентов.

В таблице 11 описывается основное значение и отличительные свойства продукта.

Таблица 11 – Основное значение и отличительные свойства «AWM»

Рисунок 4 - Контекстная диаграмма «AWM»

Основные свойства системы

Как было упомянуто выше, свойства системы описываются сжато путем перечисления основных функций: создание и ведение БД; оформление сделки; системное администрирование и управление безопасностью системы и т.д; автоматический переход в автономный режим работы при выходе из строя внешних систем.

Другие требования и ограничения

Ограничения для процесса проектирования, удобства использования, надежности, производительности, перечень документации и т.д. описаны в дополнительной спецификации и модели прецедентов.

Словарь терминов

Таблица 12 – Словарь терминов

2 Модель предметной области

Идентификация классов понятий или концептуальных классов – составная часть исследования предметной области. Модели предметной области на языке UML строятся в форме диаграмм классов.

Нашей задачей является создание модели предметной области, отражающей важные понятия рассматриваемой предметной области. В данном случае речь идет о понятиях, связанных с прецедентом Создание спецификации.

Основная задача – идентифицировать концептуальные классы, связанные с разрабатываемым сценарием.

Приступая к созданию модели предметной области, целесообразно составить список кандидатов на роль концептуальных классов. На рисунке 5 представлены кандидаты на роль концептуальных классов.

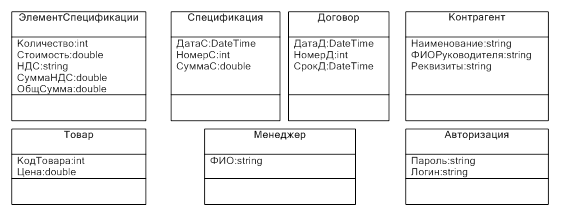

Рисунок 5 – Кандидаты на роль концептуальных классов

В процессе разработки модели предметной области необходимо идентифицировать связи (ассоциации) между концептуальными классами, удовлетворяющие информационным требованиям разрабатываемых на текущей итерации сценариев, а также выделить те из них, которые способствуют лучшему пониманию модели предметной области.

После добавления ассоциаций и атрибутов предметная область будет выглядеть, как показано на рисунке 6.

3 Модель проектирования

3.1 Диаграмма взаимодействия

Диаграмма сотрудничества представляет альтернативный способ описания взаимодействия объектов и акцентирует внимание в первую очередь на организации объектов. Сообщения между объектами обозначаются стрелками, однако, их временная последовательность определяется нумерацией стрелок.

Создадим реализацию прецедента Создание спецификации - построим диаграмму взаимодействия (рисунок 7).
