Моделирование системы работы с договорами покупателей

Рисунок 7 – Диаграмма взаимодействия

3.2 Диаграмма последовательностей и кооперации

Термин "диаграмма взаимодействия" используется в качестве общего названия для следующих конкретных типов диаграмм, которые могут использоваться для иллюстрации обмена сообщениями: Диаграммы кооперации (рисунок 8), Диа

граммы последовательностей (рисунок 9)

Чтобы подчеркнуть свободу разработчиков при выборе артефактов проектирования, будут использованы оба типа диаграмм.

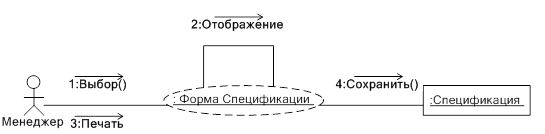

Рисунок 8 – Диаграмма кооперации

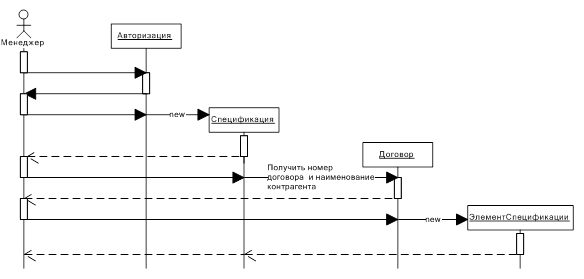

Рисунок 9 – Диаграмма последовательностей

Теперь необходимо подключить уровень интерфейса пользователя к уровню предметной области, это важно для реализации логики предметной области ( рисунках 10, 11).

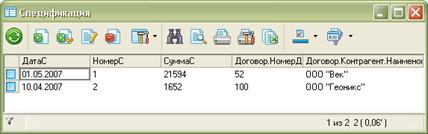

Нажимает кнопку

Уровень пользовательского интерфейса

Уровень предметной области

:Specifikacia

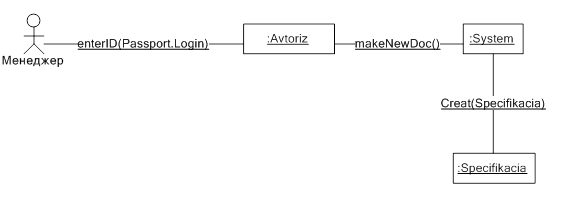

Рисунок 10 – Взаимодействие уровней пользовательского интерфейса и предметной области для события makeNewDoc()

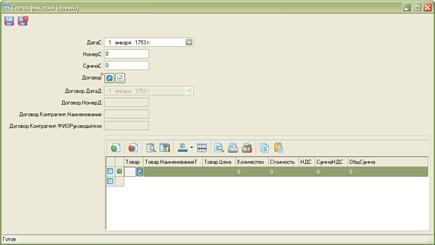

Уровень пользовательского интерфейса

actionPerformed ()

enterProduct ()

Уровень предметной области

Рисунок 11 – Взаимодействие уровней пользовательского интерфейса и предметной области для событий enterNomerContract () и enterProduct ()

3.3 Диаграммапрограммныхклассов

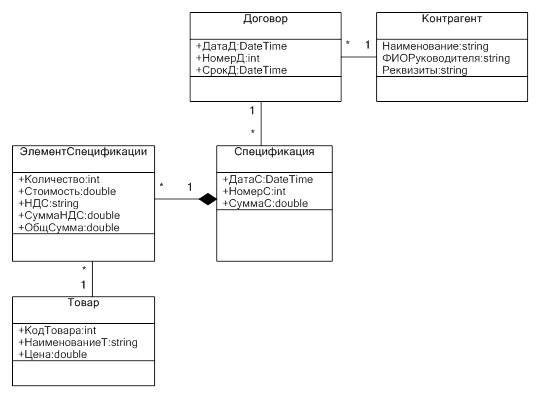

Рисунок 12 – Диаграмма программных классов

4 Модель данных

Простота и эффективность баз данных на основе реляционной модели по–прежнему обуславливает из доминирующее положение в программных приложениях. В настоящее время считается нормой использование реляционных БД в объектно-ориентированных программах. Судя по всему, это устойчивая и долгосрочная тенденция.

Реляционная БД состоит из двумерных таблиц. В таблицах хранятся различные данные.

Реализованная БД состоит из 5 таблиц (таблицы 13 - 17), которые связаны между собой и включают атрибуты связанной таблицы.

Таблица 13 – Контрагент
