makeNewDoc()

Доступ к системе

enterID (Passport, Login)

: Менеджер

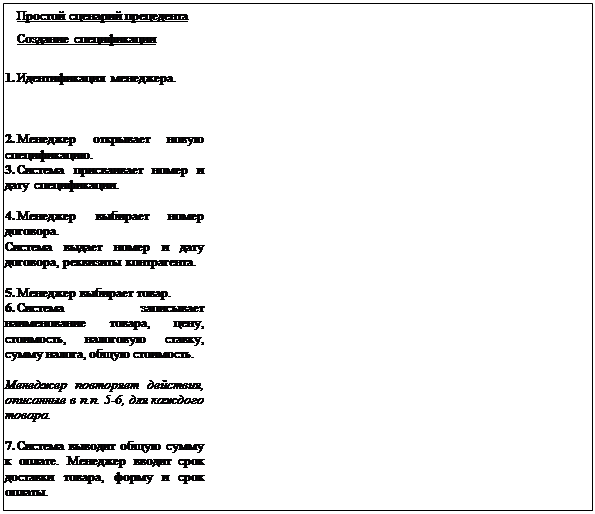

Пример, приведенный на рисунке 3, соответствует основному успешному сценарию прецедента Создание спецификации.

Рисунок 3 – Диаграмма последовательностей для успешного сценария

Описания Системных операций (system operation contract) описывают детальное поведение системы в терминах изменения состояния объектов модели предметной области после выполнения системных операций.

Системные операции для контрольного прецедента представлены в таблицах 4 – 8.

Таблица 4 – Описание операции enterID (Passport, Login)

Операция	enterID (Passport, Login)
Ссылки	Прецедент: Создание спецификации
Предусловия	Отсутствует
Постусловия	Идентификация менеджера

Таблица 5 – Описание операции makeNewDoc()

Операция	makeNewDoc()
Ссылки	Прецедент: Создание спецификации
Предусловия	Менеджер идентифицирован
Постусловия	Создан экземпляр класса Спецификация

Таблица 6 – Описание операции enterNomerContract ()

Операция	enterNomerContract ()
Ссылки	Прецедент: Создание спецификации
Предусловия	Создан экземпляр класса Спецификация
Постусловия	Создана новая строка в экземпляре класса Спецификация

Таблица 7– Описание операции enterProduct ()

Операция	enterProduct ()
Ссылки	Прецедент: Создание спецификации
Предусловия	Создан экземпляр класса Спецификация
Постусловия	Создана новая строка в экземпляре класса Спецификация

Таблица 8 – Описание операции enterDateProduct()

Операция	enterDateProduct()
Ссылки	Прецедент: Создание спецификации
Предусловия	Создан экземпляр класса Спецификация
Постусловия	Создана новая строка в экземпляре класса Спецификация
