Разработка месторождения кварцевого порфира

Параметрами дороги являются: ширина части, радиус закруглений, уклон в продольном и поперечном направлениях, на виражах, наименьшее растояние видимости поверхности дороги и автомобиля.

При однополосном движении ширина дороги при движении БелАЗ-540 - 5,5-6,0 м; БелАЗ-548 - 5,8-6,6 м; БелАЗ-549 - 8-9,8 м; БелАЗ-7519 - 8,3-10,6 м; БелАЗ-7521 - 10,4-12,8 м.

Поперечный уклон автодороги опред

еляется типом дорожного покрытия, шириной, водопроницаемостью, скоростью движения и составляет 20-40 %0.

Продольный уклон временных дорог принимается в пределах 60—80 °/оо. При движении в карьерах тягачей с прицепами и полуприцепами подъем не должен превышать 60 °/оо.

Радиус горизонтальных кривых автодорог в значительной степени влияет на скорость движения и устойчивость автомобиля при движении на кривых участках дороги.

Проезжая часть полустационарных и стационарных дорог имеет дорожную одежду из нескольких конструктивных слоев.

Щебеночные и гравийные одежды удовлетворительно работают при укладке сверху покрытий из щебня и гравия, обработанных черными вяжущими, предохраняющими дорожную одежду от разрушении и предотвращающими образование пыли.

Проезжая часть автомобильных дорог на транспортных бермах борта карьера ограждается у призмы обрушения предохранительными сооружениями в виде ориентирующего или удерживающего породного вала или отклоняющего анкерного железобетонного сооружения. Для их размещения предусматривается полоса в первом случае 3-4 м, во втором - 6—10 м, в третьем — 1—3 м.

Со стороны откоса борта карьера предусматривается площадка для сбора осыпей (0,5 м) и водоотводная канава (0,5 м). Обочины с обоих бортов проезжей части дороги на берме принимаются от 0,5 до 1,5 м.

Временные дороги не имеют нижнего строения и мощного покрытия. В карьере и на отвалах их прокладывают бульдозерами с подсыпкой щебенкой из рыхлых пород со слабой несущей способностью толщиной 30 см, на плотных и полускальных породах— 25 см, на скальных породах - 20 см с уплотнением виброкатками.

На временных дорогах (а также при устройстве дорог в холодное время года и на неустойчивых грунтах) целесообразно устройство железобетонных покрытий (сплошных или колейных).

Главные откаточные дороги с покрытием:

бетонным, асфальтобетонным, гудронизированным,

брусчаткой . 15-20

гравийным . 5—30

щебеночным . . 30-45

Забойные и отвальные дорожные грунтовые проезды:

укатанные в забоях . 50—80

укатанные на отвалах . до 150

неукатанные . 250—300

Безопасное расстояние между движущимися автомобилями определяется расстоянием видимости не менее 50 м.

Автотранспортные средства на карьерах в настоящее время представлены автосамосвалами грузоподъемностью от 12 до 180 т отечественного производства и 110-250 т производства фирм США, Канады, Великобритании. Японии, Швеции и Германии.

Основным направлением совершенствования автомобильного ; транспорта является увеличение его грузоподъёмности и надежности ; работы, уменьшение выброса в атмосферу вредных компонентов выхлопных газов.

6.8 Транспортирование горной массы подъемниками

Подъемник — это один из видов транспорта, который обеспечивает подъем горной массы по кратчайшему расстоянию. Распространены подъемники канатные — скиповые, клетевые, канатно-автомобнльные, самоходные (рисунок 6.4).

Рисунок 6.4- Схемы подъёмников: а - скиповой, б - канатная подвеска скипов; в- клетьевой; г - канатно-автомо- бильный; 1-4 - конструкции подвески скипа

Скипы применяются для подъема горной массы с глубоких горизонтов карьеров с равнинной поверхностью или спуска ее с рабочих горизонтов до господствующей поверхности.

Скорость движения скипов достигает 8,5 м/с. Трасса скипа прямолинейная под любым углом (до 90°) при расположении ее в вертикальном стволе, что обеспечивает доставку горной массы по кратчайшему расстоянию.

Клетьевые подъемники применяются для подъема транспортных сосудов — железнодорожных вагонов или самосвалов на специальных платформах. Подъем и спуск клетьевыми подъемниками производится с конечных станций или промежуточных горизонтов.

Канатно-автомобильный подъемник обеспечивает подъем горной массы автосамосвалов по трассе с подъемом 20-30° без перегрузки.

Самоходный скиповой подъемник оборудуется на гусеничном ходу и представляет собой устройство с двумя емкостями, которые попеременно поднимаются лебедкой по наклонной раме. Он используется для передачи горной массы с горизонта на горизонт при цикличном забойном транспорте.

6.9 Гравитационная доставка горной массы на карьерах

Рудоскат (рисунок 6.5) представляет собой траншею, проложенную по откосу косогора под углом более 35°. Глубина траншеи зависит от рельефа поверхности косогора. Ширина траншеи определяется количеством одновременно разгружающихся автосамосвалов или погрузчиков на разгрузочной площадке. Дно траншеи в слабых породах футеруется металлом. В нижней части траншеи сооружается накопительная площадка или бункер, из которого производится загрузка руды в средства внешнего транспорта.

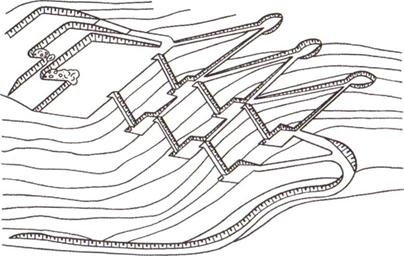

Рисунок 6.5- Ступенчатый рудоскат для доставки руды с нагорного карьера

6.10 Доставка горной массы из карьера грузоподъемными устройствами

На карьерах строительных материалов для доставки блочного камни из карьера применяются грузоподъемные устройства в виде кабель-кранов, деррик-кранов и автомобильных кранов на пневмо- и гусеничном ходу.

Кабель-кран состоит из двух башен на рельсовом или гусеничном ходу, располагаемых на бортах карьера с системой несущих, подъемных и тяговых канатов. Расстояние между башнями достигает 1км, грузоподъемность около 100 т. Отделенный от массива блок камня поднимается краном из карьера и грузится в средства транспорта.

Деррик-кран представляет собой подъемную конструкцию на поворотном основании, располагается на борту или в карьере на промежуточном горизонте. Поднимаемые блоки грузятся непосредственно в средства транспорта или передаются для подъема выше расположенному деррик-крану.

Автомобильные и гусеничные краны располагаются непосредственно в карьере на рабочем горизонте и производят погрузку каменных блоков в средства транспорта. При использовании нескольких кранов возможна каскадная подача каменных блоков из карьера на поверхность, как и деррик-кранами. Грузоподъемность современных автомобильных кранов достигает 800 т, максимальная высота подъема 165 м. В таблице 6.1 представлен комбинированный транспорт, используемый на карьерах.

Таблица 6.1- Комбинированный транспорт

Забойная часть

Подъём или спуск карьера

Перевозка на поверхность

Автопогрузчик

Троллейвоз

Автотранспорт

Автосамосвалы

Автоподъёмник

Железнодорожный транспорт

Контейнеровозы

Железнодорожный транспорт

Конвейерный транспорт



Конвейерный подъёмник

Гидротранспорт



Скиповой подъёмник

Пневмоконтейнерный транспорт



Грузоподъёмный (контейнеровоз)

Канатная дорога



Гравитационный (по рудоспускам)
