Расчет динамического фактора тормозных и топливно-экономических характеристик автомобиля

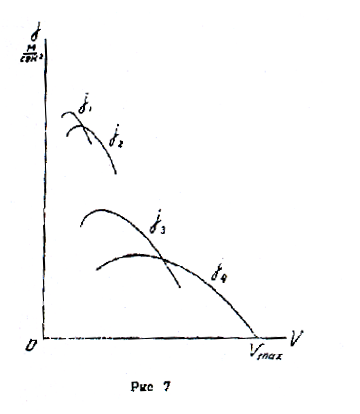

Примерный характер кривых график j=f(V) производится на рис.7. У грузовых автомобилей из-за влияния коэффициента δ может быть j1>j2.
5. График времени разгона очень наглядно характеризует приемистость автомобиля.
Из курса теории известно, что время разгона автомобиля при изменении скорости от V1 доV2

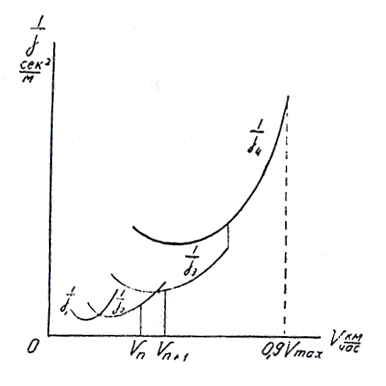

Это интегральное уравнение решают графически, для чего строят вспомогательный график величин обратных ускорениям (рис.8).
Задаются масштабом шкал и V на этом вспомогательном графике.
Например: масштаб; 0,1=1мм; тогда m2=0,1 масштаб V; ; тогда .
В итоге общий масштаб времени
Задаваясь на вспомогательном графике пределами приращения скорости , определяют величину Fn каждой элементарной площади, ограниченной кривыми в пределах приращений скорости. Умножая эту площадь на масштаб времени определяют время разгона
Tn=m1m2Fn,
соответствующее приращению скорости от Vn до Vn+1. Разбивая всю площадь на достаточно большое (не менее 10) число площадок, получают ряд значений Т, которое сводят в таблицу 6.
Vn+1-Vn Км/час |
Fn мм2 |
T соотв. Fn сек. |
Т от начала разг. сек соотв. |
2 |
59 |
0,14 |
4.48 |
2,2 |
70 |
1,95 |
4.48 |
2,3 |
86 |
2,39 |
4.48 |
Примечание: время разгона определяют до скорости
Vk=0,9Vmax, т. к. при =

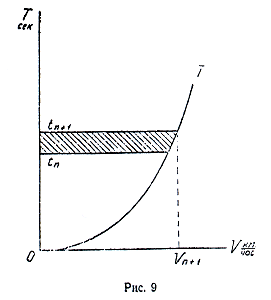

По данным табл.6 строят график времени разгона Т=f(V)
7. График пути разгона S=f(V), также как и график Т=f(V), служит для характеристики приемистости автомобиля. Методика его построения подобна предыдущей.
Путь разгона
.
Это интегральное уравнение также можно решить графически. Для этого, в качестве вспомогательного, используют график времени разгона
T=f (V).
Площадь, ограниченную кривой, разбивают на ряд элементарных площадок с ординатами dt.
Так же задаются масштабы шкал.
Масштаб времени разгона m3.
Масштаб скорости m2.
Определяют масштаб пути разгона, как произведение масштабов
Так, если масштаб Т, 1сек=1мм, то m3=1;
масштаб V, , то
а масштаб S,
Определяя величину каждой элементарной площади F’n и помножая ее на масштаб пути, получают путь автомобиля, проходимый им за время приращения времени dt.
.
Tn+1 – Tn сек |
Fn ' мм2 |
Sn соотв. Fn' |
S соответств.
|
0,856 |
25,69 |
24,56 |
55,69 |
0,952 |
24,36 |
23,55 |
215,56 |
0,557 |
27,18 |
16,55 |
237,66 |

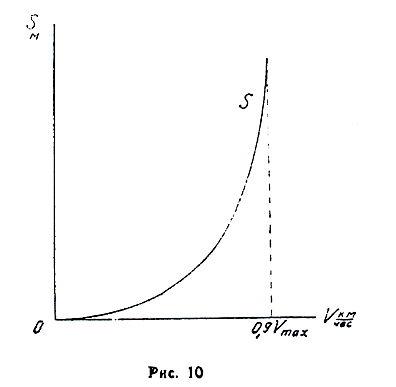

А по данным таблицы строят график пути разгона автомобиля (рис.10).
В заключение следует отметить, что все графики расчета точны лишь относительно. Более точно графики могут быть построены по результатам дорожных испытаний автомобиля.
Часть III.
Топливно-экономический расчет автомобиля включает построение двух графиков:
графика экономической характеристики автомобильного двигателя g=f(V);
графика экономической характеристики автомобиля GN=f(V)
