Технология, организация и планирование портовых перегрузочных работ

Глава 3

ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ДЛЯ ПЕРЕГРУЗОЧНЫХ РАБОТ.

15. КЛАССИФИКАЦИЯ И ТРЕБОВАНИЯ

К ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКЕ

Технологическую оснастку разделяют на грузозахватные устройства к перегрузочным машинам, ручной инструмент и вспомогательные технологические приспособления.

Грузозахватные устройства составляют основную часть технологической оснастки

. К грузозахватным устройствам относят навешиваемые на подъемно-транспортные машины приспособления и механизмы, с помощью которых осуществляется захват (застропка), удержание в процессе перемещения и освобождение (отстропка) груза. По сложности и связанным с этим особенностям технической эксплуатации их подразделяют на грузозахватные приспособления и грузозахватные механизмы. К ГЗП относят простые по конструкции устройства, при использовании которых захват и освобождение груза осуществляются с участием стропальщика либо автоматически, но без электро- или гидропривода с зубчатыми и другими передачами (стропы, крюки и др.). ГЗМ — это относительно сложные по конструкции устройства, при использовании которых захват и освобождение груза производятся автоматически или с управлением из кабины машины. ГЗМ имеют электрический, гидравлический или другой привод и передачу (грейферы, грузоподъемные электромагниты и др.).

Грузозахватные устройства делят на крановые ГЗУ и ГЗУ к погрузчикам. Крановые, в большинстве своем, имеют гибкую систему подвеса к перегрузочной машине. ГЗУ к погрузчикам, как правило, жестко крепятся к каретке грузоподъемника. В практике широко распространены крановые ГЗУ с ручной застропкой и отстропкой, автоматические и полуавтоматические, а также управляемые из кабины крановщика. ГЗУ к погрузчикам, как правило, не требуют ручной застропки и отстропки. Они действуют автоматически либо управляются водителем с его рабочего места.

Грузозахватные устройства, которые различают не только по сложности конструкции, степени автоматизации операций по застропке и отстропке, приспособленности к применению на машинах того или иного типа и способа крепления к машине, классифицируют еще по назначению, принципу действия, роду привода, способу управления и ряду других признаков. Одним из таких признаков является количество одновременно навешиваемых и используемых захватов. Каждое грузозахватное устройство состоит из подвески (у ГЗУ к погрузчикам — снование) и захватов (одного или нескольких). Захватом называется основная часть ГЗУ, выполняющая функцию по зацепке, удержанию и освобождению груза. Подвеской (основанием у ГЗУ к погрузчикам) называется часть ГЗУ, предназначенная для присоединения одного или нескольких захватов к крюку крана (каретке грузоподъемника). ГЗУ, в состав которых входит один захват, называются одинарными, а ГЗУ, включающие несколько захватов, — групповыми.

Рабочая часть захвата, вступающая в непосредственный контакт с грузом, называется захватным органом. Тип захватного органа также является одним из признаков классификации ГЗУ.

К конструкции технологической оснастки предъявляется целый ряд требований. Так ГЗУ должны осуществлять следующее: быстро, легко и надежно захватывать и освобождать груз либо создавать условия для удобной застропки и отстропки; надежно удерживать груз в процессе перемещения; не повреждать груз; создавать условия для обеспечения высокой производительности и оптимальной механизации и автоматизации технологических операций и их элементов; обеспечивать безопасные условия труда рабочих; наилучшим образом использовать грузоподъемность машины. Кроме того, должны быть легкими, небольшими по размерам, простыми по конструкции и в управлении; иметь достаточную работоспособность (т. е. безотказно срабатывать) и долговечность; по возможности легко сменяться и обладать рациональной универсальностью (для различных грузов).

Ручной инструмент — молотки, кувалды, ломики, укрутки, ключи гаечные, лапки для мешков, крюки для кип, ножницы для троса и проволоки и другое — используют на грузовых и связанных с ними вспомогательных работах. Ручной инструмент должен быть легким, удобным и безопасным в обращении; не повреждать груз; отвечать эстетическим требованиям и обладать рациональной долговечностью.

Вспомогательные технологические приспособления — это канифас-блоки и струбцины к ним, багры, оттяжки и шкентели, круги поворотные для пакетов, столы-рампы, грузовые столы, мостики для въезда погрузчиков в вагоны и контейнеры и т. д. К конструкции вспомогательных технологических приспособлений предъявляются следующие требования: надежность, работоспособность, долговечность, простота конструкции, минимальная масса и габаритные размеры, удобство и безопасность в обращении, обеспечение сохранности груза.

В современных портах наиболее многочисленным представителем технологической оснастки являются крановые грузозахватные приспособления.

Кроме технологической оснастки на грузовых районах используют хозяйственный инвентарь (спецодежду, огнетушители, метелки, лопаты, контейнеры для мусора и т. д.), приспособления безопасности (каски, монтажные пояса, лестницы для подъема на штабели груза, полувагоны и автомашины; знаки безопасности и др.), а также крепежные и сепарационные приспособления и материалы (талрепы, тросовые зажимы, проволоку, тросе, доски, брусья, клинья и т. д.).

16. СЪЕМНЫЕ КРАНОВЫЕ ГРУЗОЗАХВАТНЫЕ ПРИСПОСОБЛЕНИЯ.

Крановые грузозахватные приспособления называют съемными, так как их навешивают на крюк крана, легко снимают и эксплуатируют без закрепления за конкретным краном.

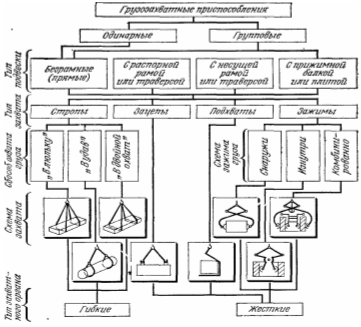

Рис. 9. Классификация крановых грузозахватных приспособлений

Классификация крановых ГЗП приведена на рис. 9. Простейшими из них являются стропы из стальных, растительных и синтетических канатов и лент, а также цепей.

Стропы применяют одноветьевые и многоветьевые (рис. 10), концевые и кольцевые. Изготовление огонов концевых стропов и соединение концов каната при изготовлении кольцевых стропов можно производить заплеткой или другими способами.

Стропы для подъема груза подбирают по грузоподъемности и размерам. При симметричной застропке соответствие по грузоподъемности в общем случае можно определить по формуле:

(Rp \ G) n cos a > К, (19)

Где: Rp -разрывное усилие каната в целом, Н;

G - вес груза, Н;

n - число ветвей стропов при данном способе застропки;

a -угол наклона ветви стропа к вертикали:

К - коэффициент запаса прочности.

При расчете стропов общего назначения, имеющих несколько ветвей, принимают a = 45°, для стропов целевого назначения, предназначенных для подъема определенного груза, берут фактический угол. Коэффициент (К) принимают равным 5 для цепей, 6 для стальных и 8 для растительных канатов. Конструкция многоветвевых стропов и способ захвата ими груза должны обеспечивать равномерное натяжение всех ветвей.

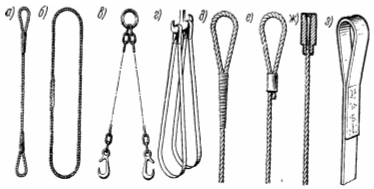

Рис.10. Типы стропов и способы изготовления их огонов.
