Технология, организация и планирование портовых перегрузочных работ

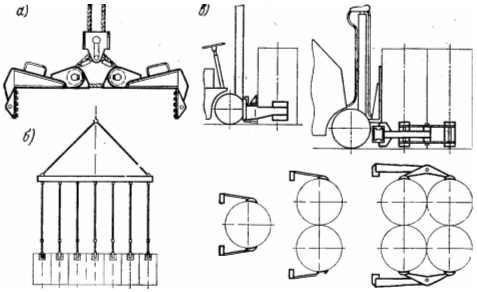

Рис. 39 Перегрузка рулонов бумаги:

а - крановыми захватами ЗКР; б - подвеска с захватами, в - погрузчиками с боковыми гидравлическими захватами для рулонов

Перспективы совершенствования технологии перегрузки бочковых грузов связаны: с улучшением конструкции грузовых помещений судов; с применением судов с открытыми т

рюмами; с решением вопросов о размещении бочек, транспортируемых горизонтально (только вдоль вагона), и о расположении сепарации между ярусами бочек, транспортируемых вертикально (только поперек вагона); с расширением применения погрузчиков со счетверенными захватами типа 3МБ - 1 (имеющими гидропривод раздвижения, обеспечивающий проезд через дверь вагона с расположением бочек в плане 2Х2 и штабелирование при развернутых в линию бочках) и главное — с повсеместной организацией перевозки бочковых грузов групп Б, Г и Д только пакетами на поддонах.

35. БУМАГА И КАРТОН В РУЛОНАХ, КАБЕЛЬ И ТРОС В БАРАБАНАХ

Бумагу и картон в рулонах, масса которых от 0,3 до 2т, диаметр от 750 до 1200 мм, высота от 400 до 2000 мм, хранят и перегружают, как правило, в вертикальном положении. Кантовку на образующую применяют только в случае некратности высоты грузовых помещений судов, вагонов и контейнеров высоте рулонов во избежание недоиспользования свободного пространства в верхней зоне под палубой (крышей).

Перегрузку кранами ведут, в основном, рычажно-полиспастными сжимающими захватами с гибким соединением рычагов тип ЗКР (рис. 39, а, б), которые можно использовать для подъем рулонов, как в вертикальном, так и в горизонтальном положение Погрузчики перегружают рулоны боковыми гидравлическими захватами по одному, по два или четыре в зависимости от размере и массы (рис. 39, в). Кантовку из вертикального положения в горизонтальное и наоборот производят специальными кантователя ми погрузчиков с боковыми гидрозахватами, имеющими разного размера лапы и колодки для удобства взятия и освобождения лежащего на образующей рулона. Ручное перемещение рулонов в портах должно быть исключено.

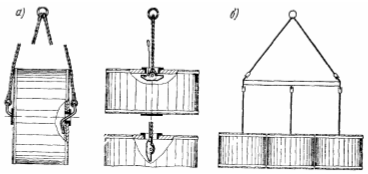

Рис 40 Крановые специальные захваты для барабанов кабеля.

а - для перегрузки в положении на образующую, б - для перегрузки в положении на торец

Разгрузку и загрузку судов ведут комбинированным способом: просвет люка — послойно, подпалубное пространство — стенкой на всю высоту. При недостаточной высоте подъема погрузчиков используют фальшпайолы. На складе рулоны штабелируют только вертикально погрузчиками. Разгрузку и загрузку вагонов осуществляют стенкой сразу на всю высоту даже при размещении верхнего яруса горизонтально. Укладывающиеся в образующую рулоны немедленно (до отъезда погрузчика) подклинивают. Внутри порта рулоны транспортируют на рол - трейлерах и полуприцепах в вертикальном положении.

При работе через тыловые склады для внутрипортового транспортирования в составе схем перегрузки добавляют тягач с тремя полуприцепами или две - три автомашины.

Таким образом, технологические процессы перегрузки бумаги и картона в рулонах достаточно эффективны. Совершенствование должно идти в направлении улучшения упаковки рулонов и конструкции захватов с целью повышения сохранности грузов, а также создания условий для применения на складах и судах более мощных, маневренных и, следовательно, более производительных машин.

Кабель и трос в барабанах, масса и размеры которых колеблются в широких пределах: от 200 кг до 3 т, длина (высота) от 300 до 1500 мм, диаметр от 500 до 2500мм, перегружают по технологии, имеющей много общего с технологией производства работ с рулонами. Транспортируют деревянные барабаны в двух положениях, т. е на образующей и на торце (но без изменения положения груза при перевозке и перегрузке, т.е. без кантовки), применяют боковые захваты к погрузчикам и рычажно-полиспастные зажимные крановые захваты с гибким соединением рычагов при достаточной прочности тары, подклинку при штабелировании в горизонтальном положении и др. Однако есть и существенные отличия.

Рычажно-полиспастные захваты используют для перемещения только малых барабанов в горизонтальном и вертикальном положении, если тара достаточно прочна. Это же относится и к боковым захватам погрузчиков. Остальные рулоны перегружаются погрузчиками на двухвилочных захватах и кранами с помощью стропов, специальных захватов для подъема в вертикальном или в горизонтальном положении (рис. 40). Применение специальных захватов также ограничивается прочностью тары.

Барабаны хранят на открытой складской площади, а перевозят в полувагонах.

Для усовершенствования технологии перегрузки барабанов необходима стандартизация тары, ограничение типоразмеров и оснащение всех грузовых мест унифицированными прочными центральными втулками, удобными для застропки.

36. ТЮКИ, СЛАБОСПРЕССОВАННЫЕ КИПЫ

И НЕУПАКОВАННЫЕ ТАРНО-ШТУЧНЫЕ ГРУЗЫ

В рассматриваемую группу входят: ковры, циновки, некоторые виды шерсти, хлопка и сизали, рубероид и пергамин, автопокрышки, удочки, аккумуляторы, некоторые металлоизделия (радиаторы парового отопления и др.), а также целый ряд других грузов, которые перевозят поштучно. Размеры и форма грузов самые разные. Масса одного места, как правило, не превышает 100 кг.

В настоящее время грузы этой группы при поштучном поступлении в порт и отправке из порта пакетируют в грузовых помещениях доставивших их транспортных средств для внутрипортовой перегрузки и хранения. Формируют и расформировывают пакеты в основном вручную; автопокрышки, слабоспрессованные шины и некоторые другие грузы при определенных размерах можно укладывать в пакеты и снимать с поддонов малогабаритными погрузчиками с боковыми гидравлическими захватами. Для пакетирования используют плоские поддоны размерами 1200Х 1600 или 1200Х1800 мм. Перегрузку сформированных пакетов осуществляют погрузчиками с двухвилочным захватом и кранами с помощью двухвилочного уравновешенного захвата (рис. 41, а) или подвески для поддонов (рис. 41, б). Для некоторых из рассматриваемых грузов целесообразно использовать ящичные или стоечные поддоны с целью создания условий для многоярусного штабелирования (рубероид, пергамин и др.).

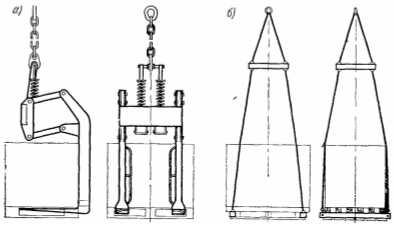

Рис 41 Застропка пакета на поддоне крановыми грузозахватными приспособлениями а - двухвилочный уравновешенный захват, б - подвеска с опорными балками

Все рассматриваемые грузы, как и мешки, коробки и бочковые группы Д, подлежат первоочередной пакетизации. Поштучное поступление в порты этих грузов не соответствует современным транспортным требованиям. Таким образом, перспектива развития технологии перевозки и перегрузки этих грузов — превращение их в пакеты во всех случаях, кроме контейнеризации по схеме «от двери до двери».

Несколько обособленное место в рассматриваемой группе занимает мороженое мясо в тушах и блоках — груз исключительно трудоемкий, требующий применения большого объема тяжелого ручного труда.
