Технология, организация и планирование портовых перегрузочных работ

Технология перегрузки стального проката и труб разных типов и размеров Принципиально отличается только применяемыми грузозахватными устройствами. От степени укрупнения грузов и эффективности ГЗУ и зависит, в основном, общая эффективность технологического процесса. Наиболее высокопроизводительным, универсальным и эффективным из ГЗУ для стального проката и труб являются грузоподъемные магниты, од

нако не во всех случаях их можно использовать из-за характера груза и обстоятельств изложенных в п. 17. Весьма эффективны специальные автоматические и управляемые захваты. В остальных случаях применяют различные специальные ГЗУ с ручной застройкой и ручной или автоматической отстропкой, используют и стальные стропы из троса или цепей.

Прибывающие в порты сухопутными видами транспорта и отправляющиеся морем слябы, листовой прокат в пачках и поштучно и трубы малого и среднего диаметра в пачках и поштучно выгружают из полувагонов краном со сдвоенными или строенными (в зависимости от длины) круглыми либо прямоугольными электромагнитами, механизмом управляемого поворота груза вокруг вертикальной оси и электрострахующим устройством и штабелируют на тыловом складе на деревянные подкладки (последние не укладывают между слоями). Подкладки до начала грузовых работ укладывает крановщик. Для погрузки на судно металл тем же краном с магнитами перемещают из штабеля на прикордонную передаточную площадку или грузят на внутрипортовое транспортное средство (тягач с трейлером, двух - или одноосным прицепом, полуприцепом или ролл - трейлером) и доставляют на причал. Здесь груз стропят к причальному крану специальными захватами (листовой металл в пачках, трубы среднего диаметра поштучно, сортовой прокат больших профилей поштучно) или стропами (листовая сталь поштучно, сортовой прокат и трубы в пачках) и опускают в грузовое помещение судна. Под палубу металл подают по наклонным слегам, затяжкой с помощью канифас - блоков или спаренно работающими погрузчиками с вилами. Прямой вариант работы и штабелирование на прикордонной территории не применяют, так как краном с магнитами при использовании имеющихся в портах механизмов поворота груза и страхующих устройств на судовых операциях работать нельзя.

Такая технология требует специализации склада, ограждения территории и специального оборудования кранов. Поэтому в портах, где пока не проведены соответствующие работы, перегружают металл в основном без применения магнитов.

Металл из вагонов выгружают краном с захватами (листовая сталь в пачках и поштучно, сортовой прокат, слябы и заготовки поштучно, трубы среднего диаметра поштучно) или стропами (сортовой прокат, рельсы и трубы в пачках) и укладывают на подкладках и прокладках между слоями. Для перегрузки листовой стали применяют специальную подвеску с захватами и прижимной балкой (см. рис. 18), которая надежно удерживает груз, несмотря на прогиб листов при подъеме. В случае поступления металла в полувагонах без прокладок между слоями производят предварительный подрыв одним стропом либо двумя захватами за одну сторону или за угол. Под приподнятую часть вставляют деревянные бруски или строп, груз опускают и перестрапливают. Подрыв — это ответственная операция, требующая повышенного внимания и осторожности для обеспечения безопасности труда.

При подъеме и опускании груза в полувагоны, а также после его застропки стропами и захватами рабочие должны находиться вне вагона, т. е. в течение каждого цикла крана им приходится входить и выходить из вагона (много раз в течение смены), что существенно повышает трудоемкость и утомляет людей.

Перегрузку прибывших морем металлогрузов производят по обратным технологическим схемам, которые имеют свою специфику: весьма широко (значительно больше, чем при загрузке судов) применяют прямой вариант работы; основную массу груза, проходящего через склад, штабелируют на прикордонной территории и на тыловые площади не передают; за редким исключением не используют автотранспорт для внутрипортового перемещения, и краны непосредственно передают груз друг другу через оперативную площадку; почти не применяют магниты, так как в тыловой зоне нет специализированных складов, а кордонную операцию нельзя осуществлять магнитами. Металл из подпалубного пространства погрузчиками почти не выгружают, поскольку суда поступают с послойной загрузкой отсеков, и разгружать их также приходится послойно (погрузчики используют только для листовой, стали, по которой они могут свободно ездить). Производительность технологической линии при разгрузке судов обычно на 8—15% ниже, чем при загрузке.

Специфическими особенностями отличается технология перегрузки труб большого диаметра и шпунта. На этих грузах магниты не применяют и внутрипортовые транспортные средства, как правило, не используют.

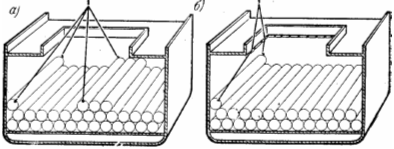

Трубы большого диаметра перевозят не только во внутренних помещениях судов, но на верхней палубе с укладкой в 5—7 ярусов. Выгрузку с верхней палубы на склад и погрузку со склада и с верхней палубы в полувагоны и на платформы производят кранами с помощью автоматических и управляемых захватов, из которых наиболее эффективен КЗТА - 101 (см. рис. 14). Согласно требованиям безопасности труда рабочим на штабелях более трех или пяти ярусов при П - образном штабеле находиться не допускается. При разгрузке трюмов и твиндеков применить автоматические захваты не представляется возможным. Поэтому на такой операции используют захваты с ручной застропкой, но после укладки трубы на складе или в вагоне крановщик изменением вылета и поворотом стрелы поочередно сбрасывает оба захвата без ручной отстропки. Такие же захваты применяют для выгрузки труб нижнего слоя из полувагонов, так как они не могут быть выгружены автоматическими захватами. Погрузку труб большого диаметра в подпалубное пространство судов ведут с помощью канифас - блоков или слегов, выгрузку осуществляют двумя способами: одновременной подтяжкой двух труб, если грузоподъемность крана позволяет поднимать одновременно две трубы (рис. 45, а), и опорой стропов, на которых подвешены захваты, о комингс люка (рис. 45, б). В последнем случае люки судов должны быть оборудованы по периметру специальными роликами, заменяющими канифас - блоки, либо вытяжку ведут с помощью захватов с промежуточными шкентелями, трущимися по комингсу, но с перестройкой труб на просвете люка другим комплектом захватов перед выносом груза из трюма.

Вместо автоматического захвата можно применять магниты, но при этом значительно хуже используется грузоподъемность крана и выигрыша это не дает.

Перегрузку труб диаметром 550—900 мм, масса которых не превышает 2,5 т (для них имеющиеся автоматические захваты, обеспечивающие подъем труб только по одной, не эффективны), ведут с применением ручных захватов. Штабелирование, осуществляют только на высоту, допущенную ПБТП, т.е. безопасную для нахождения людей на штабелях. Таким же образом перегружают трубы диаметром 900—1420 мм, но с полиэтиленовым покрытием, если краны не оборудованы механизмами управляемого поворота груза вокруг вертикальной оси.
