34. БОЧКОВЫЕ ГРУЗЫ

В бочках обычно транспортируют жидкие и сыпучие грузы (нефтемасла, краски, химикаты, каустическую соду и др.). С точки зрения технологии перегрузочных работ все бочки можно разделить на пять групп (в скобках указана транспортировка) А — с прочными упорами (горизонтально, т.е. в положении лежа на образующей цилиндрической поверхности); Б — со слабыми уторами (горизо

нтально); В — металлические с прочными стандартными буртиками (вертикально, в положении стоя на торце); Г— прочные деревянные (вертикально); Д — фанерные и синтетические барабаны, непрочные деревянные, металлические с нестандартными слабыми буртиками (последние вертикально).

К группе; Д целесообразно отнести бидоны, бутыли и прочие подобного типа грузы

Бочки группы А - транспортируют в горизонтальном положении. Это металлические достаточно прочные бочки с каустической содой, нефтепродуктами, соленостями, патокой и другими грузами, а также относительно прочные деревянные бочки с некоторыми грузами продовольственного характера. Масса одной бочки этой группы — от 200 до 500 кг; характерные размеры диаметр до 600 мм, длина 830 мм. Кранами эти бочки перегружают с помощью храпцов с застропкой за торцы, а погрузчиками — с помощью двух, трех - и четырехвилочных захватов (рис. 37).

При послойной выгрузке бочек из грузовых помещений судна их стропят храпцами и выносят на берег краном. На берегу бочки укладывают непосредственно в прикордонный штабель и отстрапливают или на причале их забирают складские погрузчики и штабелируют на тыловой площади.

При относительно небольших подпалубных пространствах предварительно подтягивают груз на просвет люка с последующей поправкой захватов перед подъемом. Если подпалубные пространства значительны, вначале разгружают просвет люка послойно, затем с помощью погрузчиков стенкой разбирают штабель в подпалубном пространстве. При погрузке судна работы во всех случаях организуют только таким способом. Ручные работы в трюмах применяют относительно редко, только в крайне неудобных для грузовых операций помещениях судов (при весьма большой глубине подпалубного пространства и если невозможно использовать погрузчики). Для погрузки в вагоны бочки на рампе захватывают вагонные погрузчики и штабелируют в вагонах вдоль их продольной оси, каждый последующий верхний ярус укладывается между бочками нижнего, т. е. количество бочек в ярусах чередуется четное, нечетное.

В крытом вагоне бочки, как правило, уложены поперек его, поэтому при разгрузке в порту их приходится вручную выкатывать по специально укладываемым двум доскам или по сепарационным доскам, уложенным в вагоне отправителем.

В полувагонах бочки размещают поперек продольной оси вагона без сепарации между слоями. На складах бочки также штабелируют без сепарации между слоями, но с надежной подклинкой нижнего яруса.

Таким образом, тяжелый ручной труд на перегрузке бочек группы А применяют в относительно небольшом объеме и для комплексной механизации перегрузочных процессов необходимо решить вопрос с отправителями о размещении бочек в крытых вагонах только вдоль продольной оси и отказаться от использования наиболее неудобных грузовых помещений судов устаревшей конструкции, произведя по возможности их реконструкцию.

Бочки группы Б перегружают, применяя в большом объеме тяжелый ручной труд. Практически полностью вручную выполняют начальные операции при разгрузке судов и вагонов и конечные операции при загрузке, а также складские работы. В таких бочках перевозят животные жиры, мед, солености, пасту, пульпу и часть винопродуктов. Масса бочек от 50 до 250 кг; характерные размеры: диаметр до 600 мм, длина 800 мм.

Для переноса груза краном применяют в основном сетки, которые стропятся четырехкрюковыми подвесками. Погрузчики транспортируют бочки на металлических листах. Накатывают груз на сетки и листы, а также скатывают вручную.

Бочки группы В значительно лучше приспособлены для комплексно - механизированной перегрузки. В таких бочках транспортируют латекс (жидкий каучук), кокосовое, касторовое и другие растительные масла, нефтепродукты, краски, парафин и прочие грузы. Масса бочек от 200 до 700 кг; характерные размеры: диаметр до 650 мм, высота 1100 мм.

Перегрузку кранами ведут с помощью однорычажных, кулачковых и реечных захватов, удерживающих бочки за буртик (рис. 38). Из них наиболее эффективен и распространен однорычажный захват (рис. 38, в). Его достоинства — удобство в обращении и минимальные затраты времени на застропку и отстропку. Кулачковый захват (рис. 38, б) — парный, поэтому требуется больше времени на застропку и отстропку, но он позволяет поднимать бочки из горизонтального положения с кантовкой и установкой в вертикальное, что очень важно для разгрузки подпалубных пространств судов, когда бочки при подтяжке (на небольшое расстояние) наклоняются. Потом их приходится опять выпрямлять либо кантовать вручную и выкатывать на просвет люка, затем стропить и поднимать с одновременной кантовкой краном. Реечные захваты применяют, если невозможно использовать однорычажные и кулачковые.

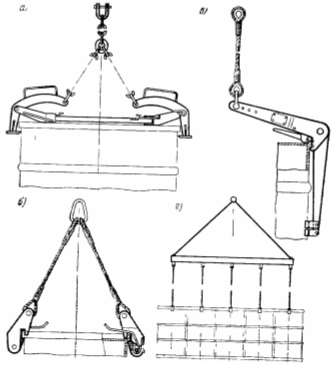

Рис. 38 Перегрузка бочек, транспортируемых вертикально, крановыми захватами: а - рычажным, б - кулачковым; в - однорычажным; г - групповым

Из судов выгрузку бочек ведут послойно кранами, погрузку — комбинированно, т. е. послойно загружают просвет люка, а подпалубное пространство — стенкой на всю высоту с помощью погрузчиков со сдвоенными механическими автоматическими захватами 3МБ - 1.

Погрузку вагонов ведут погрузчиками со сдвоенными захватами 3МБ - 1. Сепарацию между ярусами, как и на судне, укладывают поперек направлению подъезда погрузчиков к штабелю, который формируют в три яруса по торцам вагона с креплением у двери и в два яруса в дверном проеме. Аналогично производят выгрузку, если сепарация лежит поперек вагона. Когда сепарационные доски расположены отправителем вдоль вагона, бочки верхнего яруса кантуют вручную, выкатывают к дверному проему и опять ставятся вертикально. Далее их забирают погрузчики. Нижний ярус выгружают погрузчиками после полной выгрузки верхнего и уборки сепарации. На прикордонных складах бочки штабелируют и отгружают кранами. На тыловых складах их хранят пакетами на плоских поддонах, имеющих размеры 1200Х Х1600 или 1200Х1800 мм (последние предпочтительнее, так как обеспечивают большую устойчивость пакета).

Бочки группы Г приспособлены для транспортировки солёностей, рыбы, вина, ягод моченых и других грузов. Масса бочек от 200 до 600 кг; характерные размеры: диаметр до 600 мм, высота 900 мм.

Особенность технологии перегрузки заключается в том, что бочки хранятся на складе и перегружаются кранами только пакетами на плоских поддонах, а погрузчики — с помощью боковых гидрозахватов. Там, где нельзя использовать краны и погрузчики, бочки кантуют и перекатывают вручную, затем опять ставят в вертикальное положение. В этом случае бочки можно краном переносить с помощью храпцов.

Бочки группы Д (бочки, барабаны, бутылки и т.д.) можно перегружать кранами и погрузчиками только на поддонах или в ковшах. Более эффективно использовать поддоны, так как они дают возможность организовать пакетное хранение и тем самым механизировать складские работы. Судовые и вагонные операции осуществляют вручную. Размеры одного места грузов этой группы колеблются в очень широких пределах. Масса не превышает 80 кг.
