Технология, организация и планирование портовых перегрузочных работ

а — концевой одинарный строп; б — кольцевой строп; в — групповой концевой строп с крюками; з — два ленточных концевых стропа, д — огон стального стропа, изготовленный заплеткой с оклетневкой; е — огон стального стропа, изготовленный методом опрессовки втулкой из легких сплавов; ж — конец стального стропа с грушей; з — огон ленточного синтетического стропа, изготовленный сшивкой

При несиммет

ричной застропке стропы могут быть разными по прочности. Каждый строп подбирают по формуле:

Rp \ S > К, (20)

Где: S - натяжение в соответствующей ветви, Н.

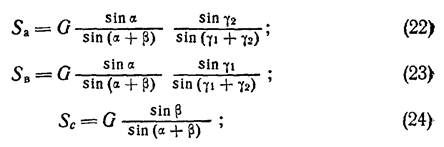

Натяжение в соответствующей ветви определяется из выражений для стропа:

двухветвевого:

трехветвевого

Четырехветвевого

Приведенные выражения для четырехветвевого стропа справедливы при выполнении условий о равномерной нагруженности ветвей попарно между собой, т.е. Sa = Sв и Sc = Sд. Это требует строгого соблюдения геометрических размеров, что на практике весьма трудно достижимо, или использования для образования каждой из пар ветвей одного стропа, перегибающегося на крюке крана.

Несмотря на простоту конструкции, относительно небольшую массу и доступность в изготовлении, стропы имеют и целый ряд недостатков: необходимость в ручной застропке и отстропке, которая во многих случаях представляет собой весьма трудоемкую и длительную операцию: необходимость свободного пространства под грузом, образованного подкладками или прокладками, с целью заведения стропов под груз и выведения их из-под груза, что вызывает значительный расход лесоматериалов и дополнительные ручные операции по укладке и уборке сепарации (если грузовые места не имеют штатных, прикрепленных к ним подкладок); малый срок службы, особенно при перегрузке грузов с острыми кромками.

Рис.11 Схема несимметричной застропки.

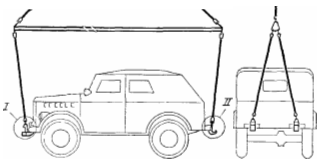

Рис. 12. Застропка автомобиля УАЗ-469 фиксирующимися зацепами

Среди захватов наиболее широко распространены зацепы разной конструкции. С их помощью застропку и удержание груза производят за его конструктивные элементы, специально предусмотренные для перегрузочных операций или предназначенные для других целей, но пригодные для застропки и подъема.

В первом случае места застропки имеют соответствующую маркировку отправителя либо указаны в сопроводительных документах на груз.

Во втором — выбор мест застропки представляет один из наиболее ответственных элементов проектирования технологии и должен отвечать ряду требований: прочность и надежность как самих конструктивных элементов, выбираемых в качестве мест застропки, так и их крепления к остальной части груза; удобное положение на грузе с точки зрения доступности для выполнения операций по застропке и отстропке; удобная конфигурация для создания захватных приспособлений рациональной конструкции; обеспечение условий (по возможности) для автоматической либо автоматизированной застропки и отстропки.

Удобство в обращении и эффективность применения зацепов, кроме уже рассмотренных факторов, зависит также от того, фиксируются они на местах застропки или после установки на место, и до натяжения краном стропов их необходимо удерживать руками. На рис. 12 показано грузозахватное приспособление, все зацепы которого фиксируются на местах застропки в результате своей конфигурации либо с помощью специальных фиксаторов. Это дает возможность одному рабочему самостоятельно произвести застропку. Для ускорения эту операцию выполняют вдвоем. У показанного на рис. 13 приспособления зацепы не имеют фиксации. Как следствие, для застропки необходимо участие четырех рабочих. Дополнительный достаточно важный эффект от фиксации избавляет от необходимости в каждом из многочисленных случаев неточного опускания крановщиком груза на место укладки производить перестропку заново для перестановки.

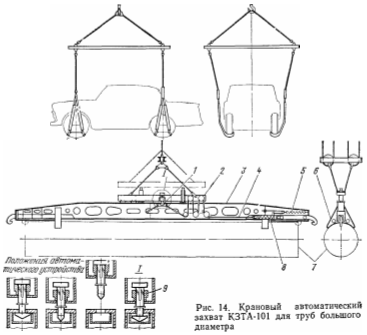

На рис 14 показано автоматически действующее более сложное по конструкции грузозахватное приспособление зацепного типа Захват КЗТА-101 закрывается и труба удерживается за счет сближения тележек с крюками приводными канатами 4 под действием веса балки 3 и груза при натяжении краном стропов подвески Захват раскрывается пружинами 5, под действием которых тележки с крюками раздвигаются при опускании груза на опору, а траверсы 2

Рис. 13. Застропка автомобиля захватами без фиксации

продолжают движение вниз до упора. В раскрытом положении захват фиксируется автоматически устройством 1 крюк, которого за счет наличия на его штоке винтовых пазов взаимодействующих с упорами 9, совершает при каждом движении поворота 90% и через такт соединяет траверсу с балкой захвата в нижнем положении. Пружинные компенсаторы 8 обеспечивают удержание трубы захватом, не давая ему раскрыться при динамических рывках и опускании на борт полувагона (ошибочном) либо на штабель в неправильном положении (в пределах некоторого ограниченного сближения балки и траверсы). Ловители 6 служат для облегчения нацеливания захвата на трубу

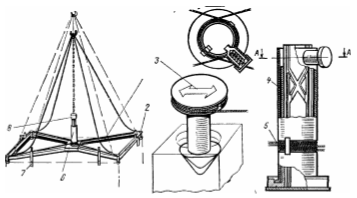

Рис. 15. Крановый автоматический захват ЗКИ-1С для крупнотоннажных контейнеров

Автоматический захват ЗКИ-1С для контейнеров 20 показан на рис. 15. Штыковые замки, укрепленные по углам рамы 1, закрываются и открываются через такт при подъеме краном крюка и движении штока 8 центрального автомата 6 вверх. При этом за счет винтовых канавок и упоров стакан 4 поворачивается, это вращение через тросовую передачу 5 передается штыковым замкам. При опускании крюка крана шток под действием противовеса опускается вниз. Ловители 7 служат для облегчения нацеливания захвата на контейнер, а стрелка 3 указывает крановщику положение штыков 2.

Зацепы подбирают по назначению, грузоподъемности и размерным параметрам.

Поддерживающие ГЗП используют принцип подхвата груза снизу. Важным вопросом при подборе и проектировании таких приспособлений является устойчивое положение груза в захвате. С этой целью применяют охват груза стропами подвески, обвязку и другие способы крепления. Поддерживающие ГЗП подбирают по назначению, грузоподъемности и размерным параметрам - Зажимы в отличие от приспособлений остальных типов не требуют наличия на грузе удобных мест застропки либо свободного пространства под грузом для заведения стропов или поддерживающих устройств.

Рис 16 Варианты обжатия груза грузозахватными органами

В этом состоит их основное технологическое достоинство. Кроме того, они, как правило, намного легче и меньше по размерам, чем подхваты. Однако относительная сложность применения зажимов - обеспечить надежный захват и удержание груза. Для того чтобы выполнить это условие для зажимов, у которых надежность захвата и удержания груза является важнейшей расчетной величиной, необходимо выдержать соотношение (рис. 16):
