Технология, организация и планирование портовых перегрузочных работ

По железной дороге особо тяжеловесные грузы перевозят на платформах и транспортерах. Используют транспортеры площадочного и сочлененного типа (рис. 56). С сочлененными транспортерами груз соединяют с помощью пальцев или устанавливают на специальные несущие балки. Верхней частью консоли сочлененных транспортеров упираются в груз, т. е. на время перевозки образуется единая конструкция, опирающаяс

я через шаровые опоры на тележки. На платформах и транспортерах тяжеловесы размещают и крепят в соответствии с типовыми или индивидуальными чертежами и инструкциями, разрабатываемыми организациями МПС или грузовладельцами (по заказу грузоотправителя или грузополучателя). Грузы на сочлененных транспортерах размещают и крепят в соответствии с инструкциями завода - изготовителя транспортера. Погруженные и закрепленные на железнодорожном подвесном составе тяжеловесы принимает специальная комиссия управления дороги и только после этого по согласованию с МПС отправляют получателю.

На судах особо тяжеловесные грузы перевозят в трюмах и на верхней палубе. Для размещения и крепления используют специальные «постели», киль - блоки, подставки и другие металлические и деревянные конструкции, а также найтовы из стального троса с талрепами и зажимами. Часть конструкций приваривают к корпусу, а после перевозки срезают. Судно с целью подготовки к погрузке ставят к причалу судоремонтного завода или эту работу выполняют у причалов порта.

Перегрузку в портах осуществляют в основном плавкранами грузоподъемностью 100, 300 и 400 т Краны могут быть полноповоротные (например, «Ганц») с шарнирно - сочлененной стрелой, полноповоротные («Богатырь») с уравновешенной стрелой деррикового типа или неповоротные («Судоподъем»). Для портовых работ технологически наиболее удобны плавкраны типа «Богатырь», которые имеют большую грузоподъемность (100 т на малом крюке и 300 т на большом) и значительный вылет стрелы, причем могут изменять его с поднятым грузом. Важную роль играет наличие движения поворота, высокие скорости, большая площадь понтона с значительными допускаемыми удельными нагрузками на специальной «постели» для тяжеловесов. Плавкраны типа «Судоподъем» предназначены, в основном, для строительных и судоподъемных работ. Они менее маневренны и имеют небольшие скорости, однако в связи с общей грузоподъемностью 400 т их используют и в портах. Их достоинство — наличие двух самостоятельных подъемных механизмов (двух лебедок по 200 т), которые могут работать параллельно и раздельно, что важно для кантовки грузов.

Особо тяжеловесные грузы застрапливают стропами с распорками и без них (рис. 57) в соответствии с чертежами и схемами, предоставляемыми грузоотправителем. Так как стропы могут иметь диаметр до 100 мм и большую массу, застропку часто производят с помощью дополнительных грузоподъемных машин, например, портальных кранов, плавкранов грузоподъемностью 5 т или вспомогательных механизмов подъема основных плавкранов. Плавсредства застропливают в доке, куда груз специально ставят, или на плаву водолазами.

Тяжеловесы более 35 т в подпалубном пространстве судов размещают редко, так как это связано с длительными и трудоемкими операциями по перемещению их под палубу и назад на просвет люка, кранами большой грузоподъемности с помощью многократных полиспастов, набираемых из канифас - блоков. Например, выгрузка из-под палубы груза массой 220 т плавкраном «Богатырь» с помощью двух восьмикратных полиспастов требует от 5 до 14 ч. В таких случаях перемещают груз по специальным покрытым стальными листами брусьям. Листы при этом смазывают густой смазкой.

Хранятся особо тяжеловесные грузы на прикордонной складской территории (если позволяет допускаемая удельная нагрузка) или на тыловых складах Для распределения нагрузки применяют «постели» из брусьев и специальные подставки. Если в тылу мощность покрытия недостаточна, что характерно для тяжеловесов более 100 т, груз размещают для хранения на необорудованном берегу с устройством специальной «постели» или на выделяемых для этой цели баржах или понтонах. В случае, когда такой возможности нет, перегрузку производят только по прямому варианту.

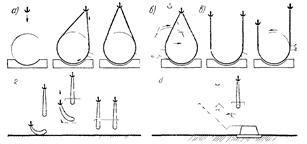

По территории порта тяжеловесы транспортируют на трейлерах и ролтрейлерах большой грузоподъемности, а по акватории — на понтонах плавкранов, специальных несамоходных понтонах и на весу, на крюках плавкранов При перегрузке с железнодорожного подвижного состава или автотранспорта на суда и наоборот их иногда кантуют из одного положения в другое. Необходимость в кантовке возникает, если груз перевозят по железной дороге или автотранспортом в вертикальном положении из-за габаритов, а на судне — в горизонтальном с целью обеспечения устойчивого положения и безопасности морской перевозки. Кантовку можно выполнять на песчаный откос, на весу путем раздельной работы механизмов подъема крана или двух кранов, а также укладкой на специальную опору (рис. 58). Первый способ применим только для станин и других подобных грузов по согласованию с изготовителем. Наиболее распространен и эффективен второй способ кантовки на весу. В любом случае технология кантовки должна быть разработана и согласована изготовителем и портом заранее.

Береговые и плавучие краны, при необходимости, могут работать спаренно (рис. 59).

Для снятия тяжеловесов с сочлененного транспортера без несущей балки его приподнимают краном так, что консоли транспортера поворачиваются в вертикальной плоскости и между их верхними упорами и грузом образуются зазоры. Далее за счет подъема малых домкратов (рис. 60) или укладки на них специальных брусьев, последующего незначительного опускания груза снимается нагрузка с соединительных пальцев и их вынимают. Груз поднимают и транспортируют по назначению, а транспортер собирают для перевозки порожнем. Погрузку ведут в обратной последовательности.
