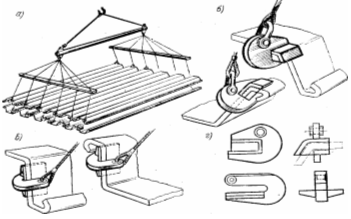

Шпунт перегружают с помощью специальных подвесок с захватами (рис. 46).

Размещают и крепят металлогрузы в полувагонах и на железнодорожных платформах в соответствии с техническими условиями МПС.

Перспективы совершенствования технологии перегрузки стального проката и труб связаны с более широким применением магнитов, оснащением портальных кранов механизмами управляемого поворота груза инерционного типа и электроуправляемыми постоянными магнитами, что позволяет использовать магниты на обработке судов; созданием новых более эффективных ГЗУ; проектированием и строительством специальных портовых комплексов, оборудованных кранами с поступательным перемещением груза; организацией перевозок только судами, не имеющими подпалубных пространств, и развитием перевозок в пачках, блоках и блок - пакетах с увеличением массы одного грузового места до 15—30 т и более.

41. СТАЛЬ В РУЛОНАХ И КРУПНОГАБАРИТНЫЕ СЛИТКИ

ЦВЕТНЫХ МЕТАЛЛОВ В ПАКЕТАХ

Листовую сталь в рулонах и больших размеров слитки цветных металлов в пакетах (масса пакета 2 т. и более) относят к числу крупногабаритных металлогрузов, которые в портах не перегружают магнитами.

Сталь в рулонах можно перегружать магнитами, но на универсальных комплексах современных портов этот метод не применяют из-за значительного снижения использования грузоподъемности кранов и ряда других причин.

Листовую сталь в рулонах транспортируют как в вертикальном положении (с установкой на торец), так и в горизонтальном (с укладкой на образующую). Рулоны могут быть уложены на специальные «салазки»; груз становится более универсальным по технологической характеристике, так как создаются условия для застропки стропами в углах (подобно оборудованию в ящиках) и перегрузки вилочными погрузчиками без применения подкладочных брусков. Прибывающие в порты рулоны стали имеют массу от 2 до 18 т, есть тенденция, что в дальнейшем она будет увеличиваться.

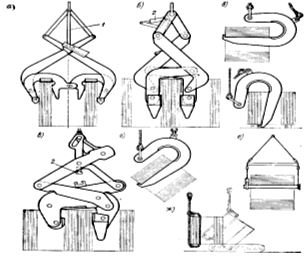

Сталь в рулонах в вертикальном положении без салазок перегружают кранами с помощью автоматических и полуавтоматических захватов (рис. 47, а, б, в) по одному или по два рулона сразу. Захваты, показанные на рис. 47, б, в, имеют в нижней части одной из сжимающих колодок выступ, который вводится краном в отверстие рулона, затем крановщик изменением вылета и поворотом стрелы (или передвижением крана) наводит захват на рулон в нужное положение, осуществляя, таким образом, нацеливание без участия дополнительных рабочих, направляющих ГЗУ. Этот захват срабатывает автоматически как при застропке, так и отстропке с помощью специального автомата 2, действующего через такт и фиксирующего захват в сложенном состоянии после полного опускания на груз или освобождающего нижние рычаги, сжимающие колодками груз при подъеме. При работе захватом, показанном на рис. 47, а, необходимо, чтобы докер - стропальщик направлял его на груз, он же отводит фиксирующую стрелку в сторону при подъеме груза. Отстропливается захват автоматически после установки рулона на место и полного спуска в сложенное состояние за счет того, что при последующем подъеме стрелка зацепляется за центральный штырь и захват поднимается в открытом состоянии. Рулоны в вертикальном положении на «салазках» перегружают кранами на стропах.

Рулоны в горизонтальном положении без «салазок» поднимаются кранами с помощью скобы (рис. 47, г, д) или стропа с закладной балкой (рис. 47, е), которую пропускают в отверстие, а с «салазками» — на стропах, заведенных под углы на «люльку». Скоба позволяет, кроме того, кантовать рулоны при необходимости из вертикального в горизонтальное положение. Обратную кантовку осуществляют с помощью стропа с подкладкой, заведенного с одной стороны (рис. 47, ж).

Погрузчиками все рулоны транспортируются с помощью двухвилочного захвата. При необходимости на вилы надевают удлинители. Кроме того, можно применять внутрипортовое транспортирование на трейлерах, буксируемых колесными тракторами, с погрузкой (разгрузкой) их на тыловом складе кранами. Рулоны на прикордонной территории в зоне действия причальных кранов, как правило, не хранят, так как их легче и удобнее, чем другие грузы, перевозить по территории порта. Эту зону обычно отводят для рельсов, шпунта и другого длинномерного проката.

Слитки цветных металлов в пакетах больших размеров — это прямоугольные или круглые в сечении заготовки длиной до 1500 мм, шириной до 850 мм и массой порядка 100 кг, укрупненные в пакеты правильной формы, стянутые фасонными профилями и болтовыми соединениями из того же металла. Масса пакетов составляет 2—10 т. Горизонтальные швеллеры или уголки, стягивающие пакет, служат и прокладками, образующими пространство для ввода стропов и вил погрузчиков и кранов.

Слитки цветных металлов в пакетах и блок - пакетах перегружают кранами на стропах и погрузчиками на вилах. Складирование обычно осуществляется на тыловой территории.

Аналогично рулонам на «салазках» перегружают упакованные пачки металла на «салазках» (жесть и др.).

Перспективы совершенствования технологии перегрузки стали в рулонах и слитков цветных металлов в пакетах и блок - пакетах связаны с увеличением массы и унификацией формы и упаковки грузов, созданием новых эффективных автоматических ГЗУ и оснащением перегрузочных комплексов портов кранами с поступательным перемещением груза, сокращением за этот счет применения стропов и повышением производительности труда и интенсивности обработки транспортных средств. Эти грузы в равной степени могут перевозить как открытые суда, так и суда со значительными подпалубными пространствами, важно только, чтобы туннель гребного вала не «прорезал» кормовые трюмы и не мешал работе погрузчиков.

42. ШТУЧНЫЕ МЕТАЛЛОГРУЗЫ

К штучным металлогрузам относят малогабаритные изделия из металла, которые нельзя штабелировать навалом (укрупнение их для перевозки различными видами транспорта практически только начинается как в нашей стране, так и за рубежом): железнодорожные колеса и бандажи, проволоку стальную и из цветных металлов в мотках с тканевой упаковкой и без нее, колючую проволоку в мотках и др. Характерная технологическая особенность этих грузов — относительно малые размеры и масса одного грузового места. Перевозят их по железной дороге, как в открытых, так и крытых вагонах. Технология перегрузки и пути совершенствования имеют много общего с тарно-штучными грузами.
