Рассеяние рентгеновских лучей на молекулах фуллерена
EX = EX0 cos(wt – k0 z + j0) EY = EY0 cos(wt – k0 z + j0)
(3.16)
BX = BX0 cos(wt – k0 z + j0) BY = BY0 cos(wt – k0 z + j0)
где t – время, w – частота электромагнитного излучения, k0 – волновое число, j0 – начальная фаза. Волновое число представляет собой модуль волнового вектора и обратно пропорционально длине волны k0 = 2π/l. Численное значение начальной фазы зависит от выбора
начального момента времени t0=0. Величины EX0, EY0, BX0, BY0 являются амплитудами соответствующих компонент (3.16) электрического и магнитного полей волны.
Таким образом, все компоненты (3.16) плоской электромагнитной волны описываются элементарными гармоническими функциями вида:
Y = A0 cos(wt – kz+ j0) (3.17)
Рассмотрим рассеяние плоской монохроматической рентгеновской волны на множестве атомов исследуемого образца (на молекуле, кристалле конечных размеров и т.п.). Взаимодействие электромагнитной волны с электронами атомов приводит к генерированию вторичных (рассеянных) электромагнитных волн. Согласно классической электродинамике, рассеяние на отдельном электроне происходит в телесный угол 4p и обладает существенной анизотропией. Если первичное рентгеновское излучение не поляризовано, то плотность потока рассеянного излучение волны описывается следующей функцией
(3.18)
где I0 – плотность потока первичного излучения, R – расстояние от точки рассеяния до места регистрации рассеянного излучения, q – полярный угла рассеяния, который отсчитывается от направления волнового вектора плоской первичной волны k0 (см. рис.3.6). Параметр
» 2,818×10-6 нм(3. 19)
исторически называется классическим радиусом электрона.

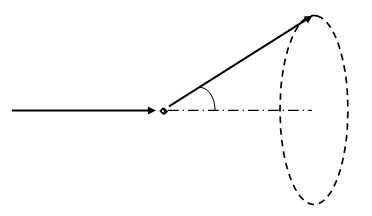

Рис.3.6. Полярный угол рассеяния q плоской первичной волны на маленьком исследуемом образце Cr.
Определенный угол q задает в пространстве коническую поверхность. Коррелированное движение электронов внутри атома усложняет анизотропию рассеянного излучения. Амплитуда рентгеновской волны, рассеянной атомом выражается с помощью функцией длины волны и полярного угла f(q, l), которая называется атомной амплитудой.
Таким образом, угловое распределение интенсивности рентгеновской волны, рассеянной атомом, выражается формулой
I = (3. 20)
и обладает аксиальной симметрией относительно направления волнового вектора первичной волны k0. Квадрат атомной амплитуды f 2 принято называть атомным фактором.
Как правило, в экспериментальных установках для рентгеноструктурных и рентгеноспектральных исследований детектор рассеянных рентгеновских лучей располагается на расстоянии R значительно превышающем размеры рассеивающего образца. В таких случаях входное окно детектора вырезает из поверхности постоянной фазы рассеянной волны элемент, который, можно с высокой точностью полагать плоским.

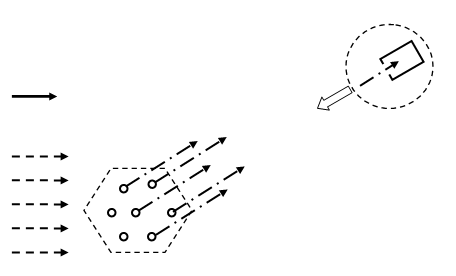

Рис.3.8. Геометрическая схема рассеяния рентгеновских лучей на атомах образца 1 в условиях дифракции Фраунгофера.
2 – детектор рентгеновских лучей, k0 – волновой вектор первичной рентгеновской волны, штриховые стрелки изображают потоки первичных рентгеновских лучей, штрих-пунктирные – потоки рассеянных рентгеновских лучей. Кружками обозначены атомы исследуемого образца.
Кроме того, расстояния между соседними атомами облучаемого образца на несколько порядков меньше диаметра входного окна детектора.
Следовательно, в данной геометрии регистрации детектор воспринимает поток плоских волн, рассеянных отдельными атомами, причем волновые векторы всех рассеянных волн можно с высокой точностью полагать параллельными.
Вышеперечисленные особенности рассеяния рентгеновских лучей и их регистрации исторически получили название дифракции Фраунгофера. Эта приближенное описание процесса рассеяния рентгеновских лучей на атомных структурах позволяет рассчитать дифракционную картину (угловое распределение интенсивности рассеянного излучения) с высокой точностью. Доказательством служит то, что приближение дифракции Фраунгофера лежит в основе рентгеноструктурных методов исследования вещества, которые позволяют определять параметры элементарных ячейках кристаллов вычислять координаты атомов, устанавливать наличие различных фаз в образце, определять характеристики дефектности кристаллов и т.д.
Рассмотрим кристаллический образец небольшого размера, содержащий конечное количество N атомов с определенным химическим номером.
Введем прямоугольную систему координат. Ее начало совместим с центром одного из атомов. Положение каждого центра атома (центра рассеяния) задается тремя координатами. xj, yj, zj, где j – порядковый номер атома.
Пусть исследуемый образец подвергается воздействию плоской первичной рентгеновской волны с волновым вектором k0, направленным параллельно оси Oz выбранной системы координат. При этом первичная волна представляется функцией вида (3.17).
Рассеяние рентгеновских лучей на атомах может быть как неупругим, так и упругим. Упругое рассеяние происходит без изменения длины волны рентгеновского излучения. При неупругом рассеянии длина волны излучения увеличивается, а вторичные волны являются некогерентными. Далее рассматривается лишь упругое рассеяние рентгеновских лучей на атомах.
Обозначим L – расстояние от начала координат до детектора. Положим, что выполняются условия дифракции Фраунгофера. Это, в частности, означает, что максимальное расстояние между атомами облучаемого образца на несколько порядков меньше, чем расстояние L. При этом чувствительный элемент детектора подвергается воздействию плоских волн с параллельными волновыми векторами k. Модули всех векторов равны модулю волнового вектора k0 = 2π/l.
Каждая плоская волна вызывает гармоническое колебание с частотой
(3.21)
Если первичная волна удовлетворительно аппроксимируется плоской гармонической, то все вторичные (рассеянные атомами) волны являются когерентными. Разность фаз рассеянных волн зависит от разности хода этих волн.
Проведем из начала координат в точку расположения входного окна детектора вспомогательную ось Or. Тогда каждую вторичную, распространяющуюся в направлении этой оси можно описать функцией
y = A1 f cos(wt – kr+ j0) (3.22)
где амплитуда A1 зависит от амплитуды первичной волны A0, а начальная фаза j0 одинакова для всех вторичных волн.
Вторичная волна, испущенная атомом, находящимся в начале координат, создаст колебание чувствительного элемента детектора, описываемое функцией
A1 f(q) cos(wt – kL+ j0) (3.23)
Другие вторичные волны создадут колебания с той же частотой (3.21), но отличающиеся от функции (3.23) сдвигом фазы, который в свою очередь, зависит от разности хода вторичных волн.
Для системы плоских когерентных монохроматических волн, движущиеся в определенном направлении, относительный сдвиг фаз Dj прямо пропорционален разности хода DL
