Техническое перевооружение автотранспортного предприятия

К вспомогательным работам относятся работы по ремонту и обслуживанию технологического оборудования, оснастки и инструмента различных зон и участков, содержание инженерного оборудования, сетей и коммуникаций, обслуживание компрессорного оборудования. Объем вспомогательных работ обычно составляет 20-30 % от общего объема работ по ТО и ТР подвижного состава (при числе штатных производственных ра

бочих до 50 -30 %, от 100 до 125 - 25 % и свыше 260 - 20 %).

При небольшом объеме работ (до 10000 чел.-ч в год) часть вспомогательных работ может выполняться на соответствующих производственных участках. В этом случае годовой объем работ участка следует увеличить на величину выполняемых на нем вспомогательных работ. Примерное распределение вспомогательных работ, связанных с ремонтом и обслуживанием оборудования и выполняемых на участках следующее: электротехнические – 25 %, механические –10%, слесарные -16%, кузнечные - 2 %, сварочные - 4 %, жестяницкие- 4 %, медницкие - 1 %, трубопроводные (слесарные) - 22 %, ремонтно-строительные и деревообрабатывающие - 16 %.

3. Проектирование нестандартного технологического оборудования, в целях совершенствования ТО и Р

3.1 Назначение, устройство и принцип действия оборудования (приспособления)

Предприятие ОАО «Карельский окатыш» специализируется на производстве железорудного сырья. В структуре данной организации предусмотрен автотранспортный отдел УАТ (управление автотранспортом).

В ведомстве данного подразделения находится два подотдела: ЦПА и ЦТА. Цех пассажирского транспорта имеет собственные производственные мощности, ремонтную базу и обслуживающий персонал.

К основным функциям ЦПА относится пассажирские перевозки посредством автобусов, но кроме того так же в парке предусмотрены единицы легкового транспорта для решения прочих производственных задач. Заметим, что легковых автомобилей в парке ЦПА более пятидесяти единиц. (приложение 2)

Для поддержания подвижного состава в рабочем состоянии на предприятии предусмотрено достаточное число технологического оборудования. (приложение 3).

В числе прочих автомобилей в состав автопарка входят несколько автомобилей ГАЗ 2217(Соболь) и ГАЗ 3221 (ГАЗель), а так же УАЗ 22069, следовательно проще было бы проводить обслуживание данного вида транспорта совместно с обслуживанием легковой части автопарка.

Таким образом, для расширения производственных возможностей АТП и в целях экономии времени на техническое обслуживание и текущий ремонт, в конструкторской части мы предлагаем приспособление, которое позволит обслуживать автомобили ГАЗель на подъемнике П-97М, предназначенном для обслуживания легковых отечественных автомобилей.

В целях экономии времени на техническое обслуживание и текущий ремонт автомобилей ГАЗель, целесообразно использовать подъемник. Автомобиль ГАЗель невозможно поднимать для обслуживания под пороги как легковые автомобили, поэтому предлагаем поднимать автомобили такого типа за раму, для чего представляем следующее приспособление.

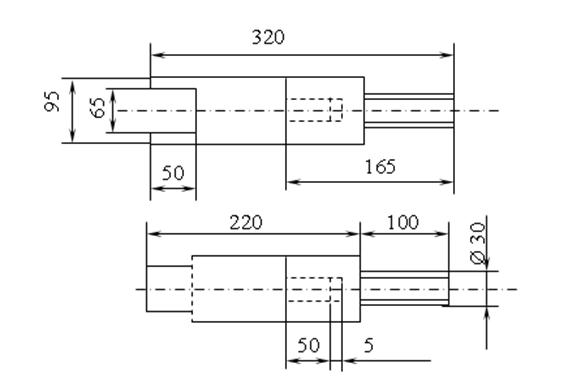

Приспособление для поднятия автомобиля ГАЗель за раму представляет собой составной металлический цилиндр переменного сечения с фрезерованным пазом с одного торца и резьбой с другого, и представлено на рисунке (2). Приспособление выполнено из Ст. 3 σт = 200 Н/мм2; [σсж] = 157Н/мм2; ГОСТ 380–60.

Рисунок 2

Приспособление ввинчивается в подъемный рычаг подъемника.

3.2 Расчет детали на прочность

Нагрузка распределяется по оси цилиндра, поэтому поверять надежность приспособления будем следующими методами:

1. Проверка цилиндра приспособления на сжатие;

2. Проверка резьбы приспособления на смятие.

Проверка цилиндра приспособления на сжатие

Определим наибольшую величину груза Q, который может быть поднят подъемником при помощи предложенного приспособления, не учитывая прочности самого подъемника.

Определим значение допустимых усилий в цилиндре приспособления:

N = S*[σсж],

где S – площадь поперечного сечения цилиндра приспособления, S = 7088,2мм2;

[σсж] – допустимое напряжение при сжатии, для Ст 3 [σсж] = 157 Н/мм2;

N = 7088,2*157 = 1,1 МН = 110 т.

Из результата видно, что приспособление не только выдержит массу автомобиля ГАЗель (2,6 т.), но и имеет огромный ресурс работы.

Проверку резьбы приспособления на смятие

Характеристика резьбы:

· Резьба общего назначения, треугольная, однозаходная ГОСТ 9150–59

· шаг резьбы Р = 3,5 мм

· наружный диаметр резьбы винта d = 30 мм;

· внутренний диаметр резьбы винта d1 = 26,211 мм;

· средний диаметр резьбы винта и гайки d2 = 27,73 мм;

· высота гайки Н = 100 мм;

· высота резьбы h = 1,89 мм;

· материал – Ст 3

где F – сила, действующая на резьбу винта и гайки.

d2 – средний диаметр резьбы винта и гайки d2 = 27,73 мм;

h – высота резьбы, h = 1,89 мм;

z – число рабочих витков.

где Н – высота гайки, или глубина ввинчивания винта в деталь, Н = 100 мм;
