Разработка оборудования для вырезки балласта на базе машины ЩОМ-Д

Для придания цепи 5 нужной формы в плане необходимо расфиксировать одну направляющую 11, извлекая палец 14 из отверстий рамы 3 и соответствующего кронштейна 12. Вторая направляющая 11 при этом по-прежнему зафиксирована. При возвратно-поступательном движении ролика 15 он воздействует на скос поверхности 15 кронштейна 12, разворачивая при этом одну направляющую 11 вокруг оси 10. Направляющая 11,

периодически отклоняясь, меняет траекторию движения цепи 5, раздвигая ее в плане до тех пор, пока цепь 5 не достигнет необходимого натяжения. При этом цепь 5 направляется звездочкой 7, свободно вращающейся на кронштейнах 12 роликами 13, направляющими 11 и звездочкой или роликом 9.

Режущий орган 1 может производить вырезку балласта из-под рельсошпальной решетки и с обочины пути или из междупутья. В последнем случае орган 1 разворачивается вокруг вертикальной оси приводом 4, вторая направляющая 11 расфиксируется от рамы 3 и отклоняется в плане вокруг оси 10 аналогично сказанному выше, изменяя траекторию движения цепи 5 в зоне ее разгрузки, загружая при этом ковшовый ротор с другой стороны. указанная ранее одна направляющая 11 при этом зафиксирована на раме 3 пальцем 14.

Таким образом, орган для изменения траектории движения цепи 5, смонтирован на раме 3 режущего 1 в зоне разгрузки цепи 5, позволяет изменить скорость перемещения частиц балласта и засорителей в зоне разгрузки цепи 5, что обеспечивает более быструю и подвижную загрузку транспортирующего органа 2, исключая скопление балласта сбоку от него. Несмотря на большую производительность, глубина очистки остается небольшой. Основной недостаток данной конструкции, это малый срок службы зубьев цепи и следовательно и самой цепи уменьшается срок эксплуатации.

1.2.3 Устройство для выгребания старого балласта

Устройство относится к путеподъемным, например балластировочным, путевым машинам, снабженным устройством для удаления загрязненного балласта из-под рельсовой плети во время капитального ремонта и реконструкции пути.

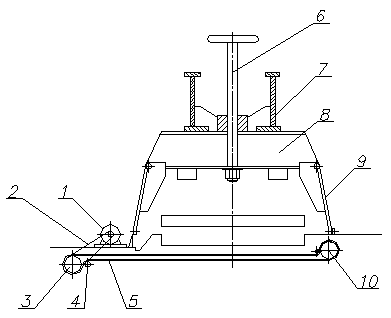

1 – электродвигатель; 2 – приводной ремень; 3 – ведущий барабан; 4 – направляющий ролик; 5 – ленточный транспортер; 6 – механизм заглубления; 7 – путеподъемная рама; 8 – несущая рама; 9 – откидной кронштейн; 10 – направляющий барабан

Рисунок 3 – Устройство для выгребания старого балласта

Такого рода устройства, снабжаемые поперечным выносным ленточным транспортером (рисунок 3). С целью защиты транспортера от воздействия балласта, подрезной нож выполнен полым для возможности размещения в нем ведущей и ведомой ветвей транспортера.

К раме 7 путеподъемной балластировочной машины, несущей рамы 8 с механизмом 6 заглубления, прикрепляется при помощи откидных кронштейнов 9 устройство для выгребания старого балласта, заключающее в себе подрезной полый нож и выносной ленточный транспортер 5 с приводной станцией. Внутри полого ножа расположен транспортер 5, ведущая а и ведомая б ветви которого сближены друг с другом при помощи направляющих роликов 4, с целью максимального уменьшения габаритов по высоте (уменьшения толщины ножа). Между ветвями транспортера 5 расположен металлический лист ножа, служащий для поддерживания ведущей ветви а и предохранения ее от соприкосновения с ведомой ветвью транспортера. Под нижней (ведомой) ветвью расположен лист ножа, предохраняющий ветвь транспортера от трения о балласт.

Расположенная со стороны обочины пути приводная станция транспортера состоит из ведущего барабана 3, электромотора 1 и шкивов с приводным ремнем 2.

Электромотор 1 установлен на горизонтальной площадке. Между этойплощадкой и ведущей ветвью а транспортера имеется проход для материала, выносимого транспортером. Ведущий барабан 3 с валом монтируется в подшипниках и закрепляется в боковых вертикальных листах.

Со стороны междупутья (другой стороны ножа) расположен направляющий барабан 10, закрытый кожухом, предохраняющим барабан и направляющий ролик 4 от попадания на них песка. Кожух выполнен в виде челнока для уменьшения сопротивления при движении в балласт.

Сверху в средней части ножа расположен лист с продольным срезом, предназначенный для равномерной загрузки балластом транспортера 5 по всей ширине последнего.

Передний наклонный лист ножа предназначен для подъема балласта и облегчения работы устройства.

При работе балластировочная машина с выгребным устройством останавливается у места начала работ и своим подъемным устройством поднимает рельсовую плеть на максимальную высоту. После этого, с помощью приспособлений под плетью устанавливается выгребное устройство без какого либо предварительного выгребания балласта вручную. Затем балластировочная машина приводится в движение. По мере продвижения машины постепенно заглубляется выгребное устройство и, таким образом, производится постепенное опускание плети. При опущенном на желательную глубину подрезном ноже машина продолжает продвигаться равномерно с минимальной скоростью вперед. Балласт по переднему наклонному листу поднимается под напором на верхний накладной лист и ссыпается на верхнюю ветвь а бесконечной ленты транспортера. Лентой, приводимой в движение от электромотора, балласт выбрасывается на обочину пути. Поскольку механизм двусторонний, то имеется возможность без его перестановки работать в обоих направлениях. При движении в обратном направлении необходимо только перекладывать верхний накладной лист.

1.2.4 Устройство для вырезки балласта

Данное устройство установлено на раме проектируемой машины ЩОМ – Д. Отвалы сконструированы на раме, каждая рама несет по два отвала. Каждый из отвалов имеет возможность поворота относительно вертикальной оси для регулирования заглубления в толщу балластной призмы, благодаря тому, что закреплен на вертикальной поворотной штанге. Задний по ходу машины отвал имеет также возможность регулироваться относительно переднего отвала по глубине резания относительно уровня постели шпал. Вынос несущих рам из транспортного положения в рабочее осуществляется вручную и закрепляется растяжкой к раме в транспортное положение. Также за вторым отвалом располагается транспортер для выноса лишнего балласта на обочину пути. Транспортер шарнирно закреплен за отвал и его вынос из транспортного в рабочее положение осуществляется вместе с отвалом.

2 РАСЧЕТ РАБОЧЕГО ОБОРУДОВАНИЯ

Устройство для вырезки балласта (рисунок 4) смонтировано на базе щебнеочистительной машины ЩОМ – Д. Рабочая скорость машины должна быть не менее 1,5 км/ч, что позволит ее применение в технологическом процессе при ремонте пути без снижения его темпа.

При проектировании ставилась задача минимально изменить конструкцию уже существующей машины, достигнув при этом максимального улучшения технологических параметров ремонта пути.

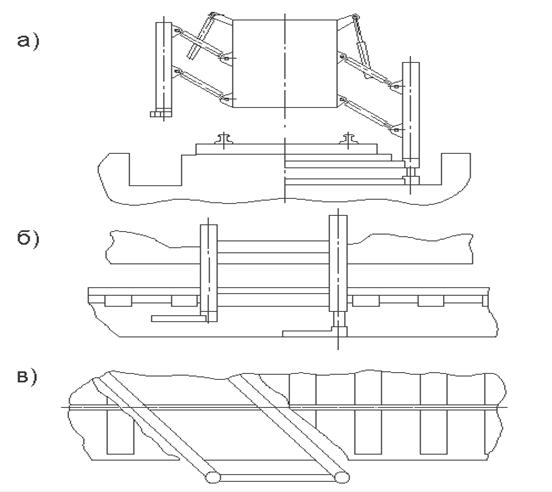

а – вид спереди; б – вид сбоку; в – вид сверху

Рисунок 4 – Устройство для вырезки балласта

2.1 Определение основных параметров
