Исследование возможностей диагностирования автомобильных трансмиссий на тяговом стенде

Схема подключения сигналов от датчиков на аналоговый разъем платы АЦП представлена на рисунке 2.3.

Рисунок 2.3 – Схема подключения сигналов от датчиков

На данной схеме пока

зан источник с заземленным выходом. Источники сигнала должны работать на низкоомную нагрузку 50¸75 Ом для этого необходимо установить резистор, как показано на схеме (рис. 2.3), сопротивление которого находится по формуле 2.1.

R=Zк-Rи, Ом, (2.1)

где Zк=50¸70 Ом – сопротивление кабеля;

Rи – внутреннее сопротивление источника сигнала.

При работе с АЦП могут возникнуть некоторые неисправности, которые приведены в табл. 2.3.

Таблица 2.3 – Характерные неисправности и методы их устранения

К аналоговому разъему АЦП через кабель VGA Premium 15М-1,8А подключен блок, на котором собраны электрические схемы датчиков скорости и датчика частоты вращения коленчатого вала двигателя. Также на блоке установлен потенциометр для задания силы нагрузки нагружающих роликов стенда и миллиамперметр для фиксирования силы тока. Внешний вид блока представлен на рисунках 2.4 и 2.5.

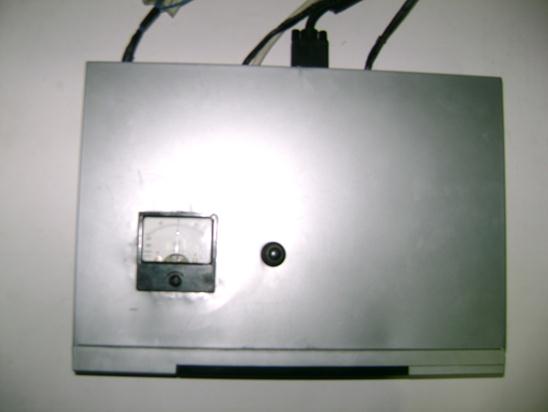

Рисунок 2.4 – Внешний вид блока

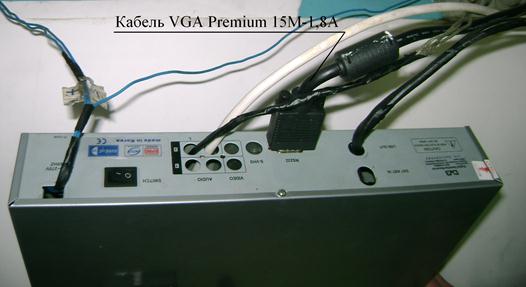

Рисунок 2.5 – Задняя часть блока

Программным обеспечением АЦП L-783 является многоканальный регистратор-самописец LGraph2. Программа LGraph2 предназначена для регистрации, визуализации и обработки аналоговых сигналов, записанных с помощью измерительных плат или модулей АЦП. Программа LGraph2 в сочетании с модулем или платой АЦП L-CARD превратила персональный компьютер в измерительную лабораторию, заменив такие приборы, как вольтметры, самописцы, осциллографы и т.п.

Интерфейс окна программы L-GRAPH 2 представлен на рисунке 2.6.

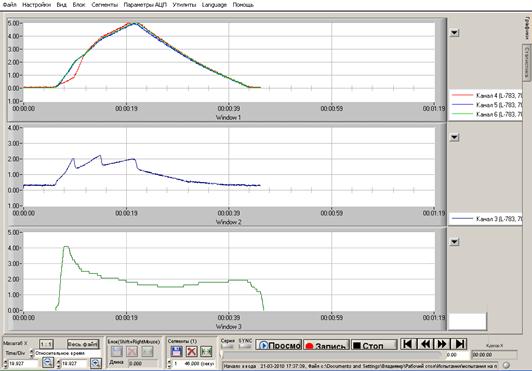

Рисунок 2.6 – Интерфейс программы L-GRAPH 2

Программа позволяет отображать данные с АЦП в виде графиков в нескольких окнах, число которых определяется от 1 до 8. На рисунке в первом окне представлен график изменения скорости автомобиля; на графике видно разность скоростей, это говорит о том, что наступил момент проскальзывания колес автомобиля на поверхности нагружающих роликов; во втором окне – изменение частоты вращения коленчатого вала двигателя при переключениях передач в АКПП; в третьем – изменение силы тяги на колесах.

Программа сохраняет файлы данных в двоичном формате. Для преобразования их в текстовый формат для просмотра в текстовых редакторах или обработки в Excel, Matlab и т.п. предназначено окно экспорта данных. Дополнительным удобством обработки является возможность экспорта данных (с учетом всех масштабирующих коэффициентов) в двоичные файлы, которые могут быть использованы в пользовательских программах или непосредственно импортированы в пакеты Matlab, Origin и им подобные. При экспорте данные могут быть представлены в кодах АЦП, в вольтах или преобразованными с учетом пользовательских коэффициентов.

Помимо обычного режима ввода данных в один файл, LGraph2 поддерживает специальные режимы записи:

Ввод данных по расписанию. Программа может по заданному расписанию запускать ввод данных с АЦП в файл, причем можно задать несколько временных отметок, и, по достижении каждой LGraph2 будет запускать ввод данных в новый файл.

Серийный запуск. Пользователь устанавливает, сколько раз надо будет запустить ввод, и определяет паузу между сеансами ввода, после чего программа сама осуществляет требуемую последовательность ввода.

Периодическое сохранение. В этом режиме после запуска ввода программа осуществляет непрерывный ввод, однако по достижении заданного пользователем интервала программа закрывает файл, в который осуществлялся ввод, и продолжает ввод в новый файл. Данный режим удобен при необходимости длительного ввода, когда требуется максимальная надежность: при выключении или зависании компьютера основная часть введенных данных не пропадает.

Поскольку в дополнительных режимах ввода в результате создается много файлов с данными, в программе предусмотрено множество настроек, определяющих автоматическое формирование имен файлов и папок. В частности, каждая серия файлов может размещаться в создаваемой новой папке, а имя файла может формироваться как на базе увеличивающегося индекса, так и добавлением текущей даты и времени к имени файла.

2.3.2 Изменение электрической схемы стенда

Для расширения возможностей стенда в его электрическую схему были внесены изменения, после которых стенд может работать как на задание постоянного усилия, так и в режиме нагружения, зависящий от скорости движения автомобиля на стенде.

На панель управления стендом был вынесен переключатель, между обычным режимом работы и режимом, создающим постоянное усилие нагружения, которым разорвана цепь, подающая сигнал управления работы индукторного тормоза. Сигнал управления представляет собой напряжение, изменяющееся от -15В (тормоз не работает) до +30В (максимальный режим нагружения).

Управляющий сигнал формируется на плате П2 «Сумматор», через плату П1 «Анализатор» поступает на плату П5 «Регулятор». С увеличением управляющего напряжения, пропорционально увеличивается сила тока в катушках индукторного тормоза, а, следовательно, тормозное усилие.

Для моделирования управляющего сигнала, использован потенциометр R1a на 500 ком. Потенциометр позволяет регулировать подаваемое напряжение на плату П5, тем самым изменять режим нагружения роликов стенда.
