Исследование возможностей диагностирования автомобильных трансмиссий на тяговом стенде

До настоящего времени в средствах технического диагностирования в преобладающем большинстве использовалась аналоговая индикация. Объясняется это относительно низкой их стоимостью.

В качестве индикаторов в них используются микроамперметры магнитоэлектрической системы, обеспечивающие заданную точность, хорошую чувствительность и линейность. В некоторых СТД, например, в стендах для диагности

рования тормозов и тягово-экономических показателей, применяются многострелочные (двухстрелочные) индикаторы.

В отличие от цифровых аналоговые индикаторы позволяют получить не только количественную, но и качественную информацию о контролируемом процессе, например о нахождении параметра в заданных пределах, динамике протекания процесса и т. п.

Практика показала, что в тех случаях, когда основными составляющими погрешности измерения являются погрешности датчика и блока преобразования, существенного выигрыша в точности измерения получить не удается.

При измерении параметров медленно меняющихся процессов преимущества цифровой индикации при считывании явно выражены; при измерении параметров динамических процессов цифровая индикация оказывается эффективной, если за 8…10 последовательных циклов измерений значение параметра меняется не более чем на ±2 единицы младшего разряда индикатора.

В приборах с аналоговой индикацией намного сложнее, чем с цифровой, считывание, поскольку они перегружены шкалами, а оператору приходится не только выбирать нужную шкалу, но зачастую проводить в уме арифметические операции, что приводит к увеличению времени считывания и появлению дополнительных ошибок.

Основным назначением измерительных индикаторов является выдача диагностической информации в том или ином виде; в этом отношении цифровые индикаторы имеют по сравнению с аналоговыми решающее преимущество, поскольку выдают информацию непосредственно в «готовом» виде, не требующем дополнительной обработки оператором.

1.2 Стенды для диагностики тягово-экономических

качеств автомобилей

Стенды тяговых качеств (СТК) служат для комплексного диагностирования автомобиля по таким основным показателям его эксплуатационных свойств, как мощность и топливная экономичность. Они позволяют имитировать в стационарных условиях тестовые нагрузочные и скоростные режимы работы автомобиля. При этом чаще всего используют следующие диагностические параметры: мощность на ведущих колесах (колесная мощность) — Nк; крутящий момент (или тяговое усилие) на ведущих колесах — Мк (Рк); линейная скорость на окружности роликов — Vа; удельный расход топлива — Q; эффективная мощность двигателя — Nе; момент сопротивления (сила сопротивления вращению) колес и трансмиссии — Мf (Рf); время выбега — tв; время (или путь) разгона — tр (tр); ускорение (замедление) при разгоне (выбеге) — jр (jв).

Кроме того, тяговые стенды позволяют проводить ряд работ, связанных с углубленным поэлементным диагностированием автомобиля. Например, с использованием стробоскопической лампы определяют буксование муфты сцепления, по скорости вращения барабана оценивают исправность спидометра, прослушиванием и осмотром трансмиссии, работающей под нагрузкой, выявляют неисправности отдельных ее узлов и деталей и т.п.

При испытании автомобилей на барабанных стендах применяют режимы: максимальной тяговой силы или максимального крутящего момента, максимальной скорости, частичной нагрузки двигателя, принудительной прокрутки ведущих колес и трансмиссии автомобиля.

1.3 Тягово-силовой стенд модели К-467М

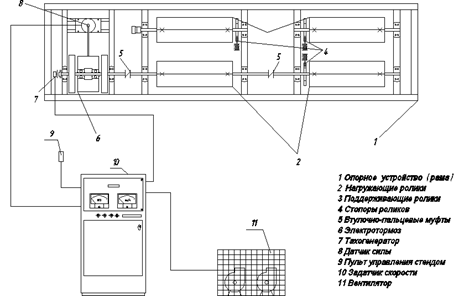

Стенд тяговый модели К-467 предназначен для технического диагностирования автомобилей, путем контроля тяговой силы на колесах, времени разгона, скорости движения для использования в автотранспортных предприятиях, станциях ремонта и обслуживания автомобилей. В основу стенда заложен принцип обратимости движения - испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с определенной скоростью. Для этой цели стенд имеет две пары роликов, позволяющих имитировать определенные режимы движения автомобиля при различных нагрузках. Дорожные сопротивления движению автомобиля на стенде создаются специальным нагрузочным устройством - электротормозом. Тяговая сила на ведущих колесах будет пропорциональна нагрузке, создаваемой тормозом и определяется по реактивному моменту на корпусе тормоза. Кинематическая схема стенда представлена на рисунке 1.1.

Рисунок 1.1 – Кинематическая схема стенда К467М

1.4 Диагностирование автоматических трансмиссий

на тягово-силовом стенде К467М

Для осуществления процесса диагностирования автомобиля с автоматической трансмиссией на тяговом стенде, необходимо имитировать движение автомобиля в различных режимах нагружения (движение в гору, по ровной дороге). При этом контролировать моменты переключения передач, при какой скорости движения и частоты вращения коленчатого вала двигателя происходит переключение, значение силы тяги на колесе, время переключения передачи, разгон автомобиля в функциональной зависимости от времен. Зная эти показатели можно судить о техническом состоянии автоматической коробки передач, определить неисправность и ее сложность, целесообразность ремонта агрегата.

Изначальная конструкция тягового стенда не позволяет провести таких испытаний. Поэтому в ходе дипломного проектирования в конструкцию стенда были внесены некоторые изменения, касающиеся частичной компьютеризации стенда, осуществление задания постоянного усилия нагружения, контролирования оборотов двигателя и скорости беговых роликов.

Внесенные изменения позволили выполнять процесс диагностирования автомобилей с автоматическими коробками передач. При применении данного стенда на станциях технического обслуживание, значительно снижается время на поиск неисправности в АКПП, более точно определяется неисправность и методы ее устранения, что в целом позволяет снизить время ремонта автомобиля, а значит обслужить большее количество клиентов и получить прибыль.

Алгоритм диагностирования автомобилей, оснащенных автоматическими трансмиссиями на тягово-силовом стенде, представлен на рисунке 1.2

Рисунок 1.2 – Алгоритм диагностирования автомобилей с АКПП

1.5 Область применения стенда после модернизации

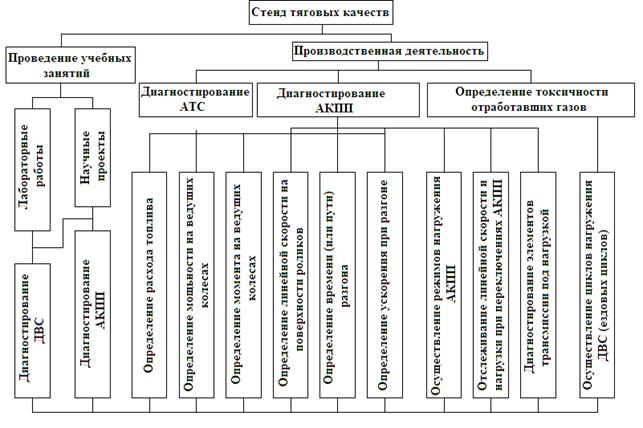

После внесения изменений в конструкцию стенда значительно расширилась его область применения по направлению, как учебной деятельности, так и возможной производственной. Область применения стенда представлена на рисунке 1.3.

Рисунок 1.3 – Область применения тягового силового стенда

Модернизация тягового стенда позволила выявлять и исследовать неисправности, возникающие в автоматических коробках перемены передач во время эксплуатации автомобилей. Стенд дает возможность диагностировать АКПП непосредственно с автомобилем, без каких либо разборных операций.
