При выборе источников света для производственных помещений необходимо руководствоваться общими рекомендациями: отдавать предпочтение газоразрядным лампам как энергетически более экономичным и обладающим большим сроком службы; для уменьшения первоначальных затрат на осветительные установки и расходов на их эксплуатацию необходимо по возможности использовать лампы наибольшей мощности, но без ухуд

шения при этом качества освещения.

Электрический светильник - это совокупность источника света и осветительной арматуры, предназначенной для перераспределения излучаемого источником светового потока в требуемом направлении, предохранения глаз рабочего от слепящего действия ярких элементов источника света, защиты источника от механических повреждений, воздействия окружающей среды и эстетического оформления помещения.

Для характеристики светильника с точки зрения распределения светового потока в пространстве строят график силы света в полярной системе координат (рис. 4.1).

1 - широкая; 2 - равномерная; 3 - глубокая

Рисунок 4.1 – Кривые распределения силы света в пространстве.

Степень предохранения глаз работников от слепящего действия источника света определяют защитным углом светильника. Защитный угол - это угол между горизонталью и линией, соединяющей нить канала (поверхность лампы) с противоположным краем отражателя (рис. 4.2).

а - с лампой накаливания; б - с люминесцентными лампами

Рисунок 4.2 – Защитный угол светильника.

Важной характеристикой светильника является его коэффициент полезного действия - отношение фактического светового потока светильника Фф к световому потоку помещенной в него лампы ФП т.е. ηСВ = Фф/ФП .

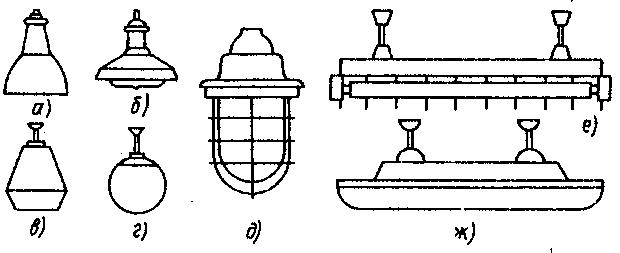

По распределению светового потока в пространстве различают светильники прямого, преимущественно прямого, рассеянного, отраженного и преимущественно отраженного света. Конструкция светильника должна надежно защищать источник света от пыли, воды и других внешних факторов, обеспечивать электро-, пожаро- и взрывобезопасность, стабильность светотехнических характеристик в данных условиях среды, удобство монтажа и обслуживания, соответствовать эстетическим требованиям. В зависимости от конструктивного исполнения различают светильники открытые, защищенные, закрытые, пылепроницаемые, влагозащитные, взрывозащищенные, взрывобезопасные. На рис. 4.3 приведены некоторые наиболее распространенные типы светильников (а – д - для ламп накаливания, е – ж - для газоразрядных ламп).

а - «Универсаль»; б - «Глубокоизлучатель»; в - «Люцета»;

г - «Молочный шарик»; д - взрывобезопасный типа ВЗГ; е - типа ОД; ж - типа ПВЛП

Рисунок 4.3 – Основные типы светильников.

4.1.6 Расчет искусственного освещения пространства над стендом с люминесцентными лампами типа ЛБ – 40

Геометрические параметры освещаемого помещения (стендового зала):

Длина (А) = 8 м.; ширина (В) = 6 м.; высота (Н) = 5 м.

Для расчета искусственного освещения используются следующие методы.

1. Метод коэффициента использования светового потока.

Этот метод применяется для расчета общего освещения (расчеты производятся для ламп накаливания и люминесцентных ламп). Расчет по данному методу сводится к определению потребного количества светильников N для установки в лаборатории, которое определяется по формуле:

N=S∙Еmin×kЗ×Z/Fл×η ,(4.5)

где S - освещаемая площадь, м;

Еmin – уровень минимальной освещенности. Еmin = 300 Лк. (СНиП 23-05-95);

kЗ – коэффициент запаса;

Z – коэффициент, учитывающий неравномерность освещенности (отношение средней освещенности к минимальной).

Fл – световой поток лампы, Лм;

η – коэффициент использования осветительной установки.

Коэффициент запаса kЗ учитывает эксплуатационное снижение освещенности по сравнению с запланированной вследствие загрязнения светильников и ламп, а также уменьшение светового потока ламп в процессе их эксплуатации. Коэффициент запаса выбирается в пределах от 1,3 до 2,0.

Коэффициент неравномерности освещенности Z учитывает неравномерность освещенности на расчетной поверхности. Его величина зависит в основном от отношения рас­стояний между светильниками и от их типов. Значение этого коэффициента принимается равным 1,1 для люминесцентных ламп и 1,15 для ламп накаливания.

Значение коэффициента использования осветительной установки η определяют в зависимости от типа светильника, коэффициентов отражения потолка, стен и пола, а также от индекса помещения i, который характеризует соотношение размеров освещаемого помещения. Индекс помещения вычисляют по формуле 4.6:

i=AB/[H(A+B)], (4.6)

где А, В - длина и ширина помещения на плане, м;

i=8∙6/[5(8+6)]=0,686

Освещаемая площадь равна:

S=A×B, м2 (4.7)

где А - длина помещения в плане, м.,

В - ширина помещения в плане, м.

S=8×6=48 м2

Потребного количества светильников с лампами накаливания N определяем по формуле 4.5:

N=48×300×1,3×1,1/3000×0,34=20,188 ≈ 20

Определение освещенности Е в расчетной точке на горизонтальной поверхности производится по формуле:

Е=(Ij×cos2γ/2×H) (α+sin2α/2), Лк (4.8)

где Ij - величина силы света в расчетной точке А, канделах, Кд.;

γ - угол между вертикальной осью лампы и направлением силы света, град.;

Н - расстояние т. А по вертикальной оси лампы, м;

α - угол, под которым видна светящаяся линия, град.

В формуле (4.8) α вычисляется в радианах, 2α - в градусах. Угол γ определяется по значению:

cosγ=H/C, (4.9)

где С - гипотенуза прямоугольного треугольника, м.

С=(Н2+l2)1/2, м (4.10)

где Н - расстояние т. А по вертикальной оси лампы, м.;

l - расстояние от вертикальной плоскости лампы равное 0,25 м.

С=(52+0,252)1/2=5,006 м.

cosγ=5/5,006=0,99

Угол α определяется по формуле 5.11:

α=α1+α2 (4.11)

Углы α1и α2 определяются из выражений 4.12 и 4.13:

tgα1=a/c (4.12)

tgα1=0,6/5,006=0,12

α1=tg 0,12=7º

tgα2=LЛ - а/с (4.13)

tgα2=1,2-0,6/5,006=0,12

α2 =tg 0,12=7º

α=7º+7º=14º

где а - расстояние т. А на горизонтальной оси лампы, м.

а = 0,6 м;

с - гипотенуза прямоугольного треугольника;

Lл - длина люминесцентной лампы, м.
