Разработка стенда для вывешивания и сдвига рельсошпальной решетки

Вывод: из расчетов, приведенных в таблице 2, видно, что при базе платформы 17260 мм, подъемно-рихтовочное устройство сможет произвести вывешивание решетки на величину меньше 150 мм при максимальном усилии на штоках гидроцилиндров вывешивания – 250 кН.

2.2.1.3 Расчетный случай №3

Исходные данные: длина защемленного рельса в пролете стенда L: 12,72 м; расстояние от оси ПРУ до бли

жайшей точки защемления рельса колесной парой передней тележки ар: 9,05 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой задней тележки bp: 3,67 м; величины вывешивания путевой решетки Hвыв , м: 0,01; 0,05; 0,1; 0,15; 0,2, 0,25.

Расчетная схема изображена на рисунке 13. Расчет усилий вывешивания рельсошпальной решетки Рсум произведен по формулам (1) – (11) и сведен в таблицу 3.

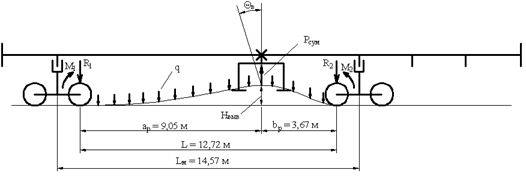

Рисунок 13 – Расчетная схема №3 к определению усилия вывешивания РШР

Таблица 3 – Усилия вывешивания РШР при величине L=12,72 м

Вывод: из расчетов, приведенных в таблице 3, видно, что при базе платформы 14570 мм, подъемно-рихтовочное устройство сможет произвести вывешивание решетки на величину около 50 мм при максимальном усилии на штоках гидроцилиндров вывешивания – 250 кН.

2.2.2 Расчет усилий сдвига

2.2.2.1 Расчетный случай №1

Исходные данные: длина защемленного рельса в пролете стенда L: 18,1 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой передней тележки ар: 9,05 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой задней тележки bp: 9,05 м; величины сдвига путевой решетки Sсдв , м: 0,01; 0,03; 0,06; 0,09; 0,12; 0,15.

Расчетная схема изображена на рисунке 14.

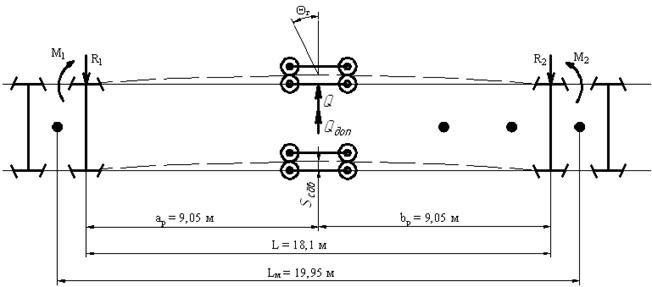

Рисунок 14 – Расчетная схема №1 к определению усилия сдвига РШР

Суммарное расчетное усилие сдвига путевой решетки Qсум , Н [10]:

, (12)

где Q - расчетное усилие на сдвиг путевой решетки, Н [10]; Qдоп - дополнительное усилие сдвига путевой решетки в плане , Н [10].

, (13)

где - опытный коэффициент учитывающий повышение поперечной жесткости путевой решетки, обусловленное скреплениями рельсов со шпалами, для железобетонных шпал и рельсов Р65, [10]; Е - модуль упругости рельсовой стали, [10]; - момент инерции поперечного сечения двух рельсов относительно вертикальной оси,
