Вывод: из расчетов, приведенных в таблице 3, видно, что при базе платформы 17260 мм, подъемно-рихтовочное устройство сможет произвести вывешивание решетки на величину 150 мм при максимальном усилии на штоках гидроцилиндров вывешивания – 170 кН.

2.2.2.3 Расчетный случай №3

Исходные данные: длина защемленного рельса в пролете стенда L: 12,72 м; расстояние от оси ПРУ до ближайшей

точки защемления рельса колесной парой передней тележки ПРУ ар: 9,05 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой задней тележки bp: 3,67 м; величины сдвига путевой решетки Sсдв , м: 0,01; 0,03; 0,06; 0,09; 0,12; 0,15.

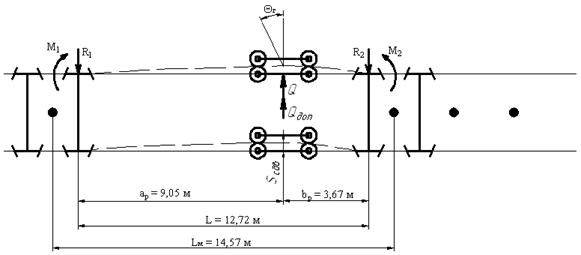

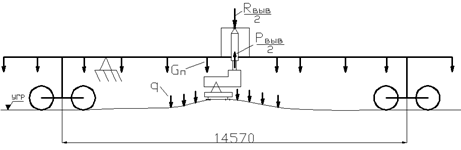

Рисунок 16 – Расчетная схема №4 к определению усилия сдвига РШР

Расчет усилий сдвига путевой решетки по формулам (11) – (19) при других величинах Sсдв сведен в таблицу 6.

Таблица 6 – Усилия сдвига РШР при величине L=12,72 м

Вывод: из расчетов, приведенных в таблице 6, видно, что при базе платформы 14570 мм, подъемно-рихтовочное устройство сможет произвести сдвиг решетки на величину между 90 и 120 мм при максимальном усилии на штоках гидроцилиндров вывешивания – 170 кН.

2.3 Конструирование элементов стенда

2.3.1 Прочностной расчет боковых и хребтовых балок рамы стенда

Исходные данные: материал: сталь 09Г2; тип сечения: двутавр №60; усилие вывешивания решетки Рвыв: 150 кН; усилие сдвига Qсдв: 170 кН.

Цель расчета: проверка несущей способности боковых и хребтовых балок.

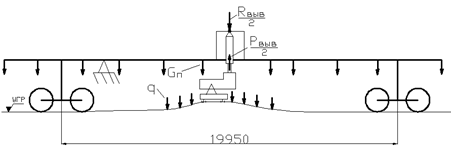

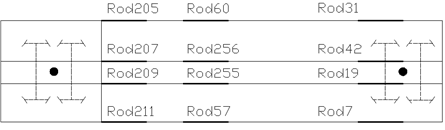

Рисунок 17 – Расчетная схема для базы стенда 19950 мм

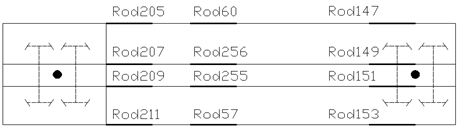

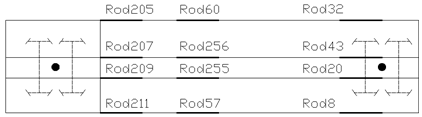

Рисунок 18 – Расчетная схема для базы стенда 17260 мм
