Использование нечеткой искусственной нейронной сети TSK (Takagi, Sugeno, Kang’a) в задаче прогнозирования валютных курсов

Можно сделать вывод, что оптимальным значеное значение обучающей выборки составляет 50 точек.

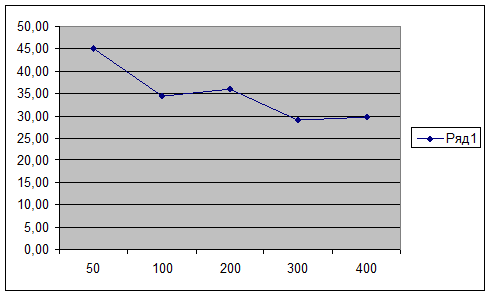

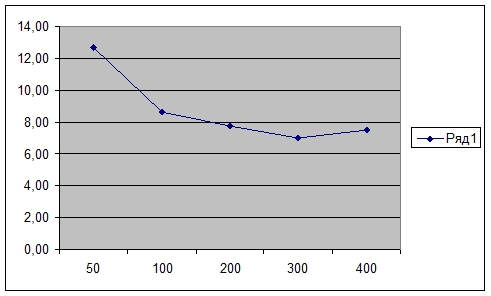

Рисунок 18. Зависимость при прогнозированни на 1 шаг СКО () на обучающей выборке от изменения длины обучающей выборки.

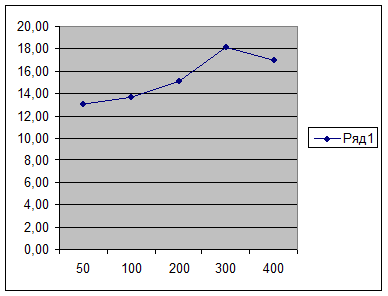

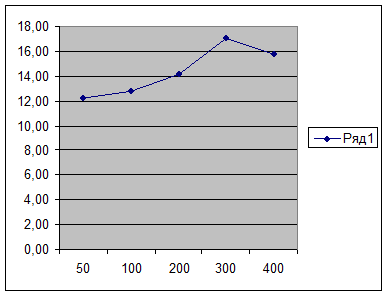

Рисунок 19. Зависимость СКО () при прогнозированни на 1 шаг на проверочной выборке от изменения длины обучающей выборки.

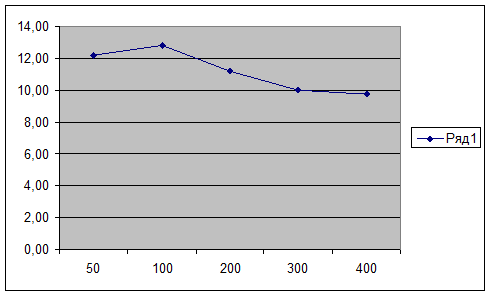

Рисунок 20. Зависимость при прогнозированни на 3 шага вперед СКО () на обучающей выборке от изменения длины обучающей выборки

Рисунок 21. Зависимость при прогнозированни на 3 шага вперед СКО () на проверочной выборке от изменения длины обучающей выборки.

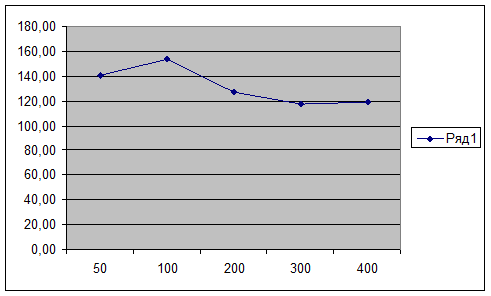

Рисунок 22. Зависимость при прогнозированни на 1 шаг САПП на обучающей выборке от изменения длины обучающей выборки

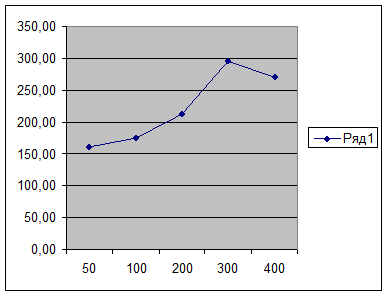

Рисунок 23. Зависимость при прогнозированни на 1 шаг САПП на проверочной выборке от изменения длины обучающей выборки

Рисунок 24. Зависимость при прогнозированни на 3 шага САПП на обучающей выборке от изменения длины обучающей выборки

Рисунок 25. Зависимость при прогнозированни на 3 шага САПП на проверочной выборке от изменения длины обучающей выборки

4.5.2 Исследование чувствительно ННС TSK к изменению количества правил

В данном разделе рассматривается чувствительность ННС TSK в зависимости от количества правил в первом слое структуры сети. Рассматривается только одна валютная пара доллар США – евро. Длина обучающей выборки была выбрана равной 50. Во всех экспериментах варьировалось количество правил, оно составляло 1, 3, 5, 7, 9.

На рисунках 26, 28, 30, 32 изображена зависимость критериев СКО и САПП при прогнозировании на 1 и 3 шага вперед на обучающей выборке. Как видно с этих рисунков, при увеличении количества правил уменьшается ошибка по критерию СКО и САПП при прогнозах на 1 и на 3 шага вперед.

На рисунках 27, 29, 31, 33 изображена зависимость критериев СКО и САПП при прогнозировании на 1 и 3 шага вперед на проверочной выборке. Как видно из этих рисунков, при увеличении количества правил сначала достигается минимум при количества правил , а затем ошибка увеличивается.

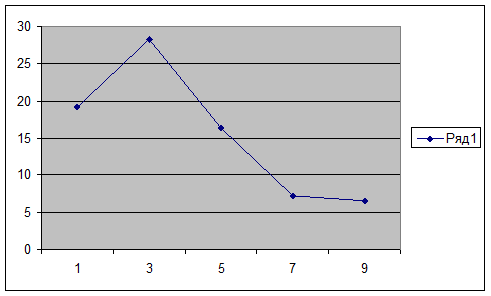

Рисунок 26. Зависимость СКО при прогнозировании на 1 шаг на обучающей выборке в зависимости от количества правил

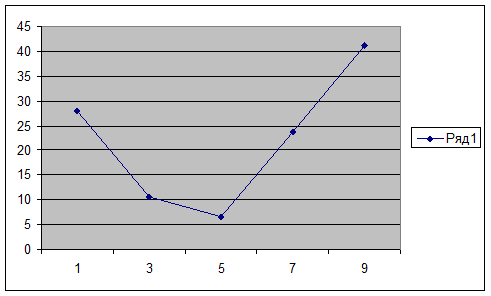

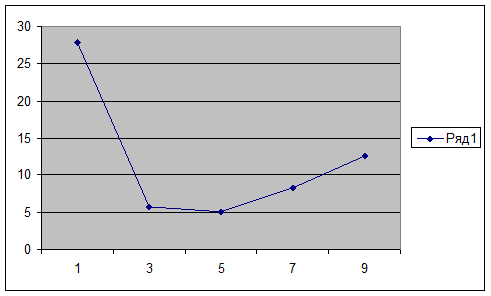

Рисунок 27. Зависимость СКО при прогнозировании на 1 шаг на проверочной выборке в зависимости от количества правил

Рисунок 28. Зависимость СКО при прогнозировании на 3 шага на обучающей выборке в зависимости от количества правил

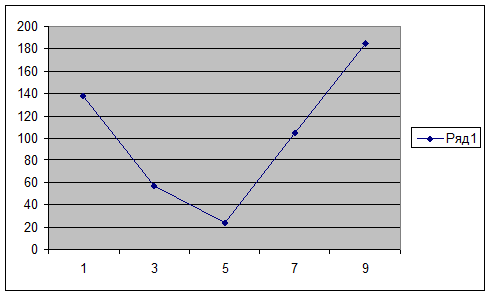

Рисунок 29. Зависимость СКО при прогнозировании на 3 шага на проверочной выборке в зависимости от количества правил

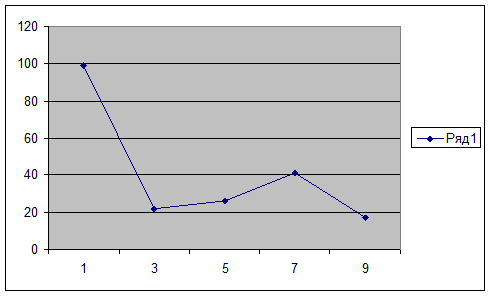

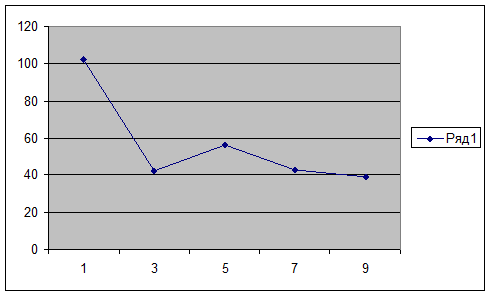

Рисунок 30. Зависимость САПП при прогнозировании на 1 шаг на обучающей выборке в зависимости от количества правил

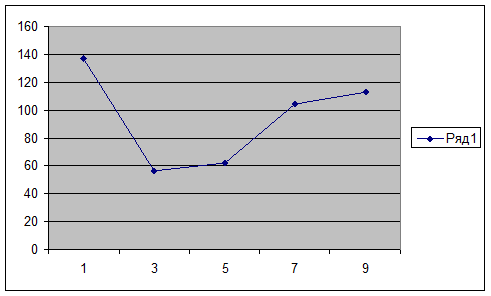

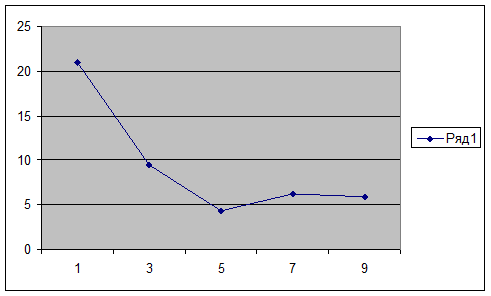

Рисунок 31. Зависимость САПП при прогнозировании на 1 шаг на проверочной выборке в зависимости от количества правил

Рисунок 32. Зависимость САПП при прогнозировании на 3 шага на обучающей выборке в зависимости от количества правил

Рисунок 33. Зависимость САПП при прогнозировании на 3 шага на проверочной выборке в зависимости от количества правил

4.6 Анализ полученных результатов

Во время первого экспериментального исследования ННС TSK прогнозировались валютные курсы для восьми валютных пар. Были получены значения критериев эффективности СКО и САПП. Для сравнения потенциальной эффективности ННС TSK были выбраны МЭС и ИНС с кубическими сплайнами. В результате экспериментов было установлено, что ННС TSK производит значительно более эффективное прогнозирование валютных курсов. СКО, полученное при прогнозировании рассматриваемой ИНС, было в 2-6 раз меньше, чем СКО, полученное при прогнозировании МЭС. Таким образом, ННС TSK лучше МЭС по критерию СКО. Критерий САПП, полученный при прогнозировании ННС TSK, был в 1,5-2 раза меньше, чем критерий САПП, полученный при прогнозировании МЭС. Таким образом ННС TSK по критериям СКО и САПП показала результаты лучше чем МЭС. ИНС с кубическими сплайнами и ННС TSK показали приблизительно равные показатели СКО и САПП, но в среднем ИНС с кубическими сплайнами дала прогноз на 3.5% лучше по критерию СКО и на 1% лучше по критерию САПП.

Во время второго экспериментального исследования рассматривалась чувствительность ННС TSK к изменению длины обучающей выборки. Были получены следующие результаты. При увеличении длины обучающей выборки СКО и критерий САПП на обучающей выборке убывали до установившегося значения. Это свидетельствует о том, что даже безграничное увеличение длины обучающей выборки не приведет к улучшению прогноза по критерию СКО и САПП. На проверочной выборке достигался максимум по критерию СКО и САПП, а далее был спад. Можно сделать вывод, что оптимальная длина обучающей выборки составляет 50 точек.

Раздел 5. Описание программного продукта

5.1 Описание пользовательского интерфейса

Пользовательский интерфейс был выполнен в визуальной среде программирования Delphi 7. Это позволило в сжатые сроки написать удобный пользовательский интерфейс.
