Физика разрушения горных пород при бурении нефтяных и газовых скважин

Режимы бурения, применяемые при бурении скважин в неблагоприятных геологических условиях (зоны поглощений раствора, осложнений, связанных с нарушением целостности ствола скважины и т.п.), при бурении второго ствола, называются специальными режимами.

8.2 Влияние параметров режима бурения на механическую скорость

Необходимость увеличения механической скорости бурения очевидна. Согл

асно оценкам, проведенным специалистами Башкирской буровой школы, возрастание Vмех в два раза снижает стоимость 1 м проходки на 50 %, увеличение же стойкости долота снижает стоимость 1 м проходки только на 11 %.

Каждый параметр режима бурения (F, n, Q) влияет на эффективность разрушения горных пород по-своему, причем влияние изменения одного из параметров на изменение механической скорости зависит от фиксированной величины других параметров. То или иное значение механической скорости бурения Vмех зависит не только от эффективности разрушения горных пород на забое скважины (это лишь одно из условий роста механической скорости), но и от совершенства очистки забоя от шлама, эффективности выноса шлама на поверхность.

8.2.1 Влияние осевого усилия

При механическом способе разрушения горных пород основная доля энергии расходуется на внедрение породоразрушающих элементов вооружения в горную породу. Величина давления, создаваемого породоразрушающим инструментом на забое скважины, определяется не только величиной осевого усилияF, но и значением контактной площади Sк данного долота. Под контактной площадью понимается сумма площадей всех зубьев на всех шарошках, контактирующих в данный момент с горной породой забоя скважины (для шарошечных долот), сумма площадей торцовой поверхности лопастей (для лопастных долот). Величина контактной площади всех долот (шарошечных, лопастных, алмазных) табулирована, т.е. известна.

При увеличении контактного давления Pк = F / Sк , линейно зависящего от осевого усилия, разрушение на забое происходит по-разному. Рассмотрим три возможных случая:

а) Рк > Н. В этом случае в горной породе, находящейся под пятном контакта, возникает объемное разрушение. Оно характеризуется тем, что возникает при единичном взаимодействии породоразрушающего элемента долота с данной “точкой” поверхности горной породы. Возникающие частицы шлама в этом случае имеют максимальный размер. Разрушение горной породы, происходящее при выполнении приведенного условия, является наиболее эффективным.

Из условия обеспечения объёмного разрушения горной породы величина осевой нагрузки на шарошечное долото рассчитывается по формуле

F = aHSк,

где  = (0,331,59) – коэффициент, учитывающий реальные условия разрушения горной породы в скважине (величину дифференциального давления, температуру горных пород, состояние забоя и пр.), Sк – контактная площадь данного долота. Величина определяется по промысловым данным.

Зная твердость горных пород и контактную площадь используемого долота, можно определить осевую нагрузку, требуемую для бурения скважины данным шарошечным долотом. Нужно помнить, что по указанной формуле можно определить лишь ориентировочное значение требуемого для разрушения горной породы осевого усилия, т.к. формула не учитывает работоспособность опор долота.

Наблюдающийся экстремальный характер изменения Vмех отFсвязывают с ограничением высоты зубцов на шарошках, наличием шлама на забое. Осевая нагрузка, при которой достигается максимальное значение механической скорости, называется критической.

Следует иметь в виду следующее: при чрезмерном увеличении осевого усилия бурильная колонна теряет устойчивость и претерпевает продольный изгиб, что приводит к незапланированному искривлению скважины.

б) Рк < Н. При такой величине контактного давления возникает усталостно-объемное разрушение горной породы. Непременным следствием установления подобного соотношения между величиной контактного давления и твердостью горной породы является возникновение разрушения при неоднократном действие породоразрушающего элемента вооружения долота на одну и ту же точку забоя. Разрушение при этом связывают с повреждаемостью породы забоя, развитием трещин в горной породе под пятном контакта при каждом ударном цикле нагряжения. Вид лунки выкола такой же, какой возникает при объёмном разрушении.

Количество циклов нагруженияn, необходимое для разрушения горных пород, зависит от их механических свойств горной породы: с увеличением хрупкости пород величина n меньше. Зависимость между величиной контактного давления Pк и количеством циклов нагружения n, необходимых для разрушения породы, имеет вид (рис. 37). Эта усталостная кривая описывается уравнением

Ркmn = С,

где m – показатель степени, С = const – постоянная усталостной кривой.

Чем больше Pк, тем меньше необходимо создать циклов нагружения для разрушения горной породы.

Минимальное контактное давление, вызывающее усталостное разрушение при циклическом нагружении при выполнении условия Рк < Н, называется пределом усталости горной породы Рус. Считаетcя, что

Рус = (1/20 ч 1/30)H.

Жлобинским Б.А. установлено, что механизм усталостно-объём-ного разрушения горных пород похож на механизм разрушения хрупких горных пород при статическом вдавливании индентора. Лунка выкола возникает вследствие раздробления горной породы под пятном кон-такта, передачи давления от индентора на окружающую породу и возникновения вокруг пятна контакта овальной (если индентор имеет прямоугольную площадку вдавливания) или круглой (при цилиндрическом инденторе) трещины, последняя стадия разрушения связана с раздавливанием уплотненного ядра под индентором и образованием лунки.

в) Рк << Н. Это условие определяет поверхностное разрушение горной породы в результате истирающего действия инструмента. Скорость бурения при выполнении этого неравенства незначительна. Размер частиц шлама мал.

Зависимость механической скорости бурения от величины осевого усилия F (контактного давления Рк) при фиксированной скорости вращения имеет вид (рис. 38).

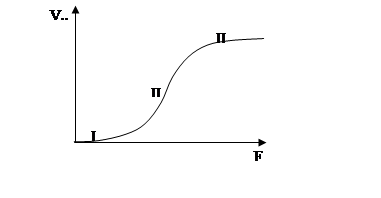

Рис. 38. Зависимость механической скорости бурения от осевой нагрузки (контактного давления) на долото (n = const, Q = const)

Представленное на рис. 38 изменение механической скорости бурения от величины осевого усилия указывает на различный механизм разрушения горных пород в трех областях изменения F(или Рк). При малых нагрузках (участок I) зависимость Vмех = f(F) линейная: прямая выходит из начала координат. Угол наклона прямой к оси F характеризует интенсивность изменения механической скорости при росте осевого усилия. Касательная к кривой, проведенная на участке II, свидетельствует о том, что в этом диапазоне изменения осевого усилия прирост механической скорости больше, чем на первом участке (касательная отсекает от оси F положительный отрезок). На участке III угол наклона касательной меньше, чем на участке II, что свидетельствует о том, что на третьем участке изменение Vмех при росте F меньше, чем на втором участке (касательная отсекает от оси F отрезок, расположенный левее начала координат).
