В кадре N7 дают команды на позиционирование в точку 3 и исполнение заданного цикла (G82) с новым значением z (—3,5 мм).

N8Х52.5 Y70.31 LF

N9Y9.69 LF

N10Х70. Y40. LF

N11 G80 ТО202 LF

Кадр N11 завершает работу сверлом диаметром 16 мм (ТО 101) и готовит к вводу новый инструмент — сверло диаметром 9,9 мм (Т0202).

N12F100. S710 М06 LF

N13Х20. Y20. М08 LF

Кадры N12 и N

13 задают режимы инструмента и установку его в шпиндель (команда М06). Выполнено позиционирование сверла в точку /, включено охлаждение (команда М08).

N14G83 R2 Z-10. LF

N15Z-17.5 F80. LF

Кадр N14 указывает постоянный цикл глубокого сверления (G83) и его параметры. Указывать параметр R необходимо, поскольку он определяет точку выхода (на ускоренном ходу) инструмента с позиции замены в рабочую позицию по оси Z. Кадр N15 дополняет кадр N14, указывая координату второго хода с измененной подачей (согласно принятой схеме обработки – рис. 2, в, подача на выходе сверла уменьшается до 80 мм/мин).

N16X150. Y20. Z-10. F100. LF

N17Z-17.5 F80. LF

Кадрами N16 и N17 программируется сверление по циклу G83 отверстия с центром в точке 2.

N18 G80 Т0404 LF

В кадре N18 готовится к вводу сверло диаметром 5 мм (Т0404) и задаются режимы его работы

N19F100. S1400 М06 LF

N20Х105. Y40. LF

N21G83 R2. Z-9. LF

N22Z-13.5 F80. LF

N23Х52.5 Y70.31 Z-9. F100. LF

N24Z-13.5 F80. LF

N25G80 Т0606 LF

Кадры N19—N24 программируют обработку сверлом диаметром 5 мм по циклу G83 отверстий в ТкЗ, 4, 5. Кадр N25 указывает новый инструмент — сверло диаметром 22 мм (Т0606).

N26F60. S355 М06 LF

N27Х70. Y40. LF

N28 G81 R2. Z-22. LF N29 G80 Т0303 LF

Кадры N26 — N28 программируют сверление отверстия диаметром 22 мм с центром в точке 6. Указывается новый инструмент — развертка диаметром 10Н8 (Т0303).

N30F50. S125 М06 LF

N31Х20. Y20. LF

N32 UUU R2. Z-18. LF

Кадр N32 вводит цикл развертывания (G89) с рабочим ходом R + z, выдержкой в конце рабочего хода и отводом на быстром ходу (рис. 2, д)

N33Х150. LF

N34 G80 Т0505 LF

Кадром N33 запрограммировано развертывание отверстия в точке 2. Кадр N34 готовит новый инструмент — метчик Мб (Т0505).

N35F250. S250 М06 LF

N36Х105. Y40. LF

N37 G84 R2. Z-17. LF

N38Х52.5 Y70.31 LF

N39Y9.69 LF

N40 G80 G59 ХО. Y0. Z0. М09 LF

N41 G00 ХО. YO. Z560. MOO LF

Кадры N35 — N39 программирует нарезание резьбы в отверстиях 3—5 в соответствии с постоянным циклом G84. Цикл обеспечивает рабочий ход с рабочей подачей, остановку и реверсивное вращение шпинделя в конечной точке, возврат инструмента с рабочей подачей.

Кадры N40, N41 отменяют смещение нуля, отключают охлаждение и выводят шпинделя в нулевую точку станка с координатой z = 560 мм.

3.6 Программирование расточных операций

Программирование обработки отверстий на расточных станках и кодирование информации УП практически аналогичны рассмотренным выше, хотя для расточных станков характерно значительно большее число возможных команд, расширение и усложнение постоянных циклов и др. Наличие у расточных станков дополнительных (вторичных) управляемых осей, необходимость закреплять (для повышения жесткости) гильзу шпинделя или столы (при некоторых видах обработки) несколько усложняют программирование. У ряда станков управляемым является также •поворот стола, смена приспособлений-спутников и др.

Рассмотрим три примера программирования обработки отверстий при использовании расточных станков.

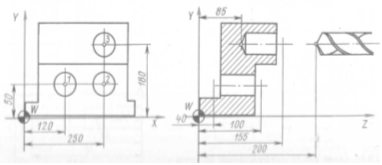

Сверление трех отверстий диаметром 18 мм одним сверлом в детали типа «угольник» (рис. 7).

Рис. 7. Схема для программирования сверления отверстий в детали типа «угольнок.»

Фрагмент программы:

N100 G90 G43 G81 D60 Х120. Y50.

Z40. R100. F40. S120 МОЗ М08 LF

По команде кадра N100 ранее установленным сверлом сверлится отверстие 1 (рис. 8.7) с координатами х=120 мм, у = 50 мм; глубина сверления определена координатой z = 40 мм; R = 100 мм. Отсчет размеров — абсолютный (G90). Вводится коррекция на длину инструмента (G43) (корректор 60 с адресом D). Корректор 60 должен быть закреплен за используемым в данной программе сверлом. Подача сверления 40 мм/мин (F40); частота вращения шпинделя 120 об/мин (S120); вращение шпинделя правое (М03). Включается охлаждение (М08).

4. Проектирование участка механической обработки [10]

4.1 Расчет потребного количества и составление ведомости оборудования

Определение приведённой годовой программы запуска в производство всех деталей, выпускаемых на участке

- коэффициент, учитывающий возможный брак

- коэффициент, учитывающий незавершённое производство

- количество типоразмеров деталей, составляющих номенклатуру участка

Определение расчётного такта выпуска деталей на участке

- действительный годовой фонд времени работы оборудования

- число рабочих смен

Определение расчётного количества станков, необходимого для обработки партии деталей-представителей и расчётного количества станков, необходимого на участке

Определение расчётного количества станков, необходимого для обработки партии деталей-представителей

,

где - штучно-калькуляционное время выполнения каждой i-той операции спроектированного технологического процесса;

- расчетный такт выпуска детали - представителя,

где - приведенная годовая программа запуска в производство детали – представителя;

коэффициент, учитывающий непрогнозируемый простой оборудования, связанный с поломками, перебоями энергии и т.д.
