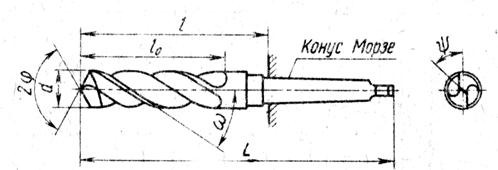

Эскиз сверла

Рис. 9.1

9.2 Исследование достигнутого уровня вида техники «Сверла»

Главными недостатками применяемого сверла являются:

- малая износостойкость;

- большие температуры при сверлении;

- большие погрешности формы и расположения получаемых отверстий;

- неточность и большая шероховатость

получаемых отверстий.

Причинами этих недостатков являются неоптимальность конструкции данного режущего инструмента и невозможность попадания СОЖ непосредственно в зону резания.

Цель исследования достигнутого уровня вида техники «Сверла» - усовершенствование исследуемого спирального сверла и нахождение таких прогрессивных ТР, которые могли бы устранить недостатки, указанные выше, путем устранения их причин.

9.2.1 Составление регламента поиска№1

Регламент поиска определяет перечень исследуемых технических решений (ИТР), их рубрику по Международной классификации изобретений (МКИ) и индекс Универсальной десятичной классификации (УДК), страны поиска, его ретроспективность (глубину), перечень источников информации, по которым предполагается провести поиск.

Сверло характеризуется конструктивными признаками – наличием элементов, их формой, материалом, размерами, взаимным расположением и взаимосвязью. Это существенные признаки при исследовании данного инструмента. Признаки способа и вещества отсутствуют. Следовательно, данный инструмент рассматриваем как устройство.

Исследуемое устройство – сверло спиральное содержит следующие ТР:

а) конструкция сверла;

б) сверление – технологический переход, положенный в основу работы сверла;

в) способ изготовления конструкции сверла.

Из выявленных ТР выбираем ИТР – такие ТР, совершенствование которых может обеспечить достижение сформулированной выше цели - устранения недостатков сверла путем устранения их причин. Это ТР «Конструкция сверла».

Для определения рубрики МКИ определяем ключевое слово – «Сверла».

По «Алфавитно-предметному указателю» т.2 [13] для ключевого слова определяем предполагаемую рубрику МКИ:

В23В51/00 – 51/ Сверла и сверлильные приспособления.

По «Указателю к МКИ» т.2 [14] уточняем рубрику МКИ Раздел В:

В23В51/02 Сверла спиральные.

Индекс УДК определяем по «Указателю к универсальной десятичной классификации» [15]:

621.9 Обработка резанием

621.951 Сверлильная обработка

В качестве стран поиска выбираем ведущие страны в области машиностроения – Россию (СССР), Великобританию, Германию, США, Францию и Японию.

Ретроспективность (глубину) поиска устанавливаем в 10 лет, полагая, что наиболее прогрессивные ТР содержатся в изобретениях, сделанных за последнее десятилетие.

В качестве источников информации принимаем патентные описания, патентные бюллетени РФ и СССР, бюллетень «Открытия, изобретения», реферативный сборник «Изобретения стран мира» соответствующих выпусков, реферативный журнал 14А «Резание металлов. Станки и инструменты», технические журналы и книги в области мехобработки.

Данные заносим в табл. 9.1 «Регламент поиска».

Таблица 9.1

Регламент поиска №1, №2

Объект: Спиральное сверло

Вид исследования: 1) Исследование достигнутого уровня вида техники; 2) Исследование патентной чистоты объекта.

9.2.2 Патентный поиск

Просматриваем источники информации в соответствии с регламентом, табл. 9.1. Выбираем такие документы, по названиям которых можно предположить, что они имеют отношение к ИТР. По этим документам знакомимся с рефератами, аннотациями, формулами изобретений, чертежами. Сведения о ТР, имеющих отношение к ИТР, заносим в табл. 9.2.

Изучаем сущность занесенных в табл.9.2 ТР по сведениям, содержащимся в таблицах, а также путем просмотра текстов патентных описаний, статей и т.п. Если из рассмотрения сущности ТР видно, что оно служит достижению той же цели, что ИТР (аналог ИТР), документ включаем в перечень для детального анализа. Запись об этом делаем в графе 5 табл.9.2.

Эскизы аналогов приведены на рис.9.2.

Эскизы аналогов

а)

б)

в)

Рис. 9.2

Таблица 9.2

Патентная документация, отобранная для анализа
