Автоматизация шлифовального процесса путем разработки автоматической системы управления регулируемым натягом

Применение ПЧ позволяет плавно регулировать скорость двигателей 5—7 в широком диапазоне, однако процессу регулирования частоты в этой системе свойственны существенные недостатки. Для создания преобразователя необходимы четыре электрические машины, рассчитанные на полную мощность потребителей что определяет громоздкость установки и ее дороговизну, особенно при больших мощностях нагрузки. Двойное

преобразование энергии—энергии переменного тока частоты,f1==50Гц в энергий постоянного тока и далее опять в энергию переменного тока регулируемой частоты — сопровождается выделением потерь энергии во всей цепи преобразования, что определяет невысокий КПД системы, и наконец, процессу изменения частоты в этой системе свойственна инерционность регулирования, связанная с изменением скорости электромашинного агрегата, обладающего механической инерцией

В настоящее время большое распространение получили статические ПЧ. Названные так, потому, что в них используются не имеющие движущихся частей элементы и устройства, такие, как полупроводниковые приборы, реакторы, конденсаторы и т. д. Использование статических ПЧ позволило повысить технико-экономические показатели регулируемого частотного ЭП за счет увеличения его КПД и быстродействия, устранения шума и упрощения обслуживания. Статические ПЧ подразделяются на две группы: без с непосредственной связью питающей сети и нагрузки и с промежуточным звеном постоянного тока.

3.7.2 Преобразователи без звена постоянного тока

Упрощенная функциональная схема ПЧ без звена постоянного тока (рис.3.7).состоит из силовой части 3, с которой связан асинхронный двигатель 4, и блока 2 управления. С помощью указанных блоков осуществляется преобразование электрической энергии переменного тока стандартных напряжений U1 и частоты f1 в энергию переменного тока с регулируемыми напряжением Uрег и частотой fper.

Рис 3.7 Блок-схема ПЧ с непосредственной связью

Силовая часть 3 выполняется на базе полупроводниковых приборов (тиристоров или транзисторов), управляемых сигналами с блока 2.

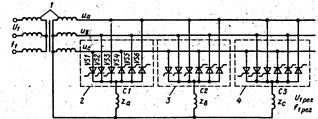

Одна из распространенных тиристорных схем трехфазного ПЧ (НПЧ) состоит из трех одинаковых комплектов 2—4 тиристоров (рис.3.8), обеспечивающих питание обмоток статора АД zа,zв,zс.

Рис.3.8. Схема трехфазного НПЧ

Каждый из трех комплектов содержит шесть тиристоров, три из которых анодами подсоединены, а три других катодами к вторичным обмоткам трансформатора 1. В схеме нулевая точка трансформатора 1 соединена с общей точкой трехфазной обмотки статора, поэтому схема называется нулевой. Каждая фаза этой схемы работает независимо от остальных, поэтому ее действия можно рассмотреть работу одной из фаз, например А, управляемую группой 2 тиристоров VS1 — VS6.

Фазные напряжения на вторичных обмотках трансформатора 1 изменяются по синусоидальному закону (рис.3.9, а), а нагрузка имеет активный характер (если нагрузкой является АД, то ее характер будет активно-индуктивный),

Если тиристоры VS1 — VS6 закрыты (управляющие импульсы от блока управления на них не подаются). В этом случае все напряжение с выхода трансформатора прикладывается к закрытым тиристорам и напряжение на статоре равно нулю.

Рис 3.9 Графики напряжений сети на входе (а) и на выходе (б, в) НПЧ

Подавая от блока управления импульсы на тиристор VS1 в момент времени t1, на VS2- в момент t2 на VS3—в момент t3. Так как в эти моменты времени потенциалы анодов тиристоров более высокие, чем катодов, то они откроются и к фазе статора будет приложено напряжение, представляющее собой положительные участки трех синусоид вторичных напряжений трансформатора Ua, Ub и Uc (рис.9.б). Если снять управляющие импульсы с VS1- VS3 и подать импульсы на тиристоры VS6, VS4 и VS5 в моменты t5, t6, t7, то на нагрузке также образуется напряжение в виде участков синусоид, но уже противоположной полярности. При поочередном открытии тиристоров VS1—VS3 и VS4— VS6 в указанном порядке кривая Uрег будет периодически повторяться. Таким образом, к фазе обмотки статора подводится напряжение переменного тока с периодом Tрег и частотой fper=l/Tper.

Период Трег этого напряжения больше, чем период сетевого напряжения T1, частота напряжения на статоре АД fрег меньше, чем частота питающего напряжения f1. Соотношение между этими величинами для трехфазной схемы

Tрег=Т1(3+2(h-1))/3,

где h = 2, 3, .— число открываемых тиристоров в группе. Из этого следует, что ПЧ без звена постоянного тока с непосредственной связью питающей сети и нагрузки может обеспечивать регулирование частоты на статоре f1 АД только в сторону ее уменьшения по сравнению с сетевой. Плавность и расширение диапазона регулирования частоты на выходеПЧ достигается введением паузы Dtрег между моментом снятия импульсов управления с тиристоров VS1 — VS3 и подачей их на тиристоры VS4—VS6.

3.7.3 Преобразователи со звеном постоянного тока

Схема ПЧ со звеном постоянного тока состоит из двух основных блоков: управляемого выпрямителя 2 (рис.3.10) и управляемого инвертора 3 с блоками 1 и 5 управления.

Рис.3.10 Схема ПЧ со звеном постоянного тока

Напряжение сети U1 стандартной частоты f1 подается на вход управляемого выпрямителя 2, преобразующего переменное напряжение U1 в постоянное Е0. Это напряжение можно регулировать в широких пределах с помощью блока управления. Выпрямленное и регулируемое напряжение E0 подается на вход инвертора 3, который преобразует напряжение постоянного тока Е0 в трехфазное напряжение Uрег регулируемой частоты fрег, которое подается на двигатель 4. Частота выходного напряжения fрег инвертора регулируется блоком 5 управления в функции сигнала управления Uy.1

3.8 Управляемые инверторы

В частотно-управляемом асинхронном ЭП применяются., различные инверторы, отличающиеся видами коммутации тиристоров, схемами их соединения, способами регулирования напряжения на АД.

В зависимости от способа коммутации тока тиристоров инверторы делятся на ведомые сетью и автономные. В инверторах, ведомых, сетью (их еще называют зависимыми инверторами), коммутация тока с тиристора на тиристор обеспечивается напряжением переменного тока источника питания.

В автономных (независимых) инверторах для коммутации тока используются дополнительные элементы—тиристоры, диоды, конденсаторы и катушки индуктивности.

Автономные инверторы делятся на инверторы напряжения и тока. Автономные инверторы напряжения (АИН) подключаются к источнику напряжения, например управляемому выпрямителю, на выходе которого включен конденсатор большой емкости. АИН имеет жесткую внешнюю характеристику, т. е. с изменением тока нагрузки напряжение на его выходе практически не изменяется. Вследствие этих свойств, при использовании АИН управляющими воздействиями на двигатель являются частота и напряжение.
