Составление конкретного бизнес-плана по освоению производства новой продукции

Рис.2.3. Маршрутная технологическая схема изготовления керамического кирпича

Пример. Необходимо составить маршрутную технологическую схему услуги «Индивидуальный пошив обуви» (рис.2.4).

Рис.2.4. Маршрутно-технологическая схема оказания услуги «Индивидуальный пошив обуви»

Многокомпонентное изделие. Различные машины и их агрегаты представляют собой многокомпонентные изделия. Многие изделия других отраслей (легкой, пищевой промышленности, строительной индустрии и др.) также являются многокомпонентными, так как их получают сборкой из разных деталей и узлов.

Прежде чем приступить к разработке маршрутной технологической схемы, необходимо составить спецификацию многокомпонентного изделия, т.е. перечень элементов, из которых оно состоит. Изделия машиностроения состоят из деталей и узлов. Большинство деталей входят в узлы, но отдельные детали могут входить в само изделие при общей сборке.

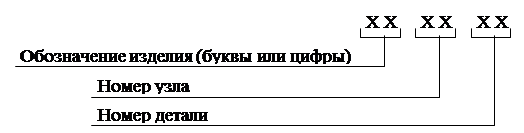

Для того, чтобы показать входимость деталей и узлов, применяют десятичную систему кодирования. Если изделие имеет два уровня вхождения: изделие – узлы – детали, то достаточно применить шестизначный код:

Например, код РК1205 означает, что деталь №5 входит в узел №12, а этот узел входит в изделие РК. Если узел приобретается как комплектующее изделие в готовом виде, то в спецификации он записывается одной строкой без указания входящих в него деталей. Для остальных узлов должны быть показаны входящие в них оригинальные детали, которые будут изготавливаться на предприятиях. Стандартные детали (винты, гайки, пружины и т.п.) в спецификацию не включаются.

Форма спецификации приведена в табл.2.1.

Таблица 2.1

Спецификация изделия

Все детали, вошедшие в спецификацию подразделяются на технологические группы. Детали одной технологической группы имеют схожие маршрутные технологические схемы, т.е. они будут обрабатываться на одном производственном участке или в одном цехе, где имеется определенный парк оборудования. Маршрутная технологическая схема производства многокомпонентного изделия строится: из технологических схем производства деталей подобранным по технологическим группам, сборки узлов и общей сборки изделия.

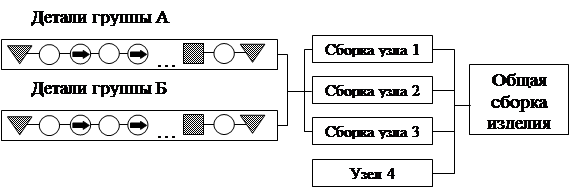

На рис.2.5 представлена принципиальная маршрутная схема производства многокомпонентного изделия, состоящего из четырех узлов, причем один из узлов является комплектующим изделием. Детали, из которых изготавливаются другие три узла, разбиты на две технологические группы «А»и «Б».

Рис.2.5. Маршрутная технологическая схема многокомпонентного изделия

Пример. В качестве примера можно привести маршрутно-технологическую схему сборки велотренажера (рис.2.6), содержащего в качестве комплектующего узла электронный датчик.

Рис.2.6. Маршрутная технологическая схема сборки велотренажера

При составлении маршрутных технологических схем следует обратить внимание на два вопроса: 1) выбор оборудования и 2) назначение нормы штучного времени.
