Элементы наглядной топологии в профильной школе

Ручка.

Ручка является поверхность с краем.

Рисунок 5

Тор.

Тор является поверхность без краем.

Рисунок 6

Бутылка Клейна.

Бутылка Клейна — это определённая неориентируемая поверхность. Бутылка Клейна впервые была описана в 1882 г

. немецким математиком Ф. Клейном. Она тесно связана с лентой Мёбиуса. Название, по-видимому, происходит от неправильного перевода немецкого слова Fläche (поверхность), которое в немецком языке близко по написанию к слову Flasche (бутылка).

Чтобы построить модель бутылки Клейна, необходимо взять бутылку с двумя отверстиями: в донышке и в стенке, вытянуть горлышко, изогнуть его вниз, и продев его через отверстие в стенке бутылки, присоединить к отверстию на дне бутылки.

Бутылка Клейна является поверхностью без края. В отличие от сферы можно пройти путь изнутри наружу не пересекая поверхность (т. е. на самом деле у этого объекта нет «внутри» и нет «снаружи»).

Бутылка Клейна может быть получена склеиванием двух лент Мёбиуса по краю.

Рисунок 7

Проективная плоскость.

Проективная плоскость является поверхность без краем.

Рисунок 8

Широкий класс двумерных поверхностей можно получить, заклеивая отверстия на сфере листами Мёбиуса или ручками.

Решение задач.

Уровень А.

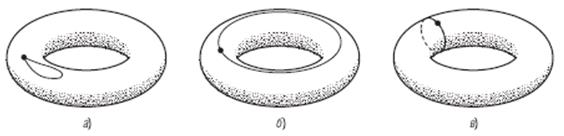

Задача 1. Укажите способы вложения окружности в тор.

Решение: Окружность в тор можно вложить тремя способами: либо так, что окружность уместится в маленьком круге (как на сфере), либо так, что она станет меридианом тора или её параллелью:

Задача 2. Докажите, что если из проективной плоскости вырезать круг, то в результате получится фигура, гомеоморфная листу Мёбиуса.

Решение: На рисунке показано, как можно представить проективную плоскость с вырезанным диском. Сделаем разрезы b и c. Затем склеим стрелки а. В результате получим лист Мёбиуса [26].

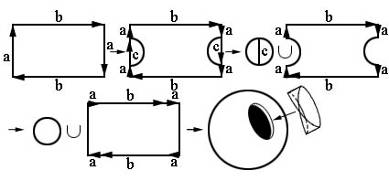

Задача 3. Докажите, что проективная плоскость гомеоморфна сфере с одним листом Мёбиуса.

Решение: Изобразим проективную плоскость, затем преобразуем её. Сначала вырежем круг, затем распрямим стрелки для получения развёртки листа Мёбиуса. В результате получим сферу с отверстием, в которое можно «поместить» лист Мёбиуса [32]:

Задача 4. Докажите, что бутылку Клейна можно разрезать на 2 листа Мёбиуса.

Решение: Два способа склейки бутылки Клейна из квадрата изображены на рис.9. На рис. 10 пунктиром изображены требуемые разрезы для обоих способов склейки.

Рисунок 9

Рисунок 10

Задача 5. Докажите, что если из проективной плоскости вырезать диск, то получится лист Мёбиуса.

Задача 6. Докажите, что кольцо гомеоморфно цилиндру.

Задача 7. Проверьте, что цилиндр, тор, сфера – ориентируемые поверхности, а проективная плоскость неориентируема.

Задача 8. Докажите, что фигура, являющаяся объединением боковой поверхности цилиндра и его нижнего основания («стакан»), гомеоморфна кругу.

Задача 9. Докажите, что фигуры, изображенные на рисунке (лента, гомеоморфная боковой поверхности цилиндра, и дважды перекрученная лента) гомеоморфны между собой.

Уровень В.

Задача 10. Докажите, что сфера, к которой приклеены 3 листа Мёбиуса, гомеоморфна сфере, к которой приклеена одна ручка и один лист Мёбиуса.

Решение: Сфера, к которой приклеены два листа Мёбиуса, гомеоморфна бутылке Клейна. Поэтому сфера, к которой приклеены три листа Мёбиуса, гомеоморфна бутылке Клейна к которой приклеен один лист Мёбиуса. Такая фигура изображена на рис.11 (а). Сделаем разрез с, а затем склеим стрелки b(рис. 11 (б)). В результате получим сферу к которой приклеены ручка а и лист Мёбиуса с.

(а) (б)

Рисунок 11

Задача 11. Доказать, что сфера, к которой приклеены два листа Мёбиуса, гомеоморфна бутылке Клейна.

Решение:

Очевидно, что склейка двух листов Мёбиуса по их общему краю эквивалентна вклеиванию этих листов в сферу с двумя дырками [32].

Задача 12. Докажите, что замкнутая ориентируемая двумерная поверхность не может быть гомеоморфна замкнутой неориентируемой двумерной поверхности.

Задача 13. К сфере с двумя дырами приклейте цилиндр по его краям. Докажите, что полученная поверхность гомеоморфна сфере с приклеенной ручкой, т.е. тору.

Задача 14. Покажите, что кольцо и лист Мёбиуса можно получить из круга приклеивание к его границе прямоугольника по двум сторонам.

Задача 15. В шаре высверлены три сквозных цилиндрических отверстия, не соединяющихся между собой. Докажите, что поверхность получившегося тела гомеоморфна сфере с тремя ручками.

Задача 16. В шаре высверлены три сквозных цилиндрических отверстия, оси которых проходят через центр шара. Докажите, что поверхность получившегося тела гомеоморфна сфере с пятью ручками.

Задача 17. Если попарно склеить противоположные стороны квадрата с учетом указанных на рисунке а направлений, то получится тор (рисунок б, в, г). Какая поверхность получится, если склеивание произвести с учетом направлений на рисунке (сторона с остается не склеенной)?

Домашнее задание.

Задачи: 4, 5, 7, 8, 10, 15.

Данная дипломная работа посвящена проблеме разработки методического инструментария для реализации принципов дифференцированного обучения математики в классах математического профиля.

Основная задача элективных занятий: учитывая интересы и склонности учащихся, расширить и углубить знания по предмету, обеспечить усвоение ими программного материала, ознакомить школьников с некоторыми общими идеями современной математики, раскрыть приложения математики на практике.

На сегодняшний день, топология является крупным разделом современной математики и знакомство с ней необходимо для общего образования школьного учителя, а также для разработки элективных занятий по данной теме.

В результате нашего исследования разработан элективный курс для десятого класса профильной школы – «Элементы наглядной топологии», состоящий из 16 занятий и методика проведения занятий по темам: «Узлы и зацепления» и «Двумерные поверхности».
