Основные рабочие параметры одноковшовых экскаваторов следующие: радиус резания Rр, радиус выгрузки Rв, высота выгрузки Hв, глубина резания Hр. Значения этих параметров, как правило, зависят от размеров рабочего оборудования, его вида и особенностей.

Радиус резания—это расстояние от оси вращения экскаватора до зубьев ковша при врезании его в грунт.

Радиус выгрузки — расстояние от оси вра

щения до центра тяжести ковша в момент выгрузки грунта.

Высота выгрузки — расстояние от уровня стояния экскаватора до нижней части ковша в момент выгрузки грунта.

Глубина резания (копания) — наибольшая глубина выемки, которая может быть образована экскаватором с одной стоянки от поверхности разрабатываемого грунта до дна забоя. Для «прямых лопат» вместо глубины резания существует максимально возможная высота копания.

У драглайнов и обратных лопат все параметры зависят от способа разработки грунта.

2. Ковш экскаватора-драглайн навешивается на канатах на удлиненную стрелу кранового типа. Забрасывая ковш в выемку на расстояние, иногда превышающее длину стрелы, ковш заполняют грунтом путем подтягивания по поверхности земли к стреле. Затем ковш поднимают в горизонтальное положение и поворотом машины перемещают к месту разгрузки. Опорожняется ковш при ослаблении натяжения тягового каната.

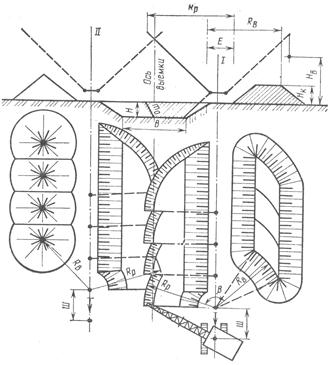

Применяют следующие основные способы разработки грунта драглайнами:

- лобовую (продольную, торцевую) разработку применяют для нешироких выемок при соблюдении условий:

RВ ≥ А Нр ≥ Н Нв ≥ Нк b ≥ 1,5bк

При продольной разработке оптимальный шаг экскаватора составляет Ш = 1/5 Lстрелы.

- боковую (поперечную) проходку применяют для широких выемок при соблюдении условий:

RР + RВ ≥ А1 Нр ≥ Н Нв ≥ Нк b ≥ 1,5lк

При поперечной разработке оптимальный шаг экскаватора составляет Ш = 1/3 Lстрелы. Экскаватор располагается в пределах полосы Е.

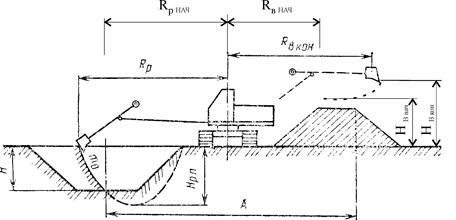

Обратная лопата – это открытый снизу ковш с режущим передним краем, шарнирно соединенный с рукоятью, соединенной в свою очередь со стрелой. По мере протягивания назад ковш заполняется грунтом. При вертикальном положении рукояти ковш подводят к месту выгрузки и разгружают путем подъема с опрокидыванием.

Ковш при наборе и выгрузке грунта движется по криволинейной траектории. Поэтому различают для обратных лопат по два значения рабочих параметров:

- радиус резания на уровне поверхности земли RР и при наибольшей глубине резания RР.п.;

- радиус выгрузки начальный RВ нач и конечный RВ кон;

- наибольшая глубина копания НР.п., зависящая от ширины выемки. При ширине выемки меньше расстояния между гусеницами в свету - большее, и меньшее для широких выемок;

- высота выгрузки начальная Нв. нач. и конечная Нв. кон.

Разработка грунта осуществляется также лобовой или боковой проходкой.

3. Прямая лопата представляет собой открытый сверху ковш с режущим передним краем. Ковш шарнирно соединен с рукоятью, которая, в свою очередь, шарнирно соединена со стрелой машины и выдвигается вперед при помощи напорного механизма. Конструкция экскаватора позволяет ему копать ниже уровня своей стоянки не более чем на 10 .20 см, нормативная производительность достигается при высоте забоя не менее высоты напорного вала (1,3-5 м. в зависимости от марки экскаватора и группы грунта).

Разработку грунта экскаватором «прямая лопата» производят лобовым и боковым забоями. Лобовой забой применяют при разработке экскаватором грунта впереди себя и отгрузке его на транспортные средства, которые подаются по дну забоя или сбоку по поверхности земли. При таких услових работы угол поворота экскаватора в цикле достигает 140-1800, что резко снижает его производительность. Лобовой забой применяется редко (например для устройства пандуса в котлован, пионерной проходки).

Ширина забоя поверху может быть:

- до 0,8…1,5 Rр – при узком забое и подаче транспортного средства сзади экскаватора;

- до 1,5 .1,9 Rр - при нормальном забое и подаче транспортных средств с двух сторон от экскаватора;

- до 2,5 Rр - при уширенном забое и движении экскаватора по зигзагу;

- до 3,5 Rр - при уширенном забое с трехступенчатым перемещением.

При узких забоях самосвалы подают под загрузку с одной стороны сзади экскаватора, а при нормальных - с обеих сторон от экскаватора попеременно, что исключает простои экскаватора.

Ширину лобовой прямолинейной проходки В можно определить по формуле:

В = 2

и для зигзагообразной

В = 2+2Rс,

где R0 – оптимальный радиус резания экскаватора; Ш - шаг экскаватора (принимается равным 8…75% длины напорного хода рукояти); Rс – радиус резания на уровне стоянки.

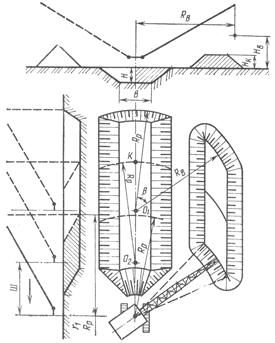

Более эффективным является разработка грунта боковым забоем (при В>2 Rр). По этой схеме транспорт подается под погрузку сбоку выработки, что дает уменьшение угла поворота экскаватора в рабочем цикле до 70-900.

Ширина боковой проходки

В = 2+0,7Rс.

Выемки, глубина которых превышает максимальную высоту забоя для данного экскаватора, разрабатывают в несколько ярусов

nя = Н/Нр max

4. Конструктивная (теоретическая) производительность (м3/ч) за час чистой работы равна:

Пк = 60∙q∙n’,

где q – геометрическая емкость ковша, м3; n’ – число циклов в единицу времени, мин-1.

Техническая производительность соответствует конкретным условиям работы в забое:

Пт = 60∙q∙Кн∙∙n

где - коэффициент приведения грунта к первоначальной плотности; Кн – коэффициент наполнения ковшей (от Кн = 0,9 для 1 группы грунта до Кн = 0,44 для 5-6 групп); n — число циклов в минуту в конкретных условиях забоя. Определяется по формуле: n = 60/tц, где tц – продолжительность одного цикла, мин.

Эксплуатационной называется средняя фактическая производительность (м3/ч) экскаватора при работе в конкретных условиях с учетом неизбежных простоев

Пэ = Пт·Кв,

где Кв—коэффициент использования рабочего времени машины (отношение времени чистой работы к затраченному).

Нормативная производительность — это объем работ, который должен быть выполнен с помощью машины за единицу времени согласно сборникам производственных норм. Обычно соответствует эксплуатационной производительности. Соотношение между производительностью экскаваторов и затратами машинного времени (по НиР) следующая:

П = ед. изм. по ЕНИР/Нмаш.
