Технология и организация строительства объектов природообустройства

В последние годы получили широкое распространение фундаменты в виде мощных опор глубокого заложения с большой несущей способностью, сооружаемых с помощью специальных станков (рис. 6.24). Разработка грунта осуществляется с помощью грейферного ковша внутри опускаемой обсадной трубы. Во время разработки грунта нижний конец трубы должен быть ниже забоя скважины. Зачистка забоя производится грейферн

ым ковшом. После установки в скважину арматурного каркаса осуществляется бетонирование методом вертикально перемещаемой трубы; заглубление бетонолитной трубы в бетонную смесь должно быть не менее 1 м.

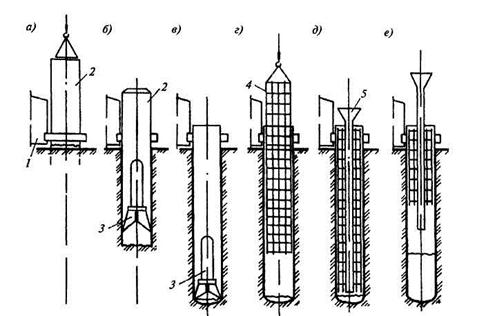

Рис 624 Технологическая схема устройства буронабивных свай диаметром 2 3,5 м а - установка бурового станка; б - проходка скважины; в - зачистка забоя; г - установка арматурного каркаса; д - установка бетонолитной трубы; е - бетонирование сваи; 1 - буровая установка; 2 - обсадная труба; 3 - грейферный ковш; 4 - арматурный каркас; 5 - бетонолитная труба;

6.10. Приемка свайных работ. Контроль качества.

Приемка свайных работ сопровождается освидетельствованием свайного основания, проверкой соответствия выполненных работ проекту, инструментальной проверкой правильности положения свай или шпунта, контрольными испытаниями свай. Отклонение положения свай от проектного не должно превышать в ростверке ленточного типа родного диаметра сваи, в свайных полях двойных размеров сваи.

При осуществлении контроля качества в процессе и при окончании устройства свайных фундаментов руководствуются следующими критериями:

от качества выполнения свайных работ зависит несущая способность свайных фундаментов, что имеет важнейшее значение для всего здания или сооружения;

устройство свай относится к скрытым работам, требующим пооперационного контроля качества в процессе их устройства.

В общем случае контролируют:

§ соответствие поступающих на строительную площадку изделий и материалов проекту;

§ соблюдение утвержденной технологии погружения забивных или устройства набивных свай;

§ несущую способность свай;

§ соответствие положения свай в плане геодезической разбивке;

Основным контролируемым параметром является обеспечение несущей способности свай. Несущую способность погруженных свай определяют статическим и динамическим методами, а набивных – только статическим.

Определение несущей способности сваи. Для свай-стоек, опирающихся на прочный грунт, главным фактором является прочность материала сваи, так как их забивают в плотные грунты до проектной отметки. Для висячих свай их несущую способность определяют спосо-10ами пробных нагрузок и динамическим (рис. 6.30).

Статическим методом несущую способность определяют после окончания работ по забивке всех свай. Для этого на сваю сверху воздействуют гидравлическими домкратами до момента смещения ее относительно окружающего грунта. При этом способе пробных нагрузок на сваю передают нагрузку, возрастающую ступенями в 1/10 .1/15 предельной расчетной нагрузки, измеряют осадки и строят график зависимости между ними. За предельно допустимую нагрузку принимают Ступень, предшествующую нагрузке, в результате которой свая погрузилась в грунт на величину, более чем в 5 раз превышающую предыдущее погружение. Этот способ надежен, но весьма трудоемок и для оценки прочностных характеристик свайного поля требуется большой промежуток времени (4 . 12 сут).

Динамический метод основан на косвенной оценке несущей способности забиваемой сваи по значению отказа, поэтому для погружаемых свай этот метод вполне заменяет статический.

Динамический способ основан на равенстве работы, совершаемой молотом при падении, и сваей на пути ее погружения. За основу принимают контрольный отказ, назначаемый проектной организацией. Отказы замеряют отказомерами, которые можно ставить на грунт или подвешивать на сваю с помощью хомута. Отказомер представляет собой мерную линейку, вдоль которой перемещаются указатели отказов. При погружении сваи в грунт один из указателей движется вниз и показывает на мерной линейке суммарное значение остаточного отказа. При наличии обратного движения сваи вверх за счет упругой реакции грунта второй указатель также перемещается вверх и показывает на мерной линейке суммарное значение упругого отказа. При отсутствии отказомеров величину отказа сваи при забивке за расчетный отрезок времени можно определить нивелиром, гидравлическим уровнем, натянутой над уровнем земли проволокой.

Учитывая, что в процессе забивки сваи грунт находится в напряженном состоянии, следует иметь в виду, что несущая способность сваи оказывается завышенной. Проверку несущей способности свай производят после отдыха свай и стабилизации грунта, а именно: в супесях - через 5 .8 сут, в суглинках - через 15 .25 сут и в глинистых грунтах — через 30 .35 сут.

При контроле положения сваи в плане следят, чтобы не были превышены допустимые отклонения: - 0,2d для забивных свай при их однорядном расположении и 0,3d при расположении свай в два и три ряда в лентах или кустах свай (d - диаметр круглой или максимальный размер прямоугольной сваи). Приемка готовых свайных фундаментов оформляется актом с приложением следующих документов:

§ паспорта на сваи и сборный ростверк заводов-изготовителей;

§ паспорта на бетон набивных свай и монолитных ростверков;

§ приемка арматурных каркасов набивных свай и монолитных ростверков;

§ акты сдачи свайного поля и готового ростверка;

§ результаты динамических или статических испытаний свай.
