Технология и организация строительства объектов природообустройства
Трубобетонные сваи. Принципиальное отличие метода в том, что обсадная труба длиной до 40 .50 м имеет в нижней части жестко за крепленный башмак. После достижения дна скважины труба остается там, не извлекается, а заполняется бетонной смесью.

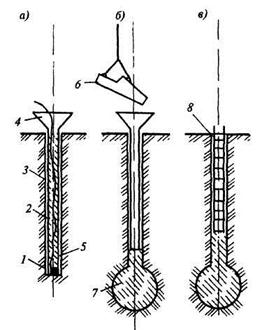

Рис. 6 18 Технологическая схема устройства свай с камуфлетным уширением.
а-
опускание заряда ВВ и заполнение скважины бетонной смесью; б- подъем бетонной трубы и образование уширенной пяты взрывом; в - готовая набивная свая с камуфлетным уширением; 1- заряд ВВ; 2 - провод к подрывной машине; 3 - обсадная труба; 4 - приемная воронка; 5 – бетонная смесь; 6 - бадья с бетонной смесью; 7 -уширенная пята; 8 - арматурный каркас;
Подводное бетонирование применяют для предохранения бетонной смеси от размыва при высоком уровне малоподвижных грунтовых вод. Бетонную смесь подают в обсадную трубу не по лотку, а под давлением по трубопроводу, погруженному до самого низа скважины. Благодаря давлению смесь выдавливается из трубы, заполняет снизу пространство скважины и начинает подниматься вверх, оттесняя наверх и находящуюся в скважине воду. В процессе заполнения бетонной смесью скважины необходимо следить, чтобы бетонолитная труба поднималась с одной скоростью с обсадной трубой, низ трубы постоянно был ниже верха уложенной бетонной смеси на 30 .40 см. После полного заполнения скважины верхний слой бетонной смеси толщиной 10 .20 см, находившийся в контакте с водой, срезают.
В обводненных грунтах может быть использовано напорное бетонирование набивных свай, которое заключается в непрерывном нагнетании бетонной смеси на всю высоту скважины под воздействием гидростатического давления, создаваемого бетононасосами. Напорное бетонирование исключает смешивание бетонной смеси с водой, глинистым раствором или шлаком (материалами разбуривания). Скорость нагнетания устанавливается исходя из условий непрерывности процесса бетонирования сваи и беспрепятственного извлечения обсадной трубы после заполнения скважины бетоном до начала схватывания. Подвижность нагнетаемых бетонных смесей должна быть в пределах 18 .24 см.
Пневмотрамбованные сваи. Сваи применяют при устройстве фундаментов в насыщенных водой грунтах с большим коэффициентом фильтрации. В этом случае бетонную смесь укладывают в полость обсадной трубы при постоянном повышенном давлении воздуха (0,25 .0,3 МПа), который подается от компрессора через ресивер, служащий для сглаживания колебаний давления. Бетонную смесь подают небольшими порциями через специальное устройство - шлюзовую камеру, действующую по принципу пневмонагнетательных установок, применяемых для транспортирования бетонной смеси. Шлюзовая камера закрывается специальными клапанами. Подача бетонной смеси в камеру осуществляется при закрытом нижнем клапане и открытом верхнем; при заполнении камеры смесью верхний клапан закрывается, нижний, наоборот, открывается, смесь выжимается в скважину.
Набивные сваи любого типа следует бетонировать без перерывов. При расположении свай одна от другой менее чем на 1,5 м их выполняют через одну, чтобы не повредить только что забетонированные. Пропущенные скважины бетонируют при второй проходке бетонолитной установки, после набора ранее забетонированными сваями достаточной прочности и несущей способности. Такая последовательность работ предусматривает предохранение как готовых скважин, так и свежезабетонированных свай от повреждения.
Буронабивные сваи обладают рядом недостатков, которые сдерживают их более широкое применение. К таким недостаткам можно отнести небольшую удельную несущую способность, высокую трудоемкость буровых работ, необходимость крепления скважин в неустойчивых грунтах, сложность бетонирования свай в водонасыщенных грунтах и трудность контроля качества выполненных работ.
Устройство свай в продавленных скважинах достаточно эффективно в сухих грунтах. При устройстве таких свай в грунте создается уплотненная зона, повышается прочность грунта и снижается его деформативность. Устройство набивных свай в уплотненных скважинах производят методами продавливания без извлечения грунта на поверхность.
Данная технология работ базируется на образовании скважины путем многократного сбрасывания с высоты чугунного конуса, в результате чего пробивается скважина. Затем скважину порционно заполнят бетонной смесью, щебнем или песком и уплотняют до образования уширенной части в основании сваи. В верхней части при укладке бенной смеси ее уплотняют вибрированием. Разработано много модификаций этого метода. Образование скважин и полостей в грунте без го выемки осуществляют: пробивкой сердечниками и обсадными трупами с помощью молотов, продавливанием вибропогружателями вибромолотами, пробивкой снарядами и трамбовкой, пробивкой пневмопробойниками, расширением гидравлическими уплотнителями, продавливанием с помощью винтовых устройств.
Нашел применение метод выштамповывания с использованием станка ударно - канатного бурения (рис. 6.19). Сначала на глубину до ½ длины будущей сваи пробуривают скважину-лидер, затем скважину пробивают ударным снарядом на требуемую глубину. Загружают в нижнюю часть скважины жесткую бетонную смесь столбом 1,5 .2 м и ударами трамбовки устраивают в основании сваи уширенную пяту. В устье скважины устанавливают обсадную трубу, монтируют арматурный каркас и осуществляют бетонирование верхней части сваи.
Метод виброформирования свай характерен наличием виброформователя. Его полый наконечник имеет лопасти в нижней части и соединяется через жесткую штангу с вибропогружателем. Под действием последнего наконечник погружается в грунт и образует скважину, которая по мере погружения наконечника заполняется бетонной смесью из бункера, установленного над устьем скважины. После пробуривания скважины наконечник немного приподнимают, при этом его лопасти раскрываются, сквозь полость наконечника бетонная смесь попадает на дно скважины. Вместо самораскрывающихся створок может быть использован теряемый чугунный башмак.
Рис 6.19 Технологическая схема устройства буронабивных свай с выштампованной пятой
а - бурение скважины; б - установка в скважину обсадной трубы; в - засыпка в скважину жесткой бетонной смеси; г - втрамбовывание бетонной смеси в основание; д - извлечение обсадной трубы и установка арматурного каркаса; е - бетонирование ствола сваи с уплотнением глубинным вибратором; ж - устройство опалубки оголовка сваи; 1 - буровая машина; 2 - рабочий механизм с навесным оборудованием для устройства уширенной пяты; 3 - обсадная труба; 4 - лоток для загрузки жесткой бетонной смеси; 5 – трамбовка; 6 - стреловой кран; 7 - арматурный каркас; 8 -бадья с бетонной смесью; 9 – воронка; 10 - выштампованная уширенная пята; 11- опалубка оголовка;
Вытрамбованные сваи используют в сухих связанных грунтах. В пробуренную скважину с помощью вибропогружателя, закрепленного на экскаваторе, погружают до проектной отметки стальную обсадную трубу, имеющую на конце съемный железобетонный башмак. Полость трубы заполняют на 0,8 . 1,0 м бетонной смесью, уплотняют ее с помощью специальной трамбующей штанги, подвешенной к вибропогружателю (рис. 6.20). В результате башмак вместе с бетонной смесью вдавливается в грунт, при этом образуется уширенная пята. Обсадная труба заполняется бетонной смесью порциями с постоянным уплотнением. По мере заполнения скважины бетонной смесью осуществляется подъем обсадной трубы экскаватором при работающем вибропогружателе, который значительно снижает адгезию трубы с бетоном в процессе ее извлечения.
