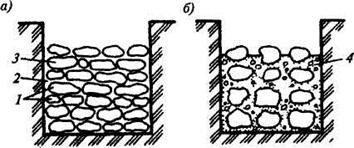

Р и с 7 8 Кладка из природных камней неправильной формы

а - бутовая кладка,

б - бутобетонная кладка,

1 - верстовые камни,

2 – раствор,

3 – постелистые камни,

4 - бетонная смесь.

Кладку «под лопатку» выполняют горизонтальными рядами из подобранных по высоте камней с перевязкой швов по однорядной си

стеме перевязки. Начинают кладку с укладки наружной и внутренней верст на растворе с высотой ряда до 30 см. В промежутки между верстами набрасывают раствор подвижностью 4 .6 см и укладывают камни забутки. Образовавшиеся промежутки между камнями расщебенивают. Кладка получается достаточно прочной, способом «под лопатку» выкладывают фундаменты, стены и столбы.

Для придания кладке большей прочности ее можно вести с облицовкой наружной стороны кирпичом по многорядной системе с перевязкой через 4 .6 рядов.

Камень и раствор всегда располагают вне траншеи, часто каменщик находится в самой траншее, а подсобник, находясь на бровке, подает в зону работ необходимые материалы.

Бутобетонная кладка отличается тем, что камни утапливают в уложенную бетонную смесь горизонтальными рядами с последующим вибрированием (рис. 7.8, б). Кладку ведут в распор со стенками траншеи или опалубкой. Бетонную смесь укладывают слоями по 20 см, камни утапливают на половину их высоты с зазорами между ними в 4 .6 см. Максимальный размер камней не должен превышать 1/3 толщины возводимой конструкции. Кладку вибрируют при подвижности бетонной смеси 5 .7 см или уплотняют трамбовками при подвижности смеси в пределах 8 . 12 см. Эта кладка прочна, менее трудоемка, чем бутовая, но она требует большего расхода древесины для устройства опалубки и очень значительного расхода цемента, так как объем камня от общего объема кладки составляет немного более 50%.

7.6. Возведение каменных конструкций в экстремальных условиях.

7.6.1. Возведение каменных конструкций в зимних условиях.

Отрицательные температуры оказывают сильное влияние на физико-механические процессы, происходящие в свежевыложенной каменной кладке. Твердение раствора в кладке прекращается из-за перехода воды раствора в лед, а реакция гидратации цемента, начавшаяся с укладкой раствора, по мере снижения температуры раствора затухает и приостанавливается. Раствор при замерзании превращается в прочную механическую смесь цемента (извести), песка и льда. Вода, переходя в лед, увеличивается в объеме, что приводит к увеличению объема раствора, в результате чего он разрыхляется, нарушаются связи между его частицами, прочность резко снижается. На поверхности камней образуется ледяная пленка, а это дополнительно снижает прочность сцепления раствора с камнем. В итоге при раннем замерзании кладки конечная прочность ее в возрасте 28 дн. оказывается значительно ниже прочности нормально твердевшей кладки.

В известковом растворе при замораживании процесс твердения также прекращается, но в отличие от цементного раствора после оттаивания процесс гидратации не возобновляется. Для выполнения каменной кладки в зимних условиях используют способ замораживания. Его отличительные особенности заключаются в следующем:

Ø при положительной температуре после оттаивания кладка будет дальше набирать свою прочность, если раствор к моменту замерзания набрал кртипическую прочность, которая составляет обычно более 20% марочной прочности;

Ø способ замораживания не применим для внецентренно сжатых конструкций со значительным эксцентриситетом и конструкций, подвергаемых вибрации, а также в бутовой кладке, в стенах из бутобетона, в сводах;

Ø используют только цементные и сложные растворы, так как известковые и известково-глиняные не сохраняют способности к твердению после оттаивания;

Ø транспортные средства, в которых доставляют раствор на строительную площадку, обязательно утепляют, к месту работ подают порцию раствора только на 20 .30 мин работы и при температуре раствора не ниже +20°С;

Ø обязателен журнал контроля за выполнением кирпичной кладки и за ее размораживанием, так как из-за неодинаковой плотности раствора при оттаивании возможны неравномерные осадки.

На практике применяют следующие способы кладки в зимних условиях.

Чистый способ замораживания, при котором кладку осуществляют на подогретых составляющих раствора. Воду нагревают в бойлерах или регистрами до 80 .90°С, песок отогревают до положительной температуры, или разогревают до 60°С. Применяют цементные ли цементно-известковые растворы с минимальной температурой момент укладки не ниже +20°С при температуре окружающего воздуха 0°С. При понижении температуры окружающей среды на несколько градусов, на столько же градусов необходимо повысить температуру применяемого строительного раствора. Кладку ведут на кирпиче, очищенном от снега и наледи. Раствор замерзает, не набрав арочной прочности, но, приобретя уже критическую прочность, поэтому при положительной температуре набор прочности будет продолжаться, но марочной прочности кладка обычно не набирает. Для получения марочной прочности используют марку раствора превышающую на 1 или 2 класса проектную.

Кладку ведут на всю ширину стены одновременно. Желательно добиться, чтобы раствор замерз после укладки 5 .6 последующих рядов кладки, что обеспечит лучшее его уплотнение и уменьшит осадку весной. Для повышения прочности кладки устраивают металлические связи в местах примыканий и пересечений, обычно на уровне перекрытия каждого этажа (рис. 7.14). Сборные элементы монтируют непосредственно после завершения кладки этажа, а плиты перекрытий - с обязательной анкеровкой в швах кладки наружной версты.

Рис. 7.14. Усиление кладки стальными связями в процессе работ:

а-в углах;

1 - вертикальные анкеры диаметром 10. .12 мм;

2 - горизонтальные связи диаметром 8 . 10 мм;

Замораживание с применением противоморозных добавок. Цементные и смешанные растворы с противоморозными химическими добавками обеспечивают набор прочности при отрицательной температуре не менее 20% проектной, а при благоприятных погодных условиях за зимние месяцы раствор может приобрести до 70 .80% марочной прочности. В результате применения растворов с противоморозными добавками прочность каменной кладки в зимних условиях оказывается не меньше, чем прочность аналогичной кладки, выполненной летом.

Растворы с добавками 3 .6% хлористого натрия, кальция, аммония позволяют отодвинуть температуру замерзания раствора до -10°С. Для зданий с постоянным пребыванием людей эти растворы применять не разрешается, используют только поташ и 3 .6%-ный раствор нитрита натрия.

Кирпич и камень при кладке на растворах с противоморозными добавками очищают от снега и наледи. При морозах до - 15°С кладку ведут на растворах с добавкой нитрита натрия (5 . 10% от массы цемента). Удобоукладываемость таких растворов сохраняется на морозе в течение 1,5 .3 ч. Растворы с нитритом натрия при температуре ниже - 15°С почти не набирают прочности, но при более высоких температурах растворы вновь «оживают» и их твердение продолжается.
