Технология и организация строительства объектов природообустройства

Скважины бурят вращательным способом. Глинистый раствор готовят на месте выполнения работ и по мере бурения подают в скважину по пустотелой буровой штанге под давлением. По мере бурения находящийся под гидростатическим давлением раствор от места забуривания, встречая сопротивление грунта, начинает подниматься вверх вдоль стенок скважины, вынося разрушенные бурами грунты, и выходя на поверхность

, попадает в отстойник-зумпф, откуда снова насосом подается в скважину для дальнейшей циркуляции.

Глинистый раствор, находящийся в скважине под давлением, цементирует грунт стенок, тем самым препятствуя проникновению воды, что позволяет исключить применение обсадных труб. После завершения проходки скважины в нее при необходимости устанавливается арматурный каркас, бетонная смесь из вибробункера по бетонолитной трубе попадает на дно скважины, поднимаясь вверх, бетонная смесь вытесняет глинистый раствор. По мере заполнения скважины бетонной смесью производят подъем бетоновода.

Крепление скважин обсадными трубами. Устройство свай этим методом возможно в любых гидрогеологических условиях; обсадные трубы могут быть оставлены в скважине или извлечены из нее в процессе изготовления сваи (рис. 6.15). Обсадные трубы соединяют между собой при помощи замков специальной конструкции (если это инвентарные трубы) или на сварке. Пробуривают скважины вращательным или ударным способом. Погружение обсадных труб в грунт в процессе бурения скважины осуществляют гидродомкратами.

Рис. 6.15. Технологическая схема устройства буронабивных свай с применением обсадных труб

а - установка кондуктора и забуривание скважины; б - погружение обсадной трубы; в - проходка скважины; г - наращивание следующего звена обсадной трубы; д - зачистка забоя скважины; е -установка арматурного каркаса; ж - заполнение скважины бетонной смесью и извлечение обсадной трубы; 1 - рабочий орган для бурения скважины; 2 – скважина; 3 – кондуктор; 4 - буровая установка; 5 - обсадная труба; 6 - арматурный каркас; 7 - бетонолитная труба; 8 - вибробункер

После зачистки забоя и установки арматурного каркаса скважину бетонируют методом вертикально перемещаемой трубы. По мере заполнения скважины бетонной смесью могут производить извлечение инвентарной обсадной трубы. Специальная система домкратов, смонтированных на установке, сообщает трубе возвратно-поступательное движение, за счет чего бетонная смесь дополнительно уплотняется. По завершении бетонирования скважины осуществляют формирование головы сваи. Находят применение установки по изготовлению набивных свай с использованием обсадных труб с извлечением грунта трубы виброгрейфером (рис. 6.16).

В настоящее время проходит успешное испытание специальный полимерный концентрат на основе полиакриламида, который в процесс гидратации образует коллоидный буровой раствор, создающий защитную пленку на стенках скважины, что в сочетании с избыточным гидростатическим давлением предотвращает их осыпание. Бурение в сложных геологических условиях без применения обсадных труб показало целостность буронабивной сваи по всей глубине после закачивания в нее бетона и отсутствие каких-либо наплывов или впадин бетона на боковой поверхности сваи. Использование коллоидного раствора позволяет существенно увеличить производительность буровых работ, снизить их себестоимость и трудоемкость, резко сократить потребность в обсадных трубах без снижения качества работ.

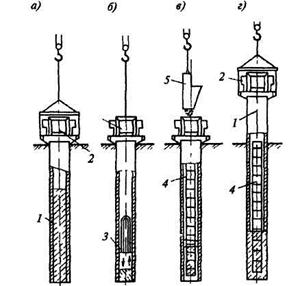

Рис. 6.16. Технологическая схема изготовления набивных свай с выемкой грунта подзащитой обсадных труб

а - погружение обсадной трубы виброустаиовкой; б - извлечение грунта из обсадной трубы виброгрейфером; в - бетонирование сваи; г - извлечение обсадной трубы виброустаиовкой; 1 - обсадная труба; 2 – виброустановка; 3 – виброгрейфер; 4 - арматурный каркас; 5 - бадья с бетонной смесью;

Буронабивные сваи с уширенной пятой. Диаметр таких свай 0,6 .2,0 м, длина 14 .50 м. Существуют три способа устройства уширений свай. Первый способ - распирание грунта усиленным трамбованием бетонной смеси в нижней части скважины, когда невозможно оценить качество работ, форму (какой стала пята уширения), насколько бетон перемешался с грунтом и какова его несущая способность.

При втором способе скважину пробуривают станком, имеющим на буровой колонке специальное устройство в виде раскрывающегося ножа, для образования уширения скважины диаметром до 3 м (рис. 6.17). Нож раскрывается гидравлическим механизмом, управляемым с поверхности земли. При вращении штанги ножи срезают грунт, который попадает в бадью, расположенную над расширителем. За несколько операций срезания ножами грунта и извлечения его на поверхность в грунте образуется уширенная полость. В скважину подают глинистый раствор из бентонитовых глин, который непрерывно циркулирует и обеспечивает устойчивость стенок скважины. При устройстве уширений разбуривание полости осуществляют одновременно с подачей в скважину свежего глинистого раствора до полной замены раствора, загрязненного грунтом. После завершения бурения скважины на проектную глубину буровую колонку с уширителем извлекают, в скважину устанавливают арматурный каркас. Бетонирование ведут методом вертикально перемещающейся трубы, когда одновременно в трубу подают бетонную смесь и поднимают ее. Бетонная смесь, соприкасаясь с вязким глинистым раствором, не снижает своей прочности, цементное вяжущее из смеси не вымывается. Бетонная смесь выжимает глинистый раствор вверх по трубе и через зазор между трубой и скважиной. Нижний конец бетонолитной трубы должен быть постоянно заглублен в бетонную смесь на глубину порядка 2 м; бетонирование осуществляют непрерывно, чтобы не возникали прослойки глинистого раствора в бетоне.

Р и с 6 17 Разбуривание полости в грунте уширителем

а - положение уширителя во время разбуривания скважины; б - то же, в процессе разбуривания полости; 1 - грунто-сборник; 2 - режущие ножи; 3 – скважина; 4 – штанга; 5 - уширенная полость;

Взрывной способ устройства уширений (рис. 6.18). В пробуренную скважину устанавливают обсадную трубу. На дно скважины опускают заряд взрывчатого вещества расчетной массы и выводят провода от детонатора к взрывной машинке, находящейся на поверхности. Скважину заполняют бетонной смесью на 1,5 .2,0 м, поднимают на 0,5 м общую трубу и производят взрыв. Энергия взрыва уплотняет грунт создает сферическую полость, которая заполняется бетонной смесью из обсадной трубы. После этого порциями и с необходимым уплотнением заполняют обсадную трубу бетонной смесью доверху.

Буронабивная свая с башмаком. Особенность метода в том, что пробуренную скважину опускают обсадную трубу, имеющую на конце свободно опертый чугунный башмак, оставляемый в грунте после погружения обсадной трубы на требуемую глубину. Порционно загружая бетонную смесь, регулярно ее уплотняя и постепенно извлекая зубу из скважины, получают готовую набивную бетонную сваю.
