- достаточность места для маневрирования (минимальный радиус поворота скрепера 5-10 м);

- объем земляных работ (от 5 тыс. до 100 тыс. м3 на одну машину).

Бульдозер вторая по объемам выполняемых земляных работ землеройно-транспортная машина. В строительстве применяют гусеничные или колесные бульдозеры с неповоротным и поворотным (универсальным) отвалом. Они используются:

- на вскрышн

ых работах;

- при разработке выемок глубиной до 2,5…3,0 м;

- при вертикальной планировке площадей;

- для обратной засыпки пазух котлованов и траншей;

- на профилировании террас, полотна дорог и т.п.

- при разравнивании и перемещении грунта в отвалах после экскаваторной разработки и др.

Принимая бульдозеры необходимо учитывать:

- уклоны пути (предельные уклоны при подъеме – 2,3…3,0, поперечные уклоны – до 0,25);

- дальность транспортирования грунта (от 20…30 м до 150 м при работе бульдозеров тягового класса свыше 25 тс, оборудованных открылками).

2. Полный рабочий цикл работы скрепера состоит из: набора грунта; движения нагруженного скрепера; разгрузки ковша; движения порожнего скрепера назад.

Набор грунта производят при прямолинейном движении скрепера на участке:

Lmin = lн + lскрепера + lтягача.

Длина пути набора грунта скрепером (обычно 15…70 м) находится по формуле:

lн = ,

где q – геометрическая вместимоть ковша, м3; bн – ширина ковша, м.; h – средняя толщина стружки, м; Кн – коэффициент наполнения ковша грунтом; Кр – коэффициент разрыхления грунта; Кп ≈ 1,2 – коэффициент потерь грунта; Кh ≈ 0,7 – коэффициент неравномерности стружки.

Для увеличения толщины стружки, сокращения времени и пути наполнения ковша применяют тракторы-толкачи (один толкач на 2 .6 скреперов).

Скреперы набирают грунт следующими способами:

- тонкой прямой стружкой применяют на любых связных грунтах (рис. 1а);

- клиновой при разработке легких связных грунтов на горизонтальных участках (рис. 1б);

- гребенчатой при разработке сухих суглинистых и глинистых грунтов на горизонтальных участках (рис. 1в);

- клевковой с переменным заглублением ковша скрепера (рис. 1г).

Разгрузка ковша скрепера осуществляется на участке:

lв = ,

где hсл – средняя толщина отсыпки, м.

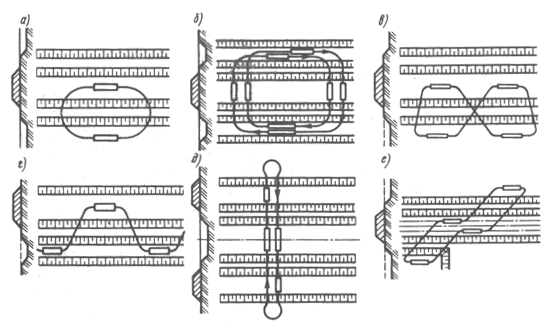

Разработка выемок скреперами ведется поперечным или продольным способом в зависимости от направления движения скрепера (вдоль или поперек). Применяют следующие схемы движения скреперов:

1. Эллиптическая схема (рис. 2 а) применяется в большинстве случаев при планировочных работах и при возведении насыпей или разработке выемок линейно-протяженных сооружений при высоте или глубине до 2 м, когда не требуется устройства выездов или съездов.

2. Спиральная схема (рис. 2 б) находит применение при возведении широких насыпей из двухсторонних резервов или широких выемок высотой или глубиной до 2,6 м. Так же не требует устройства съездов и выездов.

3. Движение «по восьмерке» (рис. 2 в) применяют при тех же условиях, что и эллиптическую схему. Чередование правых и левых поворотов почти вдвое сокращает время на повороты, повышая на З . 5% производительность скрепера.

4. Схему движения «по зигзагу» (рис. 2 г) используют при возведении насыпей высотой до 6 м из резервов по длине захвата 200 м и более. Позволяет повысить производительность по сравнению с эллиптической схемой на 15%.

5. Челночно-поперечную схему (рис. 2 д) применяют при возведении насыпей высотой менее 1,5 м при работе из двусторонних резервов. По сравнению с эллиптической схемой производительность скрепера выше на 20 . 25%.

6. Челночно-продольную схему движения (рис. 2 е) применяют при возведении насыпей до 5 .6 м, с заложением откосов не круче 1:2, с транспортировкой грунта из двусторонних резервов. При этой схеме холостой пробег сокращается до минимума.

3. Рабочий цикл работы бульдозера состоит из: резания и набора грунта путем снятия стружки; перемещения грунта отвалом бульдозера; отсыпки, распределения и укладки грунта; возврата обычно задним ходом.

Объем грунта (м3) перед отвалом бульдозера составляет:

q = ,

где НО и bО – высота и ширина отвала бульдозера, м; φ – угол естественного откоса насыпного грунта (φ = 30…450); β – угол захвата, град.; Кн – коэффициент наполнения (Кн = 0,6…0,8).

Длина пути набора грунта (обычно 6…10 м) составляет:

lн = ,

где - коэффициент приведения грунта к первоначальной плотности.

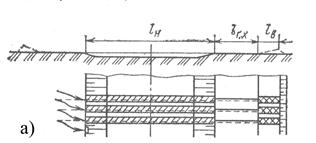

Разработка выемок бульдозерами ведется поперечным (рис. 4а)или продольно-поперечным (рис. 4б) способами. При выполнении условий

1. Ввыемки ≤ lн 2. bвыемки ≥ bо + 0,5 м.

применяется продольно-поперечный способ, в противном случае - поперечный.

При перемещении грунта происходит его потеря в боковых валиках. Для предотвращения этого необходимо:

- работа бульдозера по одному следу;

- работа в траншее (перемычки разрабатываются по мере углубления траншеи);

- спаренная работа бульдозеров;

- перемещение двойной или тройной призмы волочения (при этом призму волочения первого прохода оставляют на середине рабочего хода, призму второго прохода доставляют сюда же, и далее бульдозер перемещает двойную призму);

- закрепление по бокам отвала открылков ящечного типа.

4. Грейдеры – прицепные и полуприцепные машины, работающие в сцепе с гусеничными тракторами или колесными тягачами; автогрейдеры - самоходные машины на пневмоходу. Они применяются на:

- планировке площадей, верха и откосов земляных сооружений;

- для разравнивания отсыпанного в насыпь грунта;

- для устройства небольших насыпей (валиков, дамбочек, подушек высотой до 0,5…0,8 м.);

- на профилировании при устройстве дорог, террасс, каналов.

Все виды работ грейдеры выполняют при движении по кольцевой продольной схеме вдоль большой оси выемки или насыпи, причем рабочими обычно являются проходы в прямом и обратном направлении.

Рабочий цикл грейдера при устройстве профильных выемок включает в себя: одновременное резание, перемещение и укладку грунта; разворот и движение обратным (холостым) ходом. Перерывы в резании грунта при разворотах в конце участка позволяет рассматривать грейдеры как машины циклического действия.

Отвал грейдера может располагаться под различными углами захвата и зарезания. Это позволяет вырезать профильные выемки и отсыпать насыпи глубиной до 0,8…0,5 м.
