Технология и организация строительства объектов природообустройства

- калькуляция затрат труда, времени работы машин, зарплаты;

- график производства работ (как правило, линейный график);

- материально-технические ресурсы;

- техника безопасности;

- технико-экономические показатели (затраты труда и машинного времени, выработка рабочих, зарплата, продолжительность осуществления).

Карту трудовых процессов разрабатывают для указания рацио

нальных приемов труда при выполнении отдельных видов технологических операций.

В ней указывают наиболее рациональный состав рабочего звена, распределение операций между рабочими; приводят режимы труда и отдыха.

Карты трудовых процессов содержат четыре раздела:

- область и эффективность применения карты;

- подготовка и условия выполнения процесса;

- исполнители, предметы и орудия труда;

- технология процесса и организация труда (с обязательным поминутным графиком выполнения трудового процесса).

Лекция № 2: «Инженерная подготовка строительной площадки. Транспортирование, погрузка-разгрузка и складирование строительных грузов»

Литература:

1. Технология строительных процессов: Учебник для студ. ВУЗов, обуч. по направлению «Строительство»/А.А. Афанасьев, Н.Н. Данилов, В.Д. Копылов и др.; Под ред. Н.Н. Данилова, О.М. Терентьева. – 2-е изд., перераб. – М.: Высш. школа, 2001 - стр. 41-68.

2. Технология строительных процессов: В 2 ч.: Учеб. для строит. ВУЗов/В.И. Теличенко, А.А. Лапидус, О.М. Терентьев. – М.: Высш. школа, 2002-2003 - стр. 44-81.

Вопросы:

1. Создание опорной геодезической основы.

2. Расчистка территории. Отвод поверхностных и грунтовых вод.

3. Строительные грузы и виды транспорта.

4. Транспортирование строительных грузов рельсовым и безрельсовым транспортом.

5. Погрузочно-разгрузочные работы и складирование строительных грузов.

При инженерной подготовке строительной площадки выполняют комплекс процессов по созданию геодезической разбивочной основы, расчистке и планировке территории, отводе поверхностных и грунтовых вод с территории стройплощадки.

1. Геодезическая разбивка включает в себя:

а) создание опорной геодезической сети, разбивку стройплощадки на квадраты с закреплением вершин реперами, поверочное нивелирование территории;

б) разбивку зданий и сооружений на местности, их привязку к опорной геодезической сети;

в) устройство обноски, закрепление осей сооружений.

Опорную геодезическую разбивочную основу создают в виде:

а) строительной сетки – продольных и поперечных осей, определяющих расположение на местности группы сооружений;

б) красных линий – продольных или поперечных осей, определяющих положение на местности и габариты отдельного сооружения.

в) полигонометрических или теодолитных ходов вдоль трасс и осей линейных сооружений (каналов, трубопроводов и др.);

г) сетей триангуляции с привязкой главных осей крупных ГТС (гидроузлов, плотин, мостов).

Закрепление вершин опорной геодезической сети сетки осуществляется временными (металлические штыри и деревянные колья) и постоянными знаками с плановой точкой (в виде забетонированных обрезков труб, рельсов и т.п. на глубину свыше 1 м. ниже глубины промерзания грунта). Последнее позволяет использовать их в качестве высотных опорных пунктов (строительных реперов). Высотная отметка репера должна быть получена не менее чем от 2 реперов государственной или местной геодезической сети. Подготовка геодезической основы – функция заказчика и она передается подрядной строительной организации за 10 дней до начала работ.

На базе геодезической основы ведут разбивочные работы с выносом и закреплением осевых линий, плановых размеров и высотного положения конструктивных элементов сооружения.

Для обозначения контуров котлованов под сооружения устанавливают на расстоянии 2-3 м. сплошную (по всему периметру) или прерывную (для прохода и проезда) строительную обноску, состоящую из врытых в грунт стоек и прикрепленных к ним на одном уровне досок. Оси сооружений показывают проволокой (причалкой), натянутой на вбитые в доски гвозди. С помощью отвесов, подвещенных к причалкам контролируют отметки дна котлована.

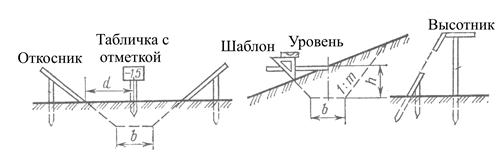

Для линейных сооружений в выемке или насыпи (например, каналов или автодорог) проводят попикетную или в характерных местах рельефа разбивку поперечников. Элементы откосов задают откосниками, высоту насыпи – высотниками с откосниками, глубину выемки - табличками с отметками, расположенными на расстоянии d = b/2 + mh от бровки выемки.

При разбивке тела плотин и дамб контуры насыпи закрепляют деревянными колышками и устанавливают в них откосники. Гребень обозначают высотниками с откосниками. Деревянные шаблоны в последующем извлекаются из тела насыпи (для предотвращения образования пустот из-за гниения дерева). Точность разбивки определяется точностью земляных работ – порядка ±50 мм.

2. В комплекс работ по расчистке территории входят:

а) пересадка или защита ценных зеленых насаждений;

б) расчистка площадки от ненужных деревьев, кустарника, корчевка пней.

Валка деревьев производится с помощью механических и бензомоторных пил, бульдозерами, тракторами с трелевочно-корчевальными лебедками. Предварительно рекомендуется расчистка от кустарника и мелколесья кусторезами и корчевателями-собирателями.

Корчевание пней в диаметре до 50 см. осуществляется теми же тракторами и бульдозерами, а свыше – корчевателями-собирателями и взрывным способом;

в) снятие плодородного слоя почвы (толщиной от 20 до 120 см в зависимости от типа почв) и перемещение в отвалы грунта для хранения и последующей рекультивации. Операция осуществляется бульдозерами, грейдерами и скреперами;

г) снос и разборка строений, осуществляемая общестроительными (бульдозеры, краны, сменное оборудование на одноковшовых экскаваторах в виде гидро-, шар- и клин-молотов и т.п.) и специальными (отбойные молотки, бетоноизмельчители и др.) машинами, механизмами и приспособлениями;

д) отсоединение и перенос инженерных сетей и коммуникаций. Осуществляется по согласованию с эксплуатирующей организацией.

Отвод поверхностных и грунтовых вод включает в себя:

а) устройство нагорных и водоотводных канав, обваловывание;

Устраиваются бульдозерами с поворотным отвалом, грейдерами или экскаваторами на расстоянии не менее 5 м. от постоянной выемки и 3 м. от временной. Поперечное сечение и уклоны расчитываются на максимальный ливневый (или смешанный) расход 10%-ой обеспеченности. Продольный уклон принимают не менее 0,003. Скорости течения не должны при этом превышать: Vнезаиляющая< Vсредняя< Vнеразмывающая. Русло крепится от размыва дёрном, каменной наброской, фашинами;
