Теория управления. Принципы системного анализа

Модели координации и организации разрабатываются в общей теории систем, в теории принятия решений, на основе теории расписаний, в частности, с использованием методов сетевого планирования и управления.

Литература:

1. Ильина Н.В., Лапшин Д.Д., Федянин В.И. Системный анализ и моделирование процессов в техносфере: Учеб. пособие. Ч. 2. Воронеж: ГОУВПО «Воронежский государственный тех

нический университет, 2008.

Лекция 8. Понятие и классификация моделей

8.1 Понятие модели, моделирования

Первоначальное определение модели – некоторое вспомогательное средство, который в определенной ситуации заменяет другой объект. Вначале понятие «модель» относилось только к материальным объектам, как, например, манекен (модель человеческой фигуры, чучело (модель животного), модели автомобилей, самолетов и т.п. Возможны и другие, более точные определения, например: «модель» - это некий объект – заместитель, который в определенной степени заменяет объект – оригинал, воспроизводя интересующие нас свойства и характеристики оригинала, причем по сравнению с оригиналом модель имеет существенные преимущества для определенного вида работы с ней, а именно: наглядность, доступность испытаний и т.п.

Модель – это не абсолютная копия оригинала, она предполагает уже некоторую степень абстрагирования. Чертежи, рисунки, карты – это тоже модели, но они соответствуют более высокой степени абстрагирования от оригинала, поэтому их модельные свойства были осознаны намного позже.

В настоящее время понятие модели расширилось, оно включает и реальные и, так называемые «идеальные» модели, например, математические модели. Свойствами модели обладают такие формы научных представлений о мире как законы, гипотезы, теории.

Модели не только качественно различны, они иерархичны, т.е. могут быть модели более высокого уровня и менее высокого, как, например, в случае моделей научного знания (рис. 1).

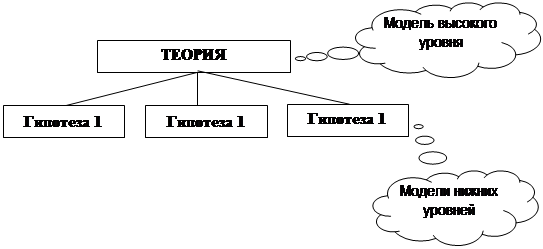

Рис. 1. Модели научного знания

Выше было сказано, что моделирование есть неотъемлемое свойство человеческой деятельности. Можно уточнить, что это – неотъемлемый этап всякой целенаправленной деятельности.

Любая деятельность человека имеет целевой характер, а цель – не что иное, как образ ожидаемого будущего, т.е. Модель состояния, на реализацию которого направлена деятельность.

Далее: деятельность системна, т.е. она осуществляется не хаотично, а по определенному плану, или алгоритму. Следовательно, алгоритм тоже можно рассматривать как модель будущей деятельности.

Из этих рассуждений следует, что модель является не просто образом – заменителем оригинала, а целевым отображением. (Пример – роль бревна на тур. Стоянке). Т.е. модель отображает не сам по себе объект-оригинал, а то, что в нем нас интересует, т.е. то, что соответствует поставленной цели.

Поскольку модель – целевое отображение, один и тот же объект может иметь множество моделей в зависимости от целей.

8.2 Познавательные и прагматические модели

Вся деятельность человека связана с получением, переработкой и использованием информации. Модели объектов, модели деятельности целесообразно, таким образом, разделить по направленности основных информационных потоков, циркулирующих между субъектом и окружающим миром.

Познавательная модель – это форма организации и представления знаний, средство соединения новых знаний с уже имеющимися (рис. 2).

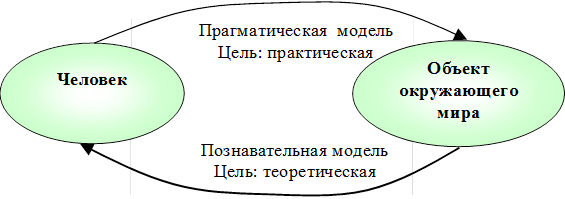

Рис. 2. Познавательная и прагматическая модели

При установлении расхождения между моделью и реальностью это рассуждение устраняется путем изменения модели (модель «подгоняется» под реальность, см. рис. 3а).

Прагматическая модель это средство управления, средство организации практических действий, способ представления образцово правильных действий или их результата.

По сути, прагматическая модель есть рабочее представление целей. Поэтому при обнаружении расхождений между моделью и реальностью прагматическая модель используется для изменения реальности, т.е. здесь реальность «подгоняется» под модель, см. рис.3б (пример: социально-политические доктрины ® преобразование мира, школьная педагогика ® изменение характеров, воздействие на личность, руководитель – коллектив).

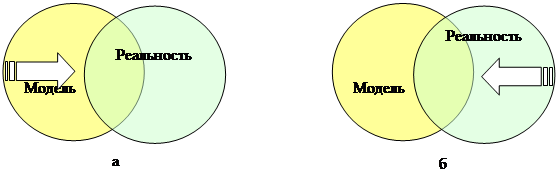

Рис. 3. Модель и реальность

Прагматические модели являются как бы стандартом, образцом, носят нормативный характер. Под эти образцы «подгоняются» как сама деятельность, так и ее результат. Примеры: ССБТ, СНиПы, кодексы законов, уставы организаций, планы и программы действий, рабочие чертежи, шаблоны, технические допуски, экзаменационные требования и др.

Таким образом основное различие между познавательными и прагматическими моделями следующее:

Познавательные модели отражают существующее, а прагматические не существующее, но желаемое и (возможно) осуществимое. Не все модели легко классифицировать по этому признаку (например, произведения искусства, игрушки, географические карты). К тому же прагматические модели также претерпевают изменения как и познавательные.

Существуют и другие принципы классификации модели.

8.3 Статические и динамические модели

Вне зависимости от принципов, видов классификации модели в основе всегда лежит цель.

Так для одних целей необходима модель конкретного состояния объекта, своего рода его «моментальная фотография». Такие модели называются статическими. Пример: структурные модели систем.

Если наши цели связаны не с одним состоянием, а различием между состояниями, необходимо отображение процесса изменения состояния. Такие модели называются динамическими. Например, динамическими являются функциональные модели систем. Можно привести и более простой пример: фотография, характеристика - статические модели личности и биография - динамическая модель.

8.4 Классификация моделей по способу воплощения

По способу воплощения (т.е. в зависимости от того, на чем построена модель) модели делятся на:

1) идеальные и абстрактные;

2) материальные (реальные, вещественные).

Абстрактные модели. К ним относятся: модели, создаваемые средствами языка. Человеческий язык (естественный, плановый) является универсальным средством построения любых абстрактных моделей, что обеспечивается такими свойствами языка как:

- возможность введения новых слов;

- возможность иерархического построения языковых моделей (слово – предложение – текст – понятия – отношения – определения – конструкции…);

- неоднозначность, расплывчатость, размытость.

Последнее свойство иногда используется сознательно (дипломатия, юмор, поэзия), иногда служит препятствием («мысль изреченная есть ложь…). В зависимости от целей приблизительность естественного языка преодолевается («профессиональный» язык).

2) дальнейшая дифференциация наук привела к созданию специализированных языков вплоть до моделей, имеющих максимально достижимую определенность и точность для сегодняшнего состояния данной отрасли знаний.
